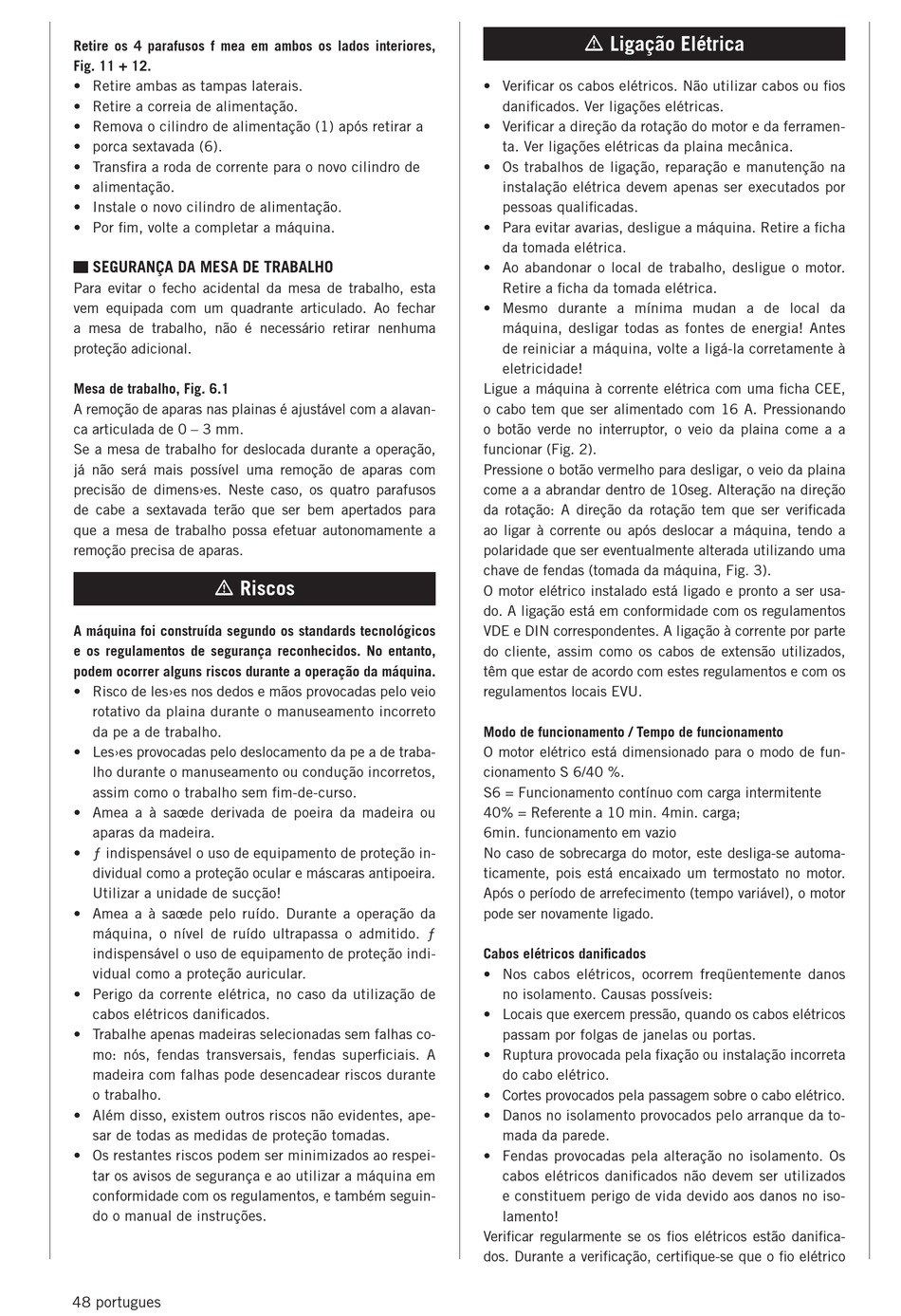

Scheppach Plana 3.0 Originalanleitung Seite 50

retire os 4 parafusos f mea em ambos os lados interiores,
Fig. 11 + 12.
• Retire ambas as tampas laterais.
• Retire a correia de alimentação.
• Remova o cilindro de alimentação (1) após retirar a
• porca sextavada (6).
• Transfira a roda de corrente para o novo cilindro de
• alimentação.
• Instale o novo cilindro de alimentação.
• Por fim, volte a completar a máquina.
segurAnçA dA mesA de trABAlHO
Para evitar o fecho acidental da mesa de trabalho, esta
vem equipada com um quadrante articulado. Ao fechar
a mesa de trabalho, não é necessário retirar nenhuma
proteção adicional.
mesa de trabalho, Fig. 6.1
A remoção de aparas nas plainas é ajustável com a alavan-
ca articulada de 0 – 3 mm.
Se a mesa de trabalho for deslocada durante a operação,
já não será mais possível uma remoção de aparas com
precisão de dimens›es. Neste caso, os quatro parafusos
de cabe a sextavada terão que ser bem apertados para
que a mesa de trabalho possa efetuar autonomamente a
remoção precisa de aparas.
m riscos
A máquina foi construída segundo os standards tecnológicos
e os regulamentos de segurança reconhecidos. no entanto,
podem ocorrer alguns riscos durante a operação da máquina.
• Risco de les›es nos dedos e mãos provocadas pelo veio
rotativo da plaina durante o manuseamento incorreto
da pe a de trabalho.
• Les›es provocadas pelo deslocamento da pe a de traba-
lho durante o manuseamento ou condução incorretos,
assim como o trabalho sem fim-de-curso.
• Amea a à saœde derivada de poeira da madeira ou
aparas da madeira.
• ƒ indispensável o uso de equipamento de proteção in-
dividual como a proteção ocular e máscaras antipoeira.
Utilizar a unidade de sucção!
• Amea a à saœde pelo ruído. Durante a operação da
máquina, o nível de ruído ultrapassa o admitido. ƒ
indispensável o uso de equipamento de proteção indi-
vidual como a proteção auricular.
• Perigo da corrente elétrica, no caso da utilização de
cabos elétricos danificados.
• Trabalhe apenas madeiras selecionadas sem falhas co-
mo: nós, fendas transversais, fendas superficiais. A
madeira com falhas pode desencadear riscos durante
o trabalho.
• Além disso, existem outros riscos não evidentes, ape-
sar de todas as medidas de proteção tomadas.
• Os restantes riscos podem ser minimizados ao respei-
tar os avisos de segurança e ao utilizar a máquina em
conformidade com os regulamentos, e também seguin-
do o manual de instruções.
48 portugues
m ligação elétrica
• Verificar os cabos elétricos. Não utilizar cabos ou fios
danificados. Ver ligações elétricas.
• Verificar a direção da rotação do motor e da ferramen-
ta. Ver ligações elétricas da plaina mecânica.
• Os trabalhos de ligação, reparação e manutenção na
instalação elétrica devem apenas ser executados por
pessoas qualificadas.
• Para evitar avarias, desligue a máquina. Retire a ficha
da tomada elétrica.
• Ao abandonar o local de trabalho, desligue o motor.
Retire a ficha da tomada elétrica.
• Mesmo durante a mínima mudan a de local da
máquina, desligar todas as fontes de energia! Antes
de reiniciar a máquina, volte a ligá-la corretamente à
eletricidade!
Ligue a máquina à corrente elétrica com uma ficha CEE,
o cabo tem que ser alimentado com 16 A. Pressionando
o botão verde no interruptor, o veio da plaina come a a
funcionar (Fig. 2).
Pressione o botão vermelho para desligar, o veio da plaina
come a a abrandar dentro de 10seg. Alteração na direção
da rotação: A direção da rotação tem que ser verificada
ao ligar à corrente ou após deslocar a máquina, tendo a
polaridade que ser eventualmente alterada utilizando uma
chave de fendas (tomada da máquina, Fig. 3).
O motor elétrico instalado está ligado e pronto a ser usa-
do. A ligação está em conformidade com os regulamentos
VDE e DIN correspondentes. A ligação à corrente por parte
do cliente, assim como os cabos de extensão utilizados,
têm que estar de acordo com estes regulamentos e com os
regulamentos locais EVU.
modo de funcionamento / tempo de funcionamento
O motor elétrico está dimensionado para o modo de fun-
cionamento S 6/40 %.
S6 = Funcionamento contínuo com carga intermitente
40% = Referente a 10 min. 4min. carga;
6min. funcionamento em vazio
No caso de sobrecarga do motor, este desliga-se automa-
ticamente, pois está encaixado um termostato no motor.
Após o período de arrefecimento (tempo variável), o motor
pode ser novamente ligado.
cabos elétricos danificados
• Nos cabos elétricos, ocorrem freqüentemente danos
no isolamento. Causas possíveis:
• Locais que exercem pressão, quando os cabos elétricos
passam por folgas de janelas ou portas.
• Ruptura provocada pela fixação ou instalação incorreta
do cabo elétrico.
• Cortes provocados pela passagem sobre o cabo elétrico.
• Danos no isolamento provocados pelo arranque da to-
mada da parede.
• Fendas provocadas pela alteração no isolamento. Os
cabos elétricos danificados não devem ser utilizados
e constituem perigo de vida devido aos danos no iso-
lamento!
Verificar regularmente se os fios elétricos estão danifica-
dos. Durante a verificação, certifique-se que o fio elétrico
