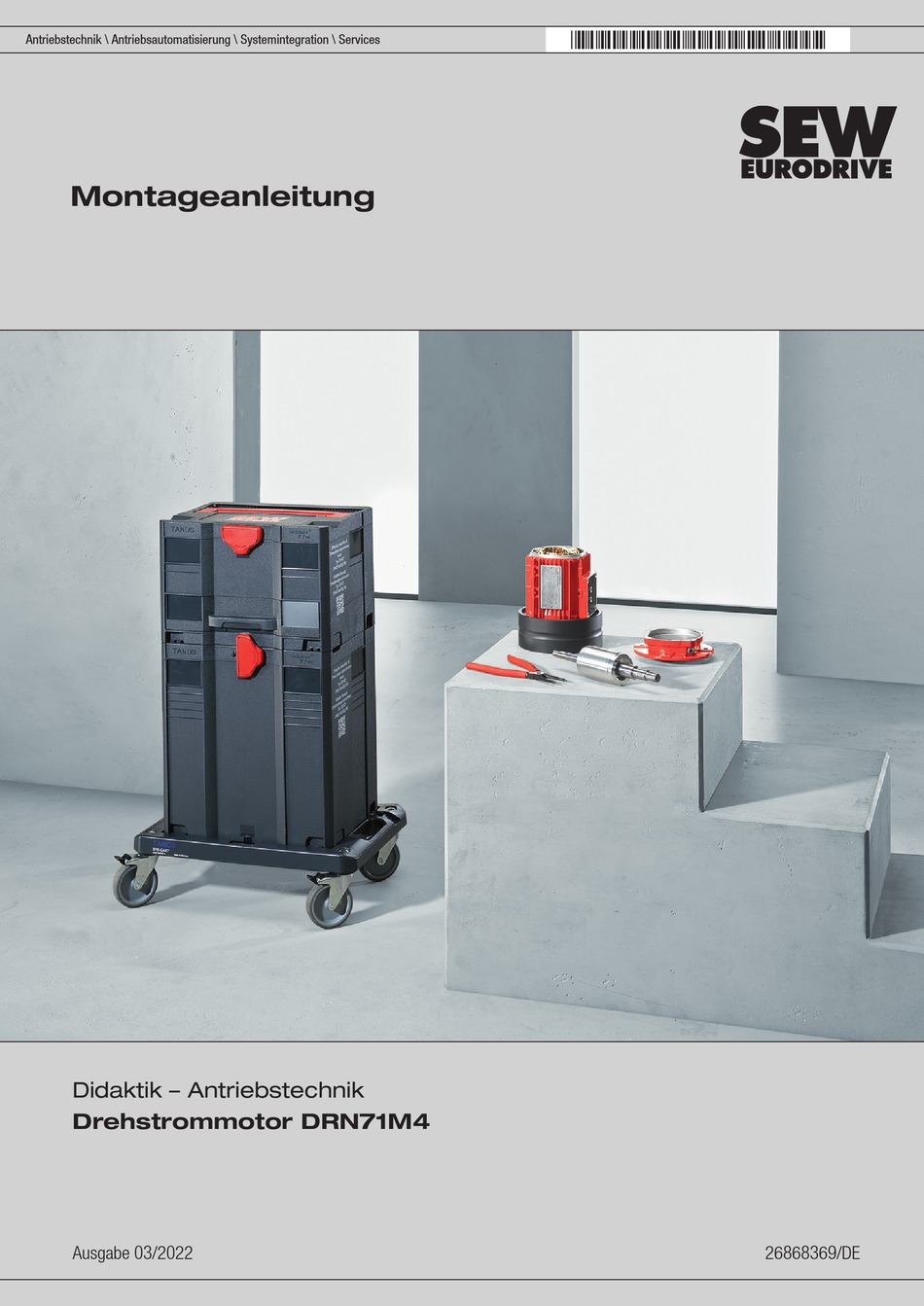

- Seite 1 *26868369_0322* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Montageanleitung Didaktik – Antriebstechnik Drehstrommotor DRN71M4 Ausgabe 03/2022 26868369/DE...
- Seite 2 SEW-EURODRIVE—Driving the world...
-
Seite 3: Inhaltsverzeichnis
Mängelhaftungsansprüche.................... 5 Mitgeltende Unterlagen.................... 6 Produktnamen und Marken..................... 6 Urheberrechtsvermerk .................... 6 Motoraufbau .......................... 7 Prinzipieller Aufbau des Drehstrommotors DRN71M4............ 7 Prinzipieller Aufbau des Drehstrommotors DRN71M4 mit Bremse BE05....... 8 Prinzipieller Aufbau der Bremse BE05................ 9 Schulungskoffer ........................ 10 Inhalt der Teileträger..................... 10 3.1.1 Montageunterlage .................. 10 3.1.2 Ritzel, Lager, Klemmenkastendeckel, Fuß... -
Seite 4: Allgemeine Hinweise
Produkt. 1.3.2 Aufbau der abschnittsbezogenen Warnhinweise Die abschnittsbezogenen Warnhinweise gelten nicht nur für eine spezielle Handlung, sondern für mehrere Handlungen innerhalb eines Themas. Die verwendeten Gefah- rensymbole weisen entweder auf eine allgemeine oder spezifische Gefahr hin. Montageanleitung – Drehstrommotor DRN71M4... -
Seite 5: Aufbau Der Eingebetteten Warnhinweise
Betreiben Sie den Motor in keinem Fall unter elektrischer Spannung. Mängelhaftungsansprüche Beachten Sie die Informationen in dieser Dokumentation. Dies ist die Voraussetzung für den störungsfreien Betrieb und die Erfüllung eventueller Mängelhaftungsansprü- che. Lesen Sie zuerst die Dokumentation, bevor Sie mit dem Produkt arbeiten! Montageanleitung – Drehstrommotor DRN71M4... -
Seite 6: Mitgeltende Unterlagen
Produktnamen und Marken Die in dieser Dokumentation genannten Produktnamen sind Marken oder eingetrage- ne Marken der jeweiligen Titelhalter. Urheberrechtsvermerk © 2022 SEW‑EURODRIVE. Alle Rechte vorbehalten. Jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung und sonstige Verwertung ist verboten. Montageanleitung – Drehstrommotor DRN71M4... -
Seite 7: Motoraufbau
Motoraufbau Prinzipieller Aufbau des Drehstrommotors DRN71M4 Motoraufbau Prinzipieller Aufbau des Drehstrommotors DRN71M4 [23] [21] [20] [19] [15] [24] [22] [28] [12] [18] [17] [16] [14] [11] [10] [26] [13] [25] 35153355275 Rotorpaket kurz [15] B-Lagerschild Statorgehäuse [16] Rillenkugellager 6203 Klemmenkastenunterteil [17] Lüfterrad... -
Seite 8: Prinzipieller Aufbau Des Drehstrommotors Drn71M4 Mit Bremse Be05
Motoraufbau Prinzipieller Aufbau des Drehstrommotors DRN71M4 mit Bremse BE05 Prinzipieller Aufbau des Drehstrommotors DRN71M4 mit Bremse BE05 [33] [21] [23] [20] [24] [22] [28] [12] [18] [17] [30] [99] [16] [32] [14] [31] [26] [11] [10] [25] [13] 35154343819 Statorgehäuse [18] Sicherungsring Ø... -
Seite 9: Prinzipieller Aufbau Der Bremse Be05
[35] Stiftschraube M5 × 49 [47] Niroscheibe [36] Kegelfedern [48] Abdichtband [37] Sechskantmutter M5 [49] Stiftschraube M6 × 66.5 [40] Dichtring BE05 [50] Druckring [42] Magnetkörper komplett [51] Gegenfeder [43] Bremsfeder normal [52] Sechskantmutter M6 [44] Dämpfungsblech [54] Bremsfeder blau Montageanleitung – Drehstrommotor DRN71M4... -

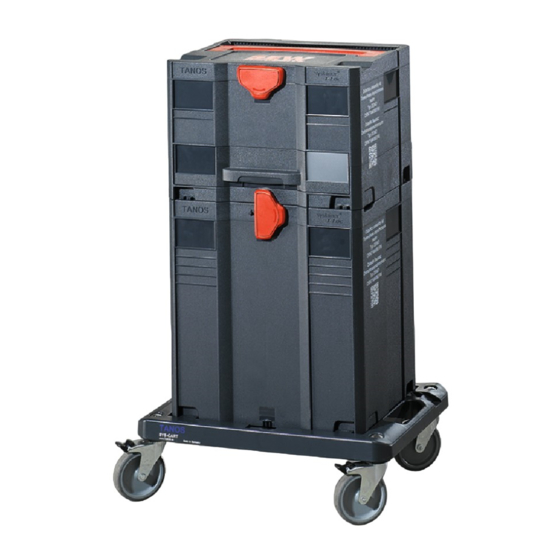

Seite 10: Schulungskoffer
Schulungskoffer Inhalt der Teileträger Schulungskoffer Inhalt der Teileträger 3.1.1 Montageunterlage [W13] 34966040843 [W13] Montageunterlage Montageanleitung – Drehstrommotor DRN71M4... -
Seite 11: Ritzel, Lager, Klemmenkastendeckel, Fuß
[21] 4 × Zylinderschraube M5 × 8 Passfeder A4 × 4 × 18 [24] Ausgleichsscheibe [10] Sicherungsring Ø 16 x 1 [25] Fußplatte [11] Sicherungsring Ø 20 x 1.2 [26] 4 × Zylinderschraube M6 × 20 [12] Rillenkugellager 6204 [27] 4 × Sechskantmutter M6 [13] Sicherungsring Ø 47 x 1.75 [28] Klemmenplatte [14] Wellendichtring-Ersatz [29] Passfeder A5 × 5 × 16 [16] Rillenkugellager 6203 Montageanleitung – Drehstrommotor DRN71M4... -
Seite 12: Werkzeuge
5 mm [W2] Steckaufsatz Außensechskant [W8] Fühlerlehre 0.05 – 1.0 mm 7 mm [W3] Steckaufsatz Außensechskant [W9] Sicherungsringzange für 8 mm Innenringe [W4] Steckaufsatz Außensechskant [W10] Sicherungsringzange für 10 mm Außenringe [W5] Steckaufsatz Kreuzschlitz [W11] Demontagewerkzeug für Wellen- dichtringe [W6] Steckaufsatz Innensechskant 4 mm Montageanleitung – Drehstrommotor DRN71M4... -
Seite 13: Bremsenteile
[35] 2 × Stiftschraube M5 × 49 [47] Niroscheibe [36] 2 × Kegelfeder [48] Abdichtband [37] 2 × Sechskantmutter M5 [49] 3 × Stiftschraube M6 × 66.5 [40] Dichtring BE05 [50] 3 × Druckring [42] Magnetkörper komplett [51] 3 × Gegenfeder [43] 3 × Bremsfeder normal [52] 3 × Sechskantmutter M6 [44] Dämpfungsblech [54] 6 × Bremsfeder blau Montageanleitung – Drehstrommotor DRN71M4... -
Seite 14: Rotoren, Lüfterrad, Handrad
Schulungskoffer Inhalt der Teileträger 3.1.5 Rotoren, Lüfterrad, Handrad [31] [17] [53] 34938888715 Rotorpaket kurz [17] Lüfterrad [31] Rotorpaket lang [53] Handrad Montageanleitung – Drehstrommotor DRN71M4... -
Seite 15: Lagerschilde, Klemmenkastenunterteil, Motorflansch
Schulungskoffer Inhalt der Teileträger 3.1.6 Lagerschilde, Klemmenkastenunterteil, Motorflansch [15] [32] 34938855179 Klemmenkastenunterteil Motorflansch Ø 120 mm [15] B-Lagerschild [32] Bremslagerschild Montageanleitung – Drehstrommotor DRN71M4... -
Seite 16: Lüfterhauben, Stator, Motorflansch
Schulungskoffer Inhalt der Teileträger 3.1.7 Lüfterhauben, Stator, Motorflansch [33] [19] [W12] [51] 34938862091 Statorgehäuse Motorflansch Ø 160 mm [19] Lüfterhaube kurz [33] Lüfterhaube lang [W12] Montagehilfe Montageanleitung – Drehstrommotor DRN71M4... -
Seite 17: Montage
Führen Sie die Zange immer zuerst in die dünnere Seite der Bohrung im Siche- rungsring ein. (Die Bohrung des Sicherungsrings ist konisch.) ACHTUNG Teile des Motors können schwer und scharfkantig sein. Schäden an der Arbeitsunterlage. • Verwenden Sie zur Montage/Demontage die beiliegende Montageunterlage. Montageanleitung – Drehstrommotor DRN71M4... -
Seite 18: Motor Ohne Bremse Montieren
1. Legen Sie die Montageunterlage [W13] am Ar- beitsplatz aus und stecken Sie die Montageun- terlage zusammen. Benötigte Teile: • Montagehilfe [W12] 1. Legen Sie die Montagehilfe [W12] mit der Aus- sparung nach oben auf die Montageunterlage [W13]. Montageanleitung – Drehstrommotor DRN71M4... - Seite 19 Bohrung sich kurzzeitig aus- dehnt. Benötigte Teile: • Sicherungsring Ø 47 × 1.75 [13] • Sicherungsringzange für Innenringe [W9] 1. Setzen Sie den Sicherungsring Ø 47 × 1.75 [13] mit der Sicherungszange für Innenringe [W9] ein. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 20 Hinweis: Richten Sie das Gehäuse so aus, dass die Aussparung für den Klemmenkasten nach oben zeigt und die Entlüftungsschraube des A-Lager- schilds zwischen Klemmenkasten und Typenschild platziert ist. Je nach Raumlage/Klemmenkastenlage variiert die Entlüftungsschraube in ihrer Ausrichtung. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 21 Um einen definierten Sitz zu gewährleis- ten, wird das Lager bei der Werkmontage zuerst er- wärmt und dann auf die Welle gepresst. Benötigte Teile: • Ausgleichsscheibe [24] 1. Legen Sie die Ausgleichsscheibe [24] auf das Rillenkugellager 6203 [16] auf. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 22 Übermaßpassung ausgeführt und muss aufgepresst werden. Benötigte Teile: • 4 Zylinderschrauben M5 x 145 [20] • Innensechskantschlüssel 4 mm [W6] 1. Montieren Sie die 4 Zylinderschrauben M5 × 145 [20] und ziehen Sie die Zylinderschrauben mit dem Innensechskantschlüssel 4 mm [W6] über Kreuz an. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 23 Motors ändert. Die Ausführung des Lüfters beeinflusst auch die zulässigen Umgebungs- bedingungen (tiefe oder hohe Temperaturen, Explo- sionsschutz) des Motors. Besondere Umgebungs- bedingungen erfordern allerdings noch weitere Maßnahmen, wie beispielsweise den Einsatz von besonderen Lagern oder den Einbau einer Heizung. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 24 1. Setzen Sie die Lüfterhaube kurz [19] auf. 2. Verdrehen Sie die Lüfterhaube kurz [19] so, dass die Zylinderschrauben in den zugehörigen Blechnasen der Lüfterhaube sitzen. 3. Ziehen Sie nun die 4 Zylinderschrauben M5 × 8 [21] mit dem Innensechskantschlüssel 4 mm [W6] fest. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 25 Aufziehhülse und einem Einschlagdorn montiert. Der Dichtring darf bei der Montage nicht beschädigt werden, sonst kann Schmutz oder Staub eindringen. Hinweis: Um den Wellendichtring-Ersatz [14] einfach zu de- montieren, können Sie das Demontagewerkzeug [W11] benutzen. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 26 2. Montieren Sie die Klemmenplatte [28] mit der Zylinderschraube M5 × 16 [5] an das Statorge- häuse. Verwenden Sie dazu den Innensechs- kantschlüssel 4 mm [W6]. 3. Achten Sie bei der Montage darauf, dass die Klemmenplatte [28] richtig ausgerichtet ist. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 27 Schaltungsart die Eigenschaften eines realen Motors ganz wesentlich beeinflusst. Die zulässige Betriebsspannung in der jeweiligen Schaltungsart können Sie vom Typenschild able- (T1) (T2) (T3) sen. Schaltungsart Stern (T4) (T5) (T6) (T1) (T2) (T3) Montageanleitung – Drehstrommotor DRN71M4...
- Seite 28 1. Legen Sie die Passfeder A4 × 4 × 18 [9] in den Ritzelzapfen. Benötigte Teile: • Ritzel [8] 1. Schieben Sie das Ritzel [8] mit der Radiusseite voraus auf den Ritzelzapfen. Hinweis: Auf der Gegenseite ist die Ritzelbohrung angefast. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 29 1. Stecken Sie das Handrad auf der B-Seite auf die Welle auf. Der Motor ist nun in der Ausführung ohne Bremse fertig montiert. Nach der Montage durchläuft der Motor im Werk einen abschließenden Funktionstest. Da- nach wird der Motor lackiert und das Typenschild montiert. Montageanleitung – Drehstrommotor DRN71M4...
-
Seite 30: Motor Mit Bremse Montieren
1. Legen Sie die Montageunterlage [W13] am Ar- beitsplatz aus und stecken Sie die Montageun- terlage zusammen. Benötigte Teile: • Montagehilfe [W12] 1. Legen Sie die Montagehilfe [W12] mit der Aus- sparung nach oben auf die Montageunterlage [W13]. Montageanleitung – Drehstrommotor DRN71M4... - Seite 31 Bohrung sich kurzzeitig aus- dehnt. Benötigte Teile: • Sicherungsring Ø 47 × 1.75 [13] • Sicherungsringzange für Innenringe [W9] 1. Setzen Sie den Sicherungsring Ø 47 × 1.75 [13] mit der Sicherungszange für Innenringe [W9] ein. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 32 1. Führen Sie das Rotorpaket lang [31] mit dem Ritzelzapfen nach unten in das zuvor montierte Lager ein. Um einen definierten Sitz zu gewährleis- ten, wird das Lager bei der Werkmontage zuerst er- wärmt und dann auf die Welle gepresst. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 33 Hinweis: Die Einbauseite des Lagers können Sie frei wählen. Das Lager ist beidseitig abgedichtet. Um einen definierten Sitz zu gewährleis- ten, wird das Lager bei der Werkmontage zuerst er- wärmt und dann auf die Welle gepresst. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 34 Achten Sie auf die Ausrichtung des Bremslager- schilds: Die Bohrung für die Kabeldurchführung muss korrekt ausgerichtet sein (siehe Pfeil). Da es sich um die Loslagerseite handelt, wird das Lagerschild nur aufgesteckt. Der Zentrier- sitz ist in Übermaßpassung ausgeführt und muss aufgepresst werden. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 35 Motor mit Bremse montieren Schritt Abbildung Vorgehen Benötigte Teile: • 4 Zylinderschrauben M5 x 145 [20] • Innensechskantschlüssel 4 mm [W6] 1. Montieren Sie die 4 Zylinderschrauben M5 × 145 [20] und ziehen Sie die Zylinderschrauben mit dem Innensechskantschlüssel 4 mm [W6] über Kreuz an. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 36 [W7] handfest an. Hinweis: Um die Montage zu vereinfachen, können Sie die Sechskantmuttern in die Aussparungen am Statorgehäuse einlegen. Benötigte Teile: • Passfeder A5 × 5 × 16 [29] 1. Legen Sie die Passfeder A5 × 5 × 16 [29] in die Rotorwelle (B-Seite) ein. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 37 Mitnehmer vor dem Fügen erwärmt. Benötigte Teile: • Sicherungsring Ø 16 × 1 [10] • Sicherungsringzange für Außenringe [W10] 1. Sichern Sie den Mitnehmer mit dem Sicherungs- ring Ø 16 × 1 [10] auf der Welle. Verwenden Sie die Sicherungszange für Außenringe [W10]. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 38 Montage Motor mit Bremse montieren Schritt Abbildung Vorgehen • 3 Stiftschrauben M6 x 66.5 [49] 1. Schrauben Sie von Hand die 3 Stiftschrauben M6 x 66.5 [49] mit der kurzen Gewindeseite nach unten in das Bremslagerschild. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 39 Vorgehen Benötigte Teile: • Niroscheibe [47] 1. Stecken Sie die Niroscheibe [47] auf die Stift- schrauben auf. Hinweis: Achten Sie auf die Ausrichtung der Niroscheibe: Die Bohrung für die Kabeldurchführung muss korrekt ausgerichtet sein (siehe Pfeil). Montageanleitung – Drehstrommotor DRN71M4...
- Seite 40 • Belagträger [46] 1. Stecken Sie den Belagträger [46] auf den Mit- nehmer auf. Hinweis: Achten Sie darauf, dass das Federblechende des Belagträgers nach oben zeigt (siehe Pfeil). Dadurch verhindern Sie, dass das Federblechende verbogen wird. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 41 Montage Motor mit Bremse montieren Schritt Abbildung Vorgehen Benötigte Teile: • 3 Gegenfedern [51] 1. Schieben Sie die 3 Gegenfedern [51] auf die Stiftschrauben. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 42 Montage Motor mit Bremse montieren Schritt Abbildung Vorgehen Benötigte Teile: • 3 Druckringe [50] 1. Schieben Sie die 3 Druckringe [50] auf die Stift- schrauben. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 43 Dämpfungsblech [44] 1. Schieben Sie das Dämpfungsblech [44] mit den eingeprägten Spitzen nach unten auf die Stift- schrauben. Hinweis: Achten Sie auf die Ausrichtung des Dämpfungs- blechs: Die Bohrung für die Kabeldurchführung muss korrekt ausgerichtet sein. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 44 Benötigte Teile: • Montagehilfe [W12] 1. Nehmen Sie den Motor von der Montagehilfe [W12] ab. 2. Drehen Sie die Montagehilfe [W12] um. 3. Stellen Sie den Motor nun auf der Fußplatte in der Montagehilfe [W12] ab. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 45 Bereich 0.25 – 0.6 mm liegen. Stellen Sie den Ar- beitsluftspalt zwischen Ankerscheibe und Magnet- körper vorzugsweise in Nähe der Stiftschrauben ein. Der Spalt wird auf den Minimalwert eingestellt, da der Arbeitsluftspalt sich durch Abnutzung am Belag- träger über die Betriebsdauer vergrößert. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 46 Magnetkörper. Hinweis: Achten Sie auf die Ausrichtung des Bohr- bilds der Dichtgummis. Bei der Werkmontage wird der Zylinder- stift erst bei der Montage eingepresst, um die Hand- lüftung in der geforderten Lage zu positionieren. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 47 Bei der Werkmontage kommen 2 Dicht- ringe zum Einsatz, die mit der Absatzseite entge- gengesetzt zueinander montiert werden. Dadurch wird sichergestellt, dass keine Fremdkörper von au- ßen nach innen und von innen nach außen gelan- gen. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 48 Montage Motor mit Bremse montieren Schritt Abbildung Vorgehen Benötigte Teile: • 2 Kegelfedern [36] 1. Setzen Sie die 2 Kegelfedern [36] mit dem großen Durchmesser nach oben auf die Steh- bolzen auf. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 49 (Lüften) der Bremse nicht klemmt. Verwen- den Sie zum Einstellen des Gewindestifts den Innensechskantschlüssel 4 mm [W6]. Um die Leichtgängigkeit des Lüfthebels für alle montierten Motoren sicherzustellen, ist für die Sechskantmuttern in der Werkmontage ein defi- niertes Anziehdrehmoment vorgegeben. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 50 Lagern oder den Einbau einer Heizung. Benötigte Teile: • Sicherungsring rot Ø 15 × 1 [18] • Sicherungsringzange für Außenringe [W10] 1. Sichern Sie das Lüfterrad mit dem Sicherungs- ring rot Ø 15 × 1 [18] auf der Welle. Verwenden Sie die Sicherungszange für Außenringe [W10]. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 51 1. Nehmen Sie den Motor von der Montagehilfe [W12] ab. 2. Drehen Sie die Montagehilfe [W12] um. 3. Stellen Sie den Motor (um 180 ° gedreht) mit der Lüfterhaube nach unten auf der Montagehilfe [W12] ab. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 52 Aufziehhülse und einem Einschlagdorn montiert. Der Dichtring darf bei der Montage nicht beschädigt werden, sonst kann Schmutz oder Staub eindringen. Hinweis: Um den Wellendichtring-Ersatz [14] einfach zu de- montieren, können Sie das Demontagewerkzeug [W11] benutzen. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 53 1. Legen Sie das Klemmenkastenunterteil [3] auf das Statorgehäuse auf. 2. Ziehen Sie die 4 Zylinderschrauben M5 × 16 [5] mit dem Innensechskantschlüssel 4 mm [W6] fest. 3. Achten Sie bei der Montage darauf, dass die Dichtung des Klemmenkastenunterteils [3] nicht herausfällt. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 54 2. Montieren Sie die Klemmenplatte [28] mit der Zylinderschraube M5 × 16 [5] an das Statorge- häuse. Verwenden Sie dazu den Innensechs- kantschlüssel 4 mm [W6]. 3. Achten Sie bei der Montage darauf, dass die Klemmenplatte [28] richtig ausgerichtet ist. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 55 Schaltungsart die Eigenschaften eines realen Motors ganz wesentlich beeinflusst. Die zulässige Betriebsspannung in der jeweiligen Schaltungsart können Sie vom Typenschild able- (T1) (T2) (T3) sen. Schaltungsart Stern (T4) (T5) (T6) (T1) (T2) (T3) Montageanleitung – Drehstrommotor DRN71M4...
- Seite 56 Innensechskantschlüssel 4 mm [W6] 1. Montieren Sie den Klemmenkastendeckel [4] mit den 4 Zylinderschrauben M5 × 16 [5] an das Klemmenkastenunterteil. Verwenden Sie dazu den Innensechskantschlüssel 4 mm [W6]. 2. Achten Sie bei der Montage darauf, dass die Dichtung richtig sitzt. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 57 Benötigte Teile: • Sicherungsring Ø 16 × 1 [10] • Sicherungsringzange für Außenringe [W10] 1. Sichern Sie das Ritzel mit dem Sicherungsring Ø 16 × 1 [10] auf der Welle. Verwenden Sie zur Montage des Sicherungsrings die Sicherungs- ringzange für Außenringe [W10]. Montageanleitung – Drehstrommotor DRN71M4...
- Seite 58 1. Stecken Sie das Handrad auf der B-Seite auf die Welle auf. Der Motor ist nun in der Ausführung mit Bremse fer- tig montiert. Nach der Montage durchläuft der Motor im Werk einen abschließenden Funktionstest. Da- nach wird der Motor lackiert und das Typenschild montiert. Montageanleitung – Drehstrommotor DRN71M4...
-
Seite 59: Motor An Demogetriebe Montieren (Optional)
1. Um zu vermeiden, dass die Verzahnung das Gewicht des Motors tragen muss, setzten Sie den Motorflansch an der Unterseite an. Dadurch wird sichergestellt, dass sich die Ritzelver- zahnung des Motors in die Radverzahnung der Ge- triebestufe eindreht. Montageanleitung – Drehstrommotor DRN71M4... -
Seite 60: Motor Demontieren
Den Gabelschlüssel Gr. 12/13 finden Sie im Schulungskoffer Didaktik - Getriebetechnik. 1. Ziehen Sie die Sechskantschrauben M8 × 20 mit dem Gabelschlüssel Gr. 13 fest. Der Bremsmotor ist nun an das Demogetriebe an- gebaut. Motor demontieren Die Demontage des Motors erfolgt in umgekehrter Reihenfolge der Montage. Montageanleitung – Drehstrommotor DRN71M4... -
Seite 61: Ersatzteilliste
00135356 Mitnehmer DR71/DRN63/71 [30] 20700873 Rotorpaket lang - Motor mit Bremse [31] 22227695 Bremslagerschild [32] 22180354 Lüfterhaube lang- Motor mit Bremse [33] 22196277 Lüfthebel BE05/1 [34] 13741063 Stiftschraube W4058 M5×49-8.8-ADB3-MV8 [35] 13241494 Kegelfeder BE05-5/BMG05-4/BR1/2 [36] 01350137 Montageanleitung – Drehstrommotor DRN71M4... - Seite 62 [46] 01836684 Niroscheibe BE05/1 [47] 13741640 Abdichtband BMG05/1BE05/1 [48] 01818147 Stiftschraube W4058 M6×66.5-A2-70 [49] 13236350 Druckring BE05-2/BMG05/1 [50] 01820656 Gegenfeder BE05-2/BMG05/1 [51] 01350196 Sechskantmutter W4109 M6-8-ADB3 [52] 00117773 Handrad [53] 18979882 Bremsfeder BE05/BMG05/1/BY1C blau [54] 13741373 Montageanleitung – Drehstrommotor DRN71M4...
-
Seite 63: Ansprechpartner
Ansprechpartner Ansprechpartner Für weitere Informationen zu den Didaktikmodulen wenden Sie sich an: Vertrieb SEW-EURODRIVE GmbH & Co KG Tel. +49 7251 75-3213 Didaktik Ernst-Blickle-Str. 42 didaktik@sew-eurodrive.de 76646 Bruchsal http://www.sew-eurodrive.de GERMANY Montageanleitung – Drehstrommotor DRN71M4... - Seite 68 SEW-EURODRIVE—Driving the world SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Str. 42 76646 BRUCHSAL GERMANY Tel. +49 7251 75-0 Fax +49 7251 75-1970 sew@sew-eurodrive.com www.sew-eurodrive.com...
