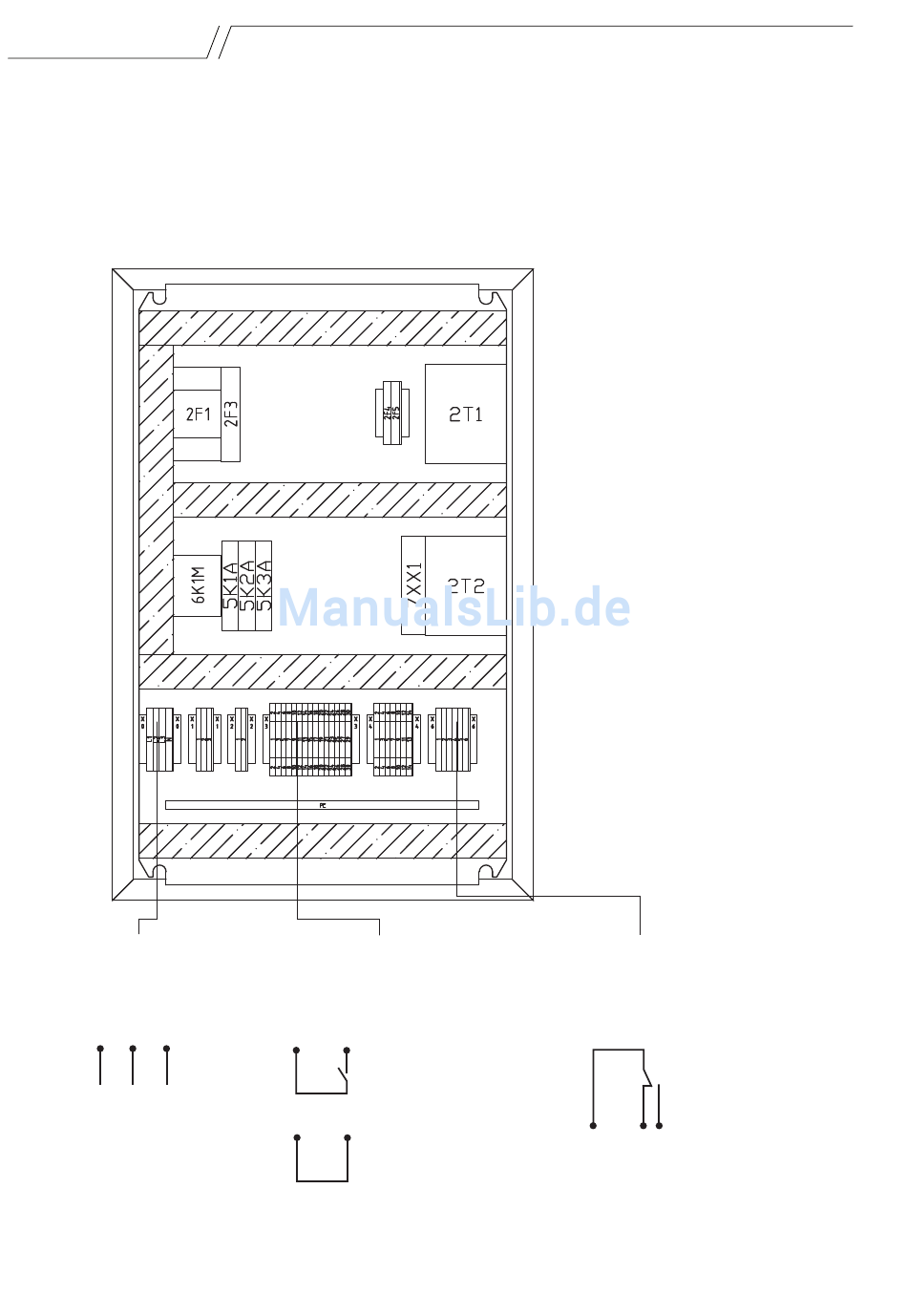

3.2 Elektrische Anschlusspläne
3.2.1 Schaltplan für AT2 75 - 230*
Klemmblock
X0
Einspeisung
230V, 50 Hz
L1
N
PE
X3
Resthärteüberwachung
Potentialfrei
8
Limitron/
7
Resthärte-
überwachung
8
7
Brücke
Achtung!
nicht empfohlen,
kann bei Härtedurchbruch
die Membran zerstören
Elektrische Schaltpläne
X6
Sammelstörmeldung
Potentialfrei
21
22
24
4
5 6
* Auszug aus einem elektrischer Schaltplan,
detaillierter Schaltplan kann bei uns gerne abgerufen werden
