Das Befeuchtersystem in der Übersicht Entsorgung/Recycling Betrieb Produktspezifikationen Inbetriebnahme Technische Daten Hinweise zum Betrieb Elektroschema Condair CP3mini 4.2.1 Funktion der Anzeige- und Bedienelemente 4.2.2 Betriebs- und Störungsfernanzeige 4.2.3 Kontrollen während dem Betrieb 4.2.4 Manuelle Abschlämmung durchführen Ausserbetriebnahme Übersicht und Bedienung des Menüs Betriebsinformationen in der Anzeigeebene abfragen Geräteeinstellungen festlegen...
Einleitung Ganz zu Beginn! Wir danken Ihnen, dass Sie sich für den Dampf-Luftbefeuchter Condair CP3mini entschieden haben. Die Dampf-Luftbefeuchter Condair CP3mini sind nach dem heutigen Stand der Technik und den anerkann ten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemässer Ver- wendung des Dampf-Luftbefeuchters Condair CP3mini, Gefahren für den Anwender und/oder Dritte...
Die Betriebsanleitung an einem siche ren Ort aufbewahren, wo sie jederzeit zur Hand ist. Bei einer Handänderung des Produktes ist die Betriebsanleitung dem neuen Betreiber zu übergeben. Bei Verlust der Dokumentation wenden Sie sich bitte an Ihren Condair-Lieferanten. Sprachversionen Diese Betriebsanleitung ist in verschiedenen Sprachen erhältlich. Nehmen Sie diesbezüglich bitte mit Ihrem Condair-Lieferanten Kon takt auf.
Eingriffe darüber hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch vom Her- steller autorisiertes Fachpersonal durchgeführt werden. Es wird vorausgesetzt, dass alle Personen die mit Arbeiten am Condair CP3mini betraut sind, die Vorschriften über Arbeitssicherheit und Unfallverhütung kennen und einhalten.
Seite 7
Verbrennungsgefahr mehr besteht. Verhalten im Gefahrenfall Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr mög lich ist, so ist der Condair CP3mini gemäss Kapitel 4.3 umgehend ausser Betrieb zu setzen und gegen unbeabsichtigtes Einschalten zu si chern. Dies kann unter folgenden Umständen der Fall sein: –...

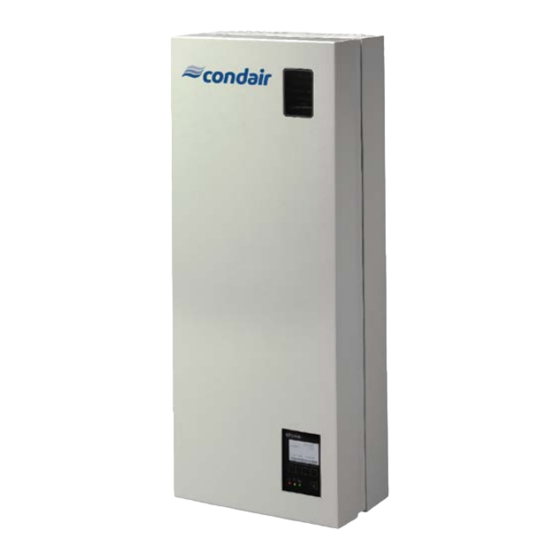

Produkteübersicht Typenübersicht Die Dampf-Luftbefeuchter Condair CP3mini sind in den zwei Basisversionen für Kanalluftbefeuch- tung und Direktraumbefeuchtung (mit integriertem Ventilationsgerät) mit unterschiedlichen Heizspannungen und Dampfleistungen von 2 kg/h und 4 kg/h erhältlich. Modell Condair CP3mini Kanal Raum Max. Dampfleistung 2 kg/h...
Funktionsbeschreibung Der Dampf-Luftbefeuchter Condair CP3mini ist ein Drucklos-Dampf erzeuger und arbeitet mit einer Elektrodenhei zung. Er ist konzipiert für die Luftbefeuchtung über einen Dampfverteiler (Gerätever- sionen Condair CP3mini PD..) oder über das integrierte Ventilationsgerät (Geräteversionen Condair CP3mini PR..). Dampferzeugung Bei Dampfanforderung werden die Elektroden mit Spannung versorgt. Gleichzeitig öffnet sich das Einlassventil und Wasser fliesst über den Wasserbecher und die Füllleitung von unten in den Dampf-...
Das Befeuchtersystem in der Übersicht Systemaufbau Condair CP3mini PD2/PD4 41-.. min. 5 % – DS22 Pmax. 800 Pa min. 10 % Pmin. -800 Pa – KS10 min. 20 % 41-.. min. 5 % – Pmax. 800 Pa Pmin. -800 Pa min.
Seite 13
Systemaufbau Condair CP3mini PR2/PR4 G 3/4" ø22 mm min. 10 % – Z261 G 3/8" DS22 125...1250µS/cm 1...10 bar ≥ 40 mm 1...40 °C min. 10 % – Dampf-Luftbefeuchter Manometer (Einbau empfohlen) Ventilationsgerät Ablauftrichter mit Siphon (bauseitig) Anschluss Wasserzulauf Wasserablaufleitung (Zubehör “DS22”)
2011-10-31 12.00.00 Menu Hinweis: Das Aussehen der Standardbetriebsanzeige ist abhängig vom aktuellen Betriebszustand und der Konfiguration des Condair CP3mini und kann von der nebenstehenden Anzeige abweichen. Sobald der Feuchteregler bzw. der Hygrostat Feuchte verlangt, wird der CP3 PD4 230V2 Anforderung :100% Heizstrom eingeschaltet.
Hinweise zum Betrieb 4.2.1 Funktion der Anzeige- und Bedienelemente Anzeige- und Bedieneinheit Funktion: Konfiguration des Condair CP3mini Anzeige von Betriebsparametern Zurücksetzen des Wartungszählers. rote LED “Störung” Funktion: LED blinkt bei einer temporären Störung (Warnung). Ein Weiterbetrieb ist noch möglich. Eine entspre- chende Warnmeldung wird in der Anzeige angezeigt (siehe Kapitel 6).
Die Elektrische Installation auf Beschädigungen. Falls Sie Unregelmässigkeiten (z.B. Leckagen, Anzeige einer Störung) oder beschädigte Kompo- nenten feststellen, ist der Condair CP3mini wie in Kapitel 4.3 beschrieben, ausser Betrieb nehmen. Nehmen Sie anschliessend mit Ihrem Condair Lieferanten Kontakt auf. 4.2.4 Manuelle Abschlämmung durchführen...
Ausserbetriebnahme Um den Condair CP3mini, ausser Betrieb zu nehmen, wie folgt vorgehen: 1. Falls der Condair CP3mini aufgrund einer Störung ausser Betrieb genommen werden muss, vor dem Ausschalten des Gerätes den Code der aktuellen Fehlermeldung notieren. 2. Absperrventil in der Wasserzuleitung schliessen.
Infoseite 1: Standardbetriebsanzeige Das Aussehen der Standardbetriebsanzeige ist abhängig vom aktuellen Betriebszustand und der Konfigu- ration des Condair CP3mini. Nachfolgend sind alle möglichen Anzeigen aufgeführt. Hinweis: Ist der optionale Funkfeuchtefühler und/oder die “Time-Off”-Funktion für die Dampf-LED aktiviert, erscheint das Fühler-Symbol und/oder das durchgestrichene LED-Symbol oben rechts in der Standardbe- triebsanzeige.
Verfügung stehenden Einstellungen. Informationen zu den einzelnen Einstellungen finden sich in den nachfolgenden Kapiteln. 4.6.3.1 Signalquelle wählen Hinweis: Der Menupunkt "SignalQuelle" erscheint nur, wenn im CP3mini ein Empfängermodul für den Funkfeuchtefühler eingebaut ist. Wählen Sie im Regel-Einstellmenü "SignalQuelle" an und drücken Sie die Taste <Set>. Einstellung Regeleinst.
Feuchtesollwert festlegen Hinweis: Dieser Menüpunkt erscheint nur, wenn der interne P- oder PI-Regler aktiviert ist. Mit den Einstellparametern im Untermenü “Sollwert” legen Sie fest, ob der Condair CP3mini mit einem fixen Feuchtesollwert gesteuert werden soll (Werkseinstellung) oder ob die Steuerung zeitgesteuert (Timer) mit unterschiedlichen Feuchtesollwerten erfolgen soll.
4.6.3.7 Integralzeit für den internen PI-Regler festlegen Hinweis: Diese Einstellung erscheint nur, wenn der interne PI-Regler aktiviert ist. Wählen Sie im Regel-Einstellmenü “Integr.-Zeit” an und drücken Sie die Taste <Set>. Einstellung Regeleinst. Integr.-Zeit Sprache :Deutsch Regelsignal :0-10V 8 min Regeleinst. :Set Sollwert :Set 8 min...
15 ... 95 %rF 4.6.4 Leistungsbegrenzung einstellen Mit den Einstellparametern im Untermenü “Begrenzung” legen Sie fest, ob der Condair CP3mini mit einer fixen Leistungsbegrenzung betrieben werden soll (Werkseinstellung) oder ob eine zeitgesteuerte Leistungsbegrenzung erfolgen soll. Hinweis: Die Leistungsbegrenzung ist in % bezogen auf die maximale Befeuchterleistung fest- zulegen.
Seite 26
– Betrieb mit zeitgesteuerter Leistungsbegrenzung: Wählen Sie im Einstellmenü “Leist.Begr.” an und drücken Sie die Taste <Set>. Einstellung Leist.Begr. Timer Sprache :Deutsch Timer :Aus Regeleinst. :Set Leist.Begr. :50%rF Leist.Begr. :100% On/Off Timer :Set FI-Betrieb :Ein Leist.Begr. Timer :Ein Ereignis 1 :06:00 Ereignis 2 :18:00...
4.6.5 Ein/Aus-Zeitsteuerung festlegen Mit den Einstellparametern im Untermenü “On/Off Timer” legen Sie fest, ob der Condair CP3mini zeitgesteuert ein- und ausgeschaltet werden soll oder nicht (Werkseinstellung). – Ein/Aus-Zeitsteuerung deaktivieren: Wählen Sie im Einstellmenü “On/Off Timer” an und drücken Sie die Taste <Set>. Lassen Sie den Timer deaktiviert (Aus) oder deaktivieren Sie ihn falls nötig.
Leist.Begr. :Set On/Off Timer :Set FI-Betrieb :Ein Wasser Mngm.:Set Datum :31-10-11 Im Änderungsdialog legen Sie fest, ob der Condair CP3mini an ein Stromnetz mit FI-Schalter an- geschlossen ist oder nicht. Werkseinstellung: Wahlmöglichkeit: Ein (Stromnetz mit FI-Schalter) Aus (Stromnetz ohne FI-Schalter) 4.6.7 Wassermanagement-Einstellungen Wählen Sie im Einstellmenü...
4.6.7.2 Abschlämmfaktor festlegen Wählen Sie im Untermenü Wassermanagement “Abschl.Fakt.” an und drücken Sie die Taste <Set>. Einstellung Wasser Mngm. Abschl.Fakt. On/Off Timer :Set Leitfähig. :>125µS FI-Betrieb :Ein Abschl.Fakt.:1.0 Wasser Mngm.:Set Pause.Abschl:Komplett Datum :31-10-11 Pause.Abschl:72h Zeit :12:00 Zwang.Abschl:Ein Im Änderungsdialog legen Sie den Abschlämmfaktor bezogen auf die Verdampfungsleistung fest. Werkseinstellung: Einstellbereich: 0.5...2.0...
4.6.7.5 Zwangsabschlämmung aktivieren/deaktivieren Wählen Sie im Untermenü Wassermanagement “Zwang.Abschl” an und drücken Sie die Taste <Set>. Einstellung Wasser Mngm. Zwang.Abschl On/Off Timer :Set Abschl.Fakt.:1.0 FI-Betrieb :Ein Pause.Abschl:Komplett Wasser Mngm.:Set Pause.Abschl:72h Datum :31-10-11 Zwang.Abschl:Ein Zeit :12:00 Zwang.Abschl:72h Im Änderungsdialog aktivieren/deaktivieren Sie die Zwangsabschlämmung, die nach einer festge- legten Betriebszeit (siehe nachfolgende Einstellung) erfolgt.
4.6.9 Zeit einstellen Wählen Sie im Einstellmenü den Menüpunkt “Zeit” an und drücken Sie die Taste <Set>. Einstellung Zeit FI-Betrieb :Ein 12:00 Wasser Mngm.:Set 12:00 Datum :31-10-11 Zeit :12:00 Display/LED :Set Im Änderungsdialog legen Sie die aktuelle Zeit im Format “hh.mm” fest. 4.6.10 Anzeige/Dampf-LED konfigurieren Wählen Sie im Einstellmenü...
4.6.10.2 Anzeigeverhalten der LED Dampf festlegen Wählen Sie im Untermenü für die Konfiguration der Anzeige den Menüpunkt “Dampf-LED” an und drücken Sie die Taste <Set>. Einstellung Display/LED Dampf-LED CP3 PD4 230V2 Wasser Mngm.:Set Backlight :Ein Anforderung :50% Relais Test :Set Dampf-LED :Time-Off Z-Begrenzung:80%...
20...100 % Diagnosefunktionen 4.7.1 Fehlerliste abfragen Die jeweils letzten 20 Fehlermeldungen der im Betrieb aufgetretenen Fehler werden in der Fehlerliste des Condair CP3mini gespeichert und können angesehen werden. Die Fehlerliste anwählen: Pfad: Hauptmenü > Diagnose > Fehlerliste CP3 PD4 230V2 Hauptmenü...
4.7.2 Geräteinformationen abfragen Die Liste mit den Geräteinformationen anwählen: Pfad: Hauptmenü > Diagnose > GeräteStatus Mit den Tasten < > und < > können anschliessend die Geräteinformationen in der Liste angesehen werden: CP3 PD4 230V2 Hauptmenü Diagnose Gerätestatus Benutzer :Set Fehlerliste :Set System Dampfleistung Standby...
Bei geöffnetem Gerät können stromführende Teile berührt werden. Die Berührung stromführender Teile kann zu lebensgefährlichen Verletzungen führen. Daher: Vor Beginn von Wartungsarbeiten am Condair CP3mini, Gerät gemäss Kapitel 4.3 ausser Betrieb setzen (Gerät ausschalten, vom Stromnetz trennen und Wasserzufuhr schliessen) und gegen unbeabsichtigte Inbetriebnahme sichern.
Wartungsliste Zur Erhaltung der Betriebssicherheit ist der Dampf-Luftbefeuchter Condair CP3mini in regelmässi- gen Intervallen zu warten. Dabei wird unterschieden zwischen der ersten Wartung nach ca. 500 Betriebsstunden (I), dem Austausch des Dampfzylinders nach Aufleuchten der gelben LED (II) und der jährlichen Wartung (III).
Aus- und Einbauarbeiten für die Wartung 5.3.1 Aus- und Einbau des Dampfzylinders 1. Die Schraube zur Befestigung der Frontabdeckung unten an der Zwischenwand einige Umdrehun- gen lösen. Die Frontabdeckung unten nach vorne ziehen und anschliessend nach oben schieben und entfernen. 2.
Seite 39
Der Einbau des neuen Dampfzylinders erfolgt in umgekehrter Reihenfolge. Unbedingt beachten: – Vor dem Einbau des Dampfzylinders O-Ring in der Zylinderaufnahme auf Beschädigungen prüfen und falls nötig ersetzen. – Den O-Ring in der Zylinderaufnahme mit Wasser befeuchten (kein Fett oder Öl verwenden), anschliessend den Dampfzylinder in die Zylinderaufnahme einschieben und bis zum Anschlag nach unten stossen.
5.3.2 Aus- und Einbau der Komponenten des Wassersystems Für den Ausbau der Komponenten des Wassersystems gehen Sie wie folgt vor: 1. Dampfzylinder auszubauen (siehe Kapitel 5.3.1). 2. Die zwei Schrauben der Zwischenwand lösen und herausdrehen. Anschliessend Zwischenwand vorsichtig nach vorne von der Rückwand abziehen, zur Seite schwenken und in die Stifte der Rückwand einhängen.
Hinweise zur Reinigung der Gerätekomponenten Gerätekomponente Was, wie und womit reinigen Schläuche • Allfälliger Kalkbelag durch vorsichtiges Klopfen auf die Schläu- che mit einem Gummihammer lösen und anschliessend mit heissem Wasser gründlich ausspülen. Einlassventil • Sieb mit einer Spitzzange ausbauen. Allfälliger Kalkbelag mit einer Bürste (keine Drahtbürste verwenden) abbürsten.
Gerätekomponente Was, wie und womit reinigen Geräteinnenraum Den Geräteinnenraum mit einem feuchten Lappen ohne Rei- (nur Wasserseite) nigungsmittel abreiben. Darauf achten, dass die elektrischen Anschlüsse die elek tronischen Bauteile trocken bleiben. Hinweise zu den Reinigungsmitteln Für die Reinigung nur die in der Tabelle angegebenen Reinigungsmittel verwenden. Die Ver- wendung von Desinfektionsmitteln ist nur erlaubt, wenn sie keine giftigen Rückstände hinterlassen.
Menu Info Die Steuerung des Condair CP3mini prüft, ob es sich um eine vorübergehende Störung (z.B. kurzzeitiger Unterbruch der Wasserzufuhr) handelt oder ob sie die Störung durch ent sprechende Massnahmen selbst beheben kann. Fällt die Ursache der Störung von selbst weg oder kann die Steuerung die Störung beheben, wird die Alarmmeldung automatisch zurückgesetzt.
––– ––– Die eingesetzte CF-Karte ist nicht kom- Korrekte CF-Karte einsetzen. Falls nötig Fehler leuchtet patibel mit der Hardware oder mit den Basiseinstellungen durch Ihren Condair- E4: CF-Karte inkompat Basiseinstellungen auf der Steuerelektronik. Servicetechniker korrekt einstellen lassen. Falsche Hardware-Einstellungen –––...
6.2.2 Gerätestörungen Warnung Error Ursache Abhilfe Anzeige Anzeige Externe Sicherheitskette ist unterbrochen rot und ––– ––– Ventilatorverriegelung offen. Ventilator kontrollieren/einschalten. Warnung grün W20: SI-Kette offen Strömungswächter hat angesprochen. Ventilator/Filter der Lüftungsanlage kontrol- blinken lieren. Sicherheitshygrostat hat angesprochen. Warten, gegebenenfalls Maximalhygrostat kontrollieren/ersetzen Maximales Niveau im Dampfzy- Maximales Niveau im Dampfzy-...
Seite 46
Warnung Error Ursache Abhilfe Anzeige Anzeige Heizspannungsrelais hängt ––– ––– Das Heizspannungsrelais ist in der aktiven Heizspannungsrelais kontrollieren/erste- Fehler leuchtet Stellung blockiert. zen. E26: Strom ohne Anf. Schaumdetektion Schaumdetektion (4 autom. Ent- leerungen innerhalb von 24 Std.) ––– Schaumbildung im Dampfzylinder. Dampfzylinder über Abschlämmtaste Warnung Fehler...
Installation betreffen (z.B. Austausch der Stützbatterie, Austausch von Sicherungen), dürfen nur durch autorisiertes Personal oder den Servicetechniker Ihres Condair-Vertreters behoben werden. Reparaturarbeiten und der Austausch von defekten Komponenten dürfen nur durch den Service- techniker Ihres des Condair-Vertreters ausgeführt werden! Störungsanzeige (rote LED leuchtet) zurücksetzen...
Austausch der Stützbatterie auf dem Steuerprint 1. Dampf-Luftbefeuchter wie in Kapitel 4.3 beschrieben, ausser Betrieb zu setzen, vom Stromnetz zu trennen und gegen unbeabsichtigtes Einschalten zu sichern. 2. Die Schraube zur Befestigung der Frontabdeckung unten an der Zwischenwand einige Umdrehun- gen lösen.
Ausserbetriebsetzung/Entsorgung Ausserbetriebsetzung Muss der Condair CP3mini ersetzt werden oder wird das Befeuchtersystem nicht mehr benötigt, gehen Sie wie folgt vor: 1. Gerät ausser Betrieb nehmen, wie in Kapitel 4.3 beschrieben. 2. Gerät (und falls erforderlich alle Systemkomponenten) durch einen Fachmann ausbauen lassen.
