Zulaufwasser am Installationsort: Eigentumsrechte Dieses Dokument und die darin enthaltenen Informationen sind Eigentum von Condair Group AG. Die Weitergabe und Vervielfältigung der Anleitung (auch auszugsweise) sowie die Verwertung und Weitergabe ihres Inhaltes an Dritte sind ohne schriftliche Genehmigung des Herstellers nicht gestattet. Zuwiderhandlungen sind strafbar und verpflichten zu Schadenersatz.
Seite 4
Wichtige Hinweise zur Wartung Wartungsintervalle Wartungsliste Wartungsarbeiten 6.5.1 Austausch der Kartusche der optionalen Wasseraufbereitung 6.5.2 Entkalkung des internen Wassersystems des HumiLife KWL Luftbefeuchters 6.5.3 Desinfektion des internen Wassersystems des HumiLife KWL Luftbefeuchters 6.5.4 Periodische visuelle Kontrolle der Befeuchtereinsatzes Störungsbehebung Sicherheitshinweise zur Störungsbehebung Wichtige Hinweise zur Störungsbehebung...
Einleitung Ganz zu Beginn! Wir danken Ihnen, dass Sie sich für den HumiLife KWL Luftbefeuchter entschieden haben. Der Hu- miLife KWL Luftbefeuchter verwendet eine halbdurchlässige Membran, durch welche reiner – und somit unsichtbarer - Wasserdampf diffundiert und an die Kanalluft abgegeben wird.
Aufbewahrung Die Betriebsanleitung ist an einem siche ren Ort aufzubewahren, wo sie jederzeit zur Hand ist. Falls der HumiLife KWL Luftbefeuchter den Besitzer wechselt, ist die Betriebsanleitung dem neuen Betreiber zu übergeben. Bei Verlust der Betriebsanleitung wenden Sie sich bitte an Ihren Condair Partner.
Es wird vorausgesetzt, dass alle Personen die mit Arbeiten am HumiLife KWL Luftbefeuchter betraut sind, die Vorschriften über Arbeitssicherheit und Unfallverhütung kennen und einhalten. Der HumiLife KWL Luftbefeuchter kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie durch eine entsprechend ausgebildete Person beaufsichtigt oder bezüglich...
Damit wird gewährleistet, dass das Wassersystem vorschriftsgemäss in regelmässigen Intervallen gespült und einer Verkeimung entgegengewirkt wird. Vermeidung von gefährlichen Betriebssituationen Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr mög lich ist, so ist der HumiLife KWL Luftbefeuchter gemäss Kapitel 4.5 umgehend ausser Betrieb zu setzen und gegen unbeabsichtigtes Einschalten zu si chern.

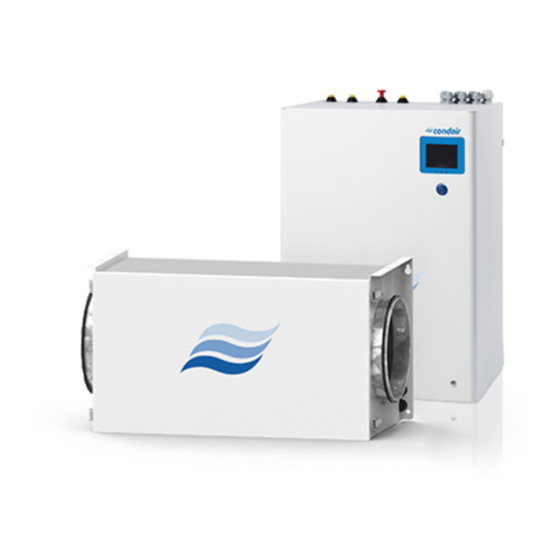

Produktübersicht Modellübersicht Der HumiLife KWL Luftbefeuchter ist erhältlich in vier unterschiedlichen Ausführungen und zwei ver- schiedenen Befeuchtungsleistungen (1 kg/h oder 2 kg/h). – EL: Erwärmung des Befeuchterwassers mit integrierter elektrischer Heizung. – HW: Erwärmung des Befeuchterwassers über den integrierten Wärmetauscher, der an das Heiz- wassersystem einer Heizung angeschlossen ist.
Zulaufdruck zwischen 1,5 bis 5,0 bar liegen. Wasserheizung Für einen effizienten Betrieb des HumiLife KWL Luftbefeuchters muss das Wasser zur Befeuchtereinheit in Abhängigkeit der Feuchteanforderung auf 20°C bis 40°C aufgeheizt werden. Abhängig vom einge- setzten Befeuchtermodell geschieht das Aufheizen des Wassers unterschiedlich: –...
Periodische Spülung Im Befeuchtungsbetrieb und im Standbybetrieb wird die Zulaufleitung und das interne Wassersystem der Hydraulikeinheit des HumiLife KWL Luftbefeuchters entsprechend der VDI 6022 fix alle 47 Stunden mit frischem Leitungswasser gespült. Aus diesem Grund sollte die Wasserzufuhr zur Hydraulikeinheit auch ausserhalb der Befeuchtersaison immer offen sein und das Gerät nicht vom Stromnetz getrennt...
Betrieb Der HumiLife KWL Luftbefeuchter darf nur von Personen betrieben werden, die mit dem HumiLife KWL Luftbefeuchter ver traut und für diese Arbeit ausreichend qualifiziert sind. Die Sicherstellung der Quali- fikation des Personals ist Sache des Kunden. Der Kunde hat zudem sicherzustellen, dass der Raum in dem der HumiLife KWL Luftbefeuchter installiert ist, nur einem begrenzten Personenkreis zugänglich ist.
Abb. 10: Anzeige- und Bedienelemente GEFAHR! Stromschlaggefahr! Nach dem Ausschalten des Geräteschalters liegt im Innern der Hydraulikeinheit des HumiLife KWL Luftbefeuchters immer noch Spannung an. Deshalb muss vor dem Öffnen der Hydraulikeinheit zwingend die Spannungsversorgung zur Hydraulikeinheit durch Ausziehen des Netzkabelste- ckers unterbrochen werden.
4.2.2 Anzeige- und Bedienelemente am Maximalhygrostat <Up>-Taste <Ein/Aus>-Taste <Enter>-Taste <Down>-Taste Aktuelle Feuchtigkeit in %rF Ausgang aktiv Eingestellte Sollfeuchtigkeit in %rF Abb. 11: Bedienelemente Maximalhygrostat Der Maximalhygrostat ist auf einen Sollwert von 80% rF eingestellt. Im Normalfall reicht dieser Sollwert aus, um das Lüftungssystem zuverlässig vor Überfeuchtung zu schützen. Sollte auf Weisung des Con- dair Partners der Sollwert verändert werden müssen, können Sie den Sollwert mit den Pfeiltasten am rechten Rand des Displays verändern.
Warnung! Einhaltung der Hygienevorschriften gemäss VDI 6022! Falls der HumiLife KWL Luftbefeuchter länger als 48 Stunden ausgeschaltet wurde oder falls Sie nicht sicher sind, wie lange der HumiLife KWL Luftbefeuchter ausgeschaltet war, muss das System aus Hygienegründen vor der Wiederinbetriebnahme durch einen Servicetechniker Ihres Condair Partners oder durch einen von Condair autorisierten und geschulten Fachspezialisten überprüft werden.
Kondensatbildung. • Optische Überprüfung und falls nötig Austausch der Filter im Zuluft- und Abluftkanal der KWL. Für einen hygienischen Betrieb des HumiLife KWL Luftbefeuchters müssen mindestens Filter der Klasse G4 eingebaut sein (Empfehlung: Filter der Klasse F7 oder höher verwenden).
Gerät im zuletzt angewählten Betriebsmodus. 4.4.3.1 Betriebsmodus "Befeuchten" Der Betriebsmodus "Befeuchten" ist für den Betrieb des HumiLife KWL Luftbefeuchters in Zeiten mit Befeuchtungsbedarf vorgesehen. Sobald im Betriebsmodus "Befeuchten" eine Feuchteanforderung anliegt, wird das Wasser im Befeuch- terkreislauf entsprechend der Anforderung aufgeheizt und der HumiLife KWL Luftbefeuchter beginnt zu befeuchten.
Seite 27
Befeuchtereinheit integrierte Leckagesensor an und der Betrieb des HumiLife KWL Luftbefeuchters wird gestoppt und das interne Wassersystem über das Ablassventil entleert. Eine entsprechende Feh- lermeldung erscheint in der Anzeige und die rote LED leuchtet. In diesem Fall ist zwingend der Condair Service zu benachrichtigen.
Sobald der HumiLife KWL Luftbefeuchter in den Betriebsmodus "Standby" versetzt wird, öffnet das Ablassventil unten am Wassertank in der Hydraulikeinheit und das interne Wassersystem des Humi- Life KWL Luftbefeuchters wird entleert. Das System bleibt leer, bis der Betriebsmodus wieder über die Steuersoftware auf "Befeuchten" eingestellt wird.
Montageanleitung. Ausserbetriebnahme der KWL Soll die KWL für längere Zeit ausser Betrieb gesetzt werden und ist der HumiLife KWL Luftbefeuchter im Modus "Befeuchten", muss der HumiLife KWL Luftbefeuchter vor der Ausserbetriebnahme der KWL in den Modus "Standby" versetzt werden. Danach darf die KWL erst nach einer Wartezeit von 60 Minuten abgeschaltet werden.
Arbeiten mit der Steuersoftware Homescreen Nach dem Einschalten befindet sich der HumiLife KWL Luftbefeuchter im zuletzt angewählten Betriebsmo- dus ("Befeuchten" oder "Standby") und der Homescreen wird angezeigt. Das Aussehen des Homescreens ist abhängig vom aktuellen Betriebszustand und der Konfiguration der Regelung des Systems.
5.1.3 Betriebszustandsanzeigen Anzeigeelemente Beschreibung Das System arbeitet ohne Probleme. Drei grüne Tropfen werden oben rechts im Homescreen angezeigt und die LED unterhalb des Displays leuchtet grün. Eine Wartung ist fällig. Das Werkzeugsymbol und drei gelbe Tropfen werden im Homescreen angezeigt und die LED unterhalb des Displays leuchtet gelb.
Geräte- und Systeminformationen abfragen 5.3.1 Aufruf Informationsmenü Drücken Sie im Homescreen auf die Schaltfläche <Menü>. Wählen Sie anschliessend den Menüpunkt "Informationen" an und bestätigen Sie die Auswahl mit der <Häkchen>-Taste. Das Informationsmenü erscheint. HumiLife KWL Menu Info Informationen Geräteinfo Benutzerparam.
Desinfekt. Serv. 1518h Desinfektion in 1000h Gr. Wartung – Gr. Wartung in: Verbleibende Betriebszeit in Stunden bis die grosse Wartung durch den Condair Servicetech- 9583h Gr. Wartung in niker ausgeführt werden muss. Typ EL2 Geräte Typ – Gerätetyp: Eingesetzter Gerätetyp ("EL1", "EL2", "HW", Bef.
Bypass Level: Eingestellte Bypass-Stufe im WAB-Kopf. Benutzereinstellungen 5.4.1 Aufruf Benutzermenü Drücken Sie im Homescreen auf die Schaltfläche <Menü>. Wählen Sie anschliessend den Menüpunkt "Benutzerparam." an und bestätigen Sie die Auswahl mit der <Häkchen>-Taste. Das Benutzermenü erscheint. HumiLife KWL Benutzerparam. Menu Befeuchter Stufe Informationen Betrieb Benutzerparam.
Befeuchten montiert und am Klemmenblock "X15" auf der Treiberplatine des HumiLife KWL Luftbefeuchters angeschlossen ist. – "Ext Cntrl": wenn der HumiLife KWL Luftbefeuchter über ein Anforderungssignal eines externen Reglers gesteuert werden soll. – "On Off": wenn ein Ein/Aus-Hygrostat am Klem- menblock "X11"...
Montageanleitung. – Entlüften: Mit dieser Funktion starten Sie die automa- tische Entlüftung des Heiz- bzw. Warmwassersystems bei den Varianten HW und WW des HumiLife KWL Luftbefeuchters. Beachten Sie dazu die Hinweise unter Schritt 12 in Kapitel 6.2 der Montageanleitung. Arbeiten mit der Steuersoftware...
Disp. Helligkeit: Mit dieser Einstellung legen Sie die Helligkeit des Displays fest. Werkseinstellung: 75 % Auswahl: 10 ... 100 % – Kalibration: Mit dieser Funktion starten Sie die Kali- brierung des Displays. Diese Funktion sollte nur nach Anweisung von Condair ausgeführt werden. Arbeiten mit der Steuersoftware...
Stromschlaggefahr! Bei geöffneter Hydraulikeinheit können stromführende Teile berührt werden. Die Berührung stromführender Teile kann zu lebensgefährlichen Verletzungen führen. Daher: Vor Beginn von Wartungsarbeiten an der geöffneten Hydraulikeinheit, ist der HumiLife KWL Luftbefeuchter gemäss Kapitel 4.5 ausser Betrieb setzen (Gerät ausschalten, vom Stromnetz trennen und Wasserzufuhr schliessen) und gegen unbeabsichtigte Inbetriebnahme sichern.
Wartungsarbeiten ausgeschaltet werden. Nach der Wartung ist der HumiLife KWL Luftbefeuchter umgehend wieder in Betrieb zu nehmen und im Betriebsmodus "Befeuchten" oder "Standby" zu betreiben. Nur so ist gewährleistet, dass das interne Wassersystem des HumiLife KWL Luftbefeuchters vorschriftsgemäss alle 47 Stunden mit frischem Zulaufwasser gespült wird.
Wartungsintervalle Zur Erhaltung eines hygienischen Betriebs gemäss VDI 6022 und der Betriebssicherheit ist der Humi- Life KWL Luftbefeuchter in regelmässigen Intervallen zu warten. Die Steuersoftware des HumiLife KWL Luftbefeuchter verfügt dazu über vier Wartungszähler, für: – den Austausch der Kartusche der optionalen Wasseraufbereitung –...
Wartungsarbeiten 6.5.1 Austausch der Kartusche der optionalen Wasseraufbereitung Für den Austausch der Kartusche der Wasseraufbereitung gehen Sie wie folgt 1. Stellen Sie sicher, dass der weisse Schlauch am Bypass-Anschluss am WAB-Kopf angebracht ist. 2. Stellen Sie einen Behälter mit mindestens 10 l Fassungsvermögen bereit. 3.
Seite 43
8. Drücken Sie die neue Kartusche mit einer leichten Drehbewegung in den WAB-Kopf, bis Sie in den Bajonett-Verschluss eingreift. 9. Drehen Sie die Kartusche mit leichtem Druck gegen oben im Uhrzeigersinn, bis der Bajonettver- schluss geschlossen ist (ca. 45°). Abb. 15: Neue Kartusche einbauen 10.
Seite 44
Hydraulikeinheit Zulauf Abb. 17: Ventil auf "Durchfluss" einstellen (Betriebsstellung) 13. Falls der HumiLife KWL Luftbefeuchter anschliessend im Befeuchterbetrieb betrieben werden soll, stellen Sie den Betriebmodus unter "Menü > Benutzerparam. > Betrieb" auf "Befeuchten" andernfalls lassen Sie den Betriebsmodus auf "Standby".
Danach bestätigen. 3. Schalten Sie die KWL ein (falls noch nicht eingeschaltet) und stellen Sie sicher, dass diese während der ganzen Entkalkungsprozedur nicht ausgeschaltet wird. Sobald Sie die KWL läuft, bestätigen Sie die Meldung "Entkalkung 1/7" mit der <Häkchen>-Taste.
Seite 46
4. Entkalkungsmittel vorbereiten: a. Füllen Sie die transparente Flasche zur Hälfte mit lauwarmem (max. 35°C) Trinkwasser. b. Füllen Sie vorsichtig mit Hilfe des Trichters den gesamten Inhalt der von Condair gelieferten Dose mit dem Entkalkungsgranulat in die mitgelieferte Flasche. c. Verschliessen Sie die Flasche mit dem normalen Flaschendeckel und schütteln Sie diese leicht, bis sich das Granulat vollständig im Wasser aufgelöst hat.
Seite 47
6. Starten Sie den Entkalkungsvorgang durch Bestätigen der Meldung "Entkalkung 4/7" mit der <Häkchen>-Taste. Der HumiLife KWL Luftbefeuchter führt nun selbständig den Entkalkungspro- zess durch, dieser dauert ca. 2,5 Stunden. Während dem Entkalkungsprozess wird die Meldung "Entkalkung 5/7" angezeigt.
Seite 48
Hinweis: Während dem Entkalkungsprozess müssen Sie nicht vor Ort sein. Entkalkung 5/7 Das System ist nun am Entkalken. Bitte warten! Dauer ca. 2.5h Nach Beendigung des Entkalkungsprozesses wird das Wassersystem gespült. Entkalkung 6/7 Das System ist am Spülen. Dauer ca.10min Bitte warten! Anschliessend erscheint die Meldung, dass der Entkalkungsprozess beendet ist.
Danach bestätigen 3. Schalten Sie die KWL ein (falls noch nicht eingeschaltet) und stellen Sie sicher, dass diese während der ganzen Desinfek tionsprozedur nicht ausgeschaltet wird. Sobald Sie die KWL läuft, bestätigen Sie die Meldung "Desinfektion 1/7" mit der <Häkchen>-Taste.
Seite 50
Danach bestätigen. 4. Desinfektionsmittel einfüllen: a. Entfernen Sie den normalen Flaschendeckel von der von Condair gelieferten Flasche mit dem Desinfektionsmittel und schrauben Sie den Spezialdeckel mit dem Schnellverschluss auf (siehe Abb. 21). Stellen Sie sicher, dass der Deckel fest auf der Flasche sitzt und das silberne Rändel- schraube auf der Seite des Spezialdeckels angezogen ist.
Seite 51
5. Starten Sie den Desinfektionsvorgang durch Bestätigen der Meldung "Desinfektion 4/7" mit der <Häkchen>-Taste. Der HumiLife KWL Luftbefeuchter führt nun selbständig den Desinfektionspro- zess durch, dieser dauert ca. 1,5 Stunden. Während dem Desinfektionsprozess wird die Meldung "Desinfektion 5/7" angezeigt.
Desinfektion 5/7 Das System ist am Desinfizieren. Das Desinfizieren dauert ca. 1.5h Nach Beendigung des Desinfektionsprozesses wird das Wassersystem gespült. Desinfektion 6/7 Das System ist am . Dauer ca.10min Spülen Anschliessend erscheint die Meldung, dass der Desinfektionsprozess beendet ist. Der zuletzt an- gewählte Betriebsmodus "Befeuchten"...
Betrieb. 2. Warten Sie, bis sich das interne Wassersystem entleert hat (ca. 10 Minuten). 3. Setzen Sie die KWL ausser Betrieb (siehe Anleitung zur KWL). 4. Ziehen Sie den Vorlauf- und die Rücklaufschlauch von den Anschlüssen am Befeuchtergehäuse ab.
Seite 54
Membran kann dies zu Rissen oder Löchern führen. Ein sicherer Betrieb des Befeuchters ist in diesem Fall nicht mehr gewährleistet. Sollten sich die Staubspuren bzw. Verunreinigungen nicht entfernen lassen, kontaktieren Sie bitten den Condair Partner. Abb. 25: Staub abwaschen •...
Seite 55
Befeuchtereinsatz durch einen Condair Servicetechniker oder einen von Condair autorisierten und geschulten Fachspezialisten ausgetauscht werden. Nehmen Sie in diesem Fall mit Ihrem Condair Partner Kontakt auf. Fahren Sie mit Schritt 9 weiter, falls der Austausch nicht umgehend erfolgt, nehmen Sie den Befeuchter aber nicht mehr in Betrieb.
Störungsbehebung Sicherheitshinweise zur Störungsbehebung GEFAHR! Stromschlaggefahr! Vor Inangriffnahme von Arbeiten zur Störungsbehebung ist der HumiLife KWL Luftbefeuchter ausser Betrieb zu setzen und vom Stromnetz trennen (siehe Kapitel 4.5). Vergewissern Sie sich, dass die Stromzufuhr zum HumiLife KWL Luftbefeuchter unterbrochen ist (mit Span nungsprüfer an den Netzanschlussklemmen kontrollieren) und dass der Absperrhahn in der...
Durch Drücken auf den entsprechenden Fehler in der Fehlerliste erhalten Sie weitergehende Informationen zur Störung. Hinweis: Der HumiLife KWL Luftbefeuchter besitzt keine Echtzeituhr, so dass die Fehler mit einem Zeit- stempel seit der letzten Inbetriebnahme versehen sind (in Stunden). Generell gilt, dass die Warnung / der Fehler mit der niedrigsten Stundenangabe der letzte anliegende Fehler ist.
Max. Füllzeit Der HumiLife KWL Luftbefeuchter überwacht den Füllvorgang mit einer Niveau- stufe, die beim Füllen in einer bestimmten Zeit erreicht werden muss. Wird diese Niveaustufe nicht innerhalb der festgelegten Zeit erreicht, wird die Fehlermeldung "Max. Füllzeit" überschritten ausgelöst.
Seite 59
Kondensat in der Befeuchtereinheit auf- Zulufttemperatur erhöhen, oder Luftge- grund zu tiefer Zulufttemperatur aufge- schwindigkeit vermindern. Zuluftfeuch- treten. te am HumiLife KWL Luftbefeuchter verkleinern. WAB Wartung Optionale Wasserbehandlung (Kartusche) aufgrund erreichtem Durchfluss erschöpft Kartusche für Wasserbehandlung hat Le- Kartusche ersetzen.
Seite 60
Sensor an Klemme X8 nicht richtig ein- Stecker an X8 richtig konfigurieren. gesteckt oder angeschlossen. Sensor im Menü falsch konfiguriert, Ana- Condair Partner kontaktieren. logeingang statt Impulseingang. Sensor defekt, interner Unterbruch. Condair Partner kontaktieren. Temperatursen- Temperatursensor hat Unterbruch (befindet sich im Durchflusssensor).
Seite 61
E117** EEPROM Read Lesefehler am EEPROM. Condair Partner kontaktieren. E118** EEPROM Wirte Schreibefehler am EEPROM. Condair Partner kontaktieren. Diese Fehlermeldungen müssen durch aus- und anschliessendes wieder einschalten des HumiLife KWL Luftbefeuchters zurückgesetzt werden (siehe Kapitel 7.5) Störungsbehebung...
Um die Fehleranzeige (rote LED leuchtet, Homescree zeigt Fehlerstatus) zurückzusetzen: 1. HumiLife KWL Luftbefeuchter über den Geräteschalter vorne am Gerät ausschalten. 2. 5 Sekunden warten und HumiLife KWL Luftbefeuchter über den Geräteschalter wieder einschalten. Hinweis: Wurde die Ursache der Störung nicht behoben, erscheint die Fehleranzeige nach kurzer Zeit erneut.
Sie das Gerät bzw. die einzelnen Komponenten gemäss den lokalen Vorschrif ten in einer autorisierten Sammelstelle. Bei allfälligen Fragen wenden Sie sich bitte an die zuständige Behörde oder an Ihren Condair Partner. Vielen Dank für Ihren Beitrag zum Schutz der Umwelt.
Technische Daten Technische Daten Hydraulikeinheit HumiLife KWL Luftbefeuchter Variante EL Variante HW Variante WW Variante FB Masse/Gewicht Abmessungen Hydraulikeinheit HxBxT 495 x 425 x 300 mm Gewicht Hydraulikeinheit ca. 18 kg ca. 21 kg ca. 21 kg ca. 19 kg Hydraulik Spülwassermenge im Standbymodus...
Technische Daten Befeuchtereinheit Befeuchtereinheit 1 kg/h 2 kg/h Abmasse/Gewicht Einbaulänge im Lüftungsgerät/Luftkanal 450 mm Breite Lüftungsgerät/Luftkanal 144 mm 244 mm Höhe Lüftungsgerät/Luftkanal 342 mm Gewicht Befeuchtereinheit ca. 10 kg ca. 15 kg Hydraulik Befeuchtungsleistung 1 kg/h 2 kg/h Luft Druckabfall 19 Pa @ 180 m 34 Pa @ 300 m Luftfilterqualität vor Befeuchtereinheit...
