Der Zustand:
AIF → SP
bezieht sich auf die Verarbeitung des Eingangsstromes zur Sollwertvorgabe.
Die Programmierung AIF--->SP wird abgewiesen, wenn die Sollwertvorgabe bereits von einer
anderen Quelle kommt (z.B. Temperierprogramm, Rampe, RS232/RS485-Schnittstelle).
Sollte trotzdem versucht werden, das AIF zu aktivieren, erfolgt ein Hinweis auf die bereits
aktivierte Sollwertquelle.
D.6.
Pt100 extern
(Stv 7, oben an der unistat control)
!
Warnung: Wenn Sie einen anderen als den original Huber-Fühler verwenden und dieser
einen Fehler in der Steckerbelegung oder der Charakteristik aufweist, wird das
Gerät mit einer Fehlermeldung 46/2 abschalten!

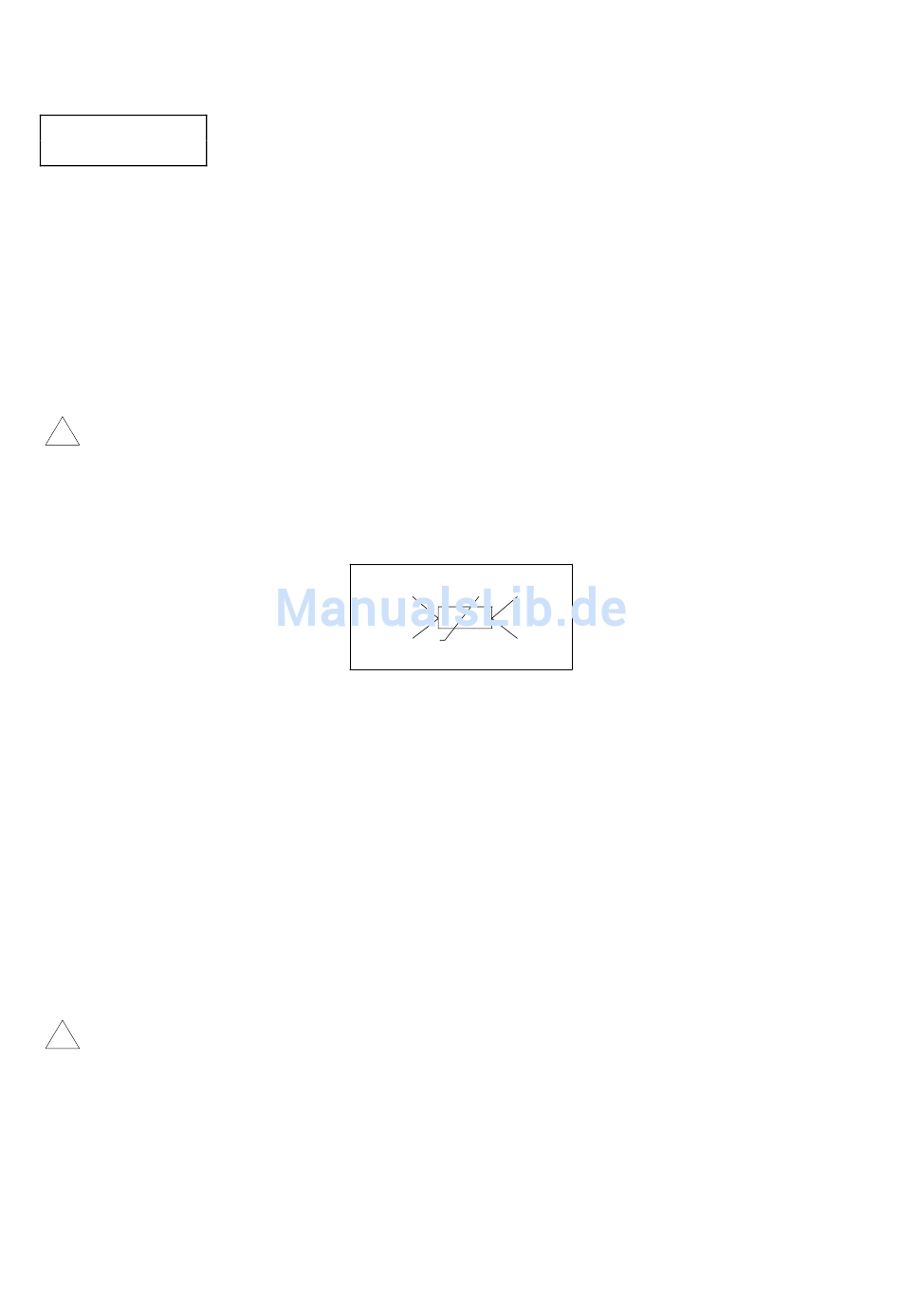

Belegung:
Pin 1: I+
Pin 2: U+
Pin 3: U-
Pin 4: I-
Verwendung:
Es kann ein externer Temperaturfühler (Pt100 in Vierleitertechnik) angeschlossen werden.
Ein solcher wird benötigt, wenn man die Temperatur beispielsweise in einem externen Gefäß
messen will. Diesen Messwert dann als Istwert für die Regelung zu verwenden („externe
Temperiermethode", Programm 3) dient dazu, die Temperatur im angeschlossenen Gefäß
möglichst konstant zu halten. Die einfache Variante der „internen Temperiermethode" ohne
externen Fühler hält nur die Temperatur am Pumpenausgang des Geräts konstant, schnelle
Temperaturänderungen (wie z.B. Exothermien in einem temperierten Reaktor) können dann nur
mit Zeitverzug erfasst und ausgeregelt werden.
D.7.
Externer Niveauwächter
(Stv 6, oben links an unistat control)
!
Wichtig:
Vermeiden Sie unbedingt, dass durch einen fehlerhaft installierten Wächter
elektrische Spannungen am Eingang der unistat control anliegen oder
Kurzschlüsse auftreten. Verwenden Sie möglichst einen von uns angebotenen
Niveauwächter.
Belegung:
Pin 1: Niveau Test (Brücken mit Kontakt 2 - 'Anwesenheit')
Pin 2: Niveau - (GND)
Pin 3: Niveau + (Schließer)
unistat control V3.8.1
Appendix D - PC-Kommunikation und Fernsteuerung
1: I+
2: U+
Pt100
4: I-
3: U-
73
