Inbetriebnahme
Kapitel 2

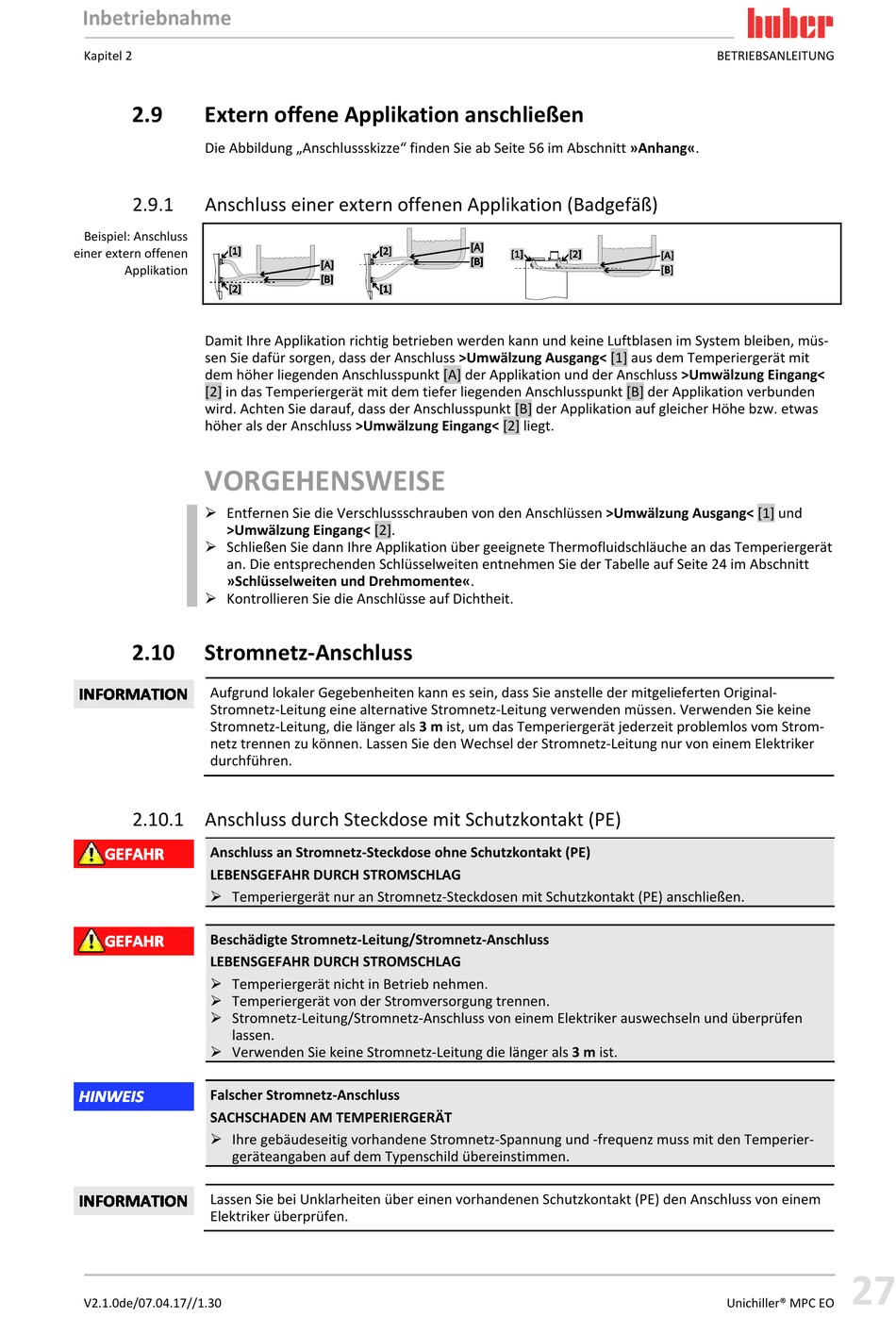

2.9 Extern offene Applikation anschließen
Die Abbildung „Anschlussskizze" finden Sie ab Seite 56 im Abschnitt »Anhang«.
2.9.1 Anschluss einer extern offenen Applikation (Badgefäß)
Beispiel: Anschluss
einer extern offenen
Applikation
Damit Ihre Applikation richtig betrieben werden kann und keine Luftblasen im System bleiben, müs-
sen Sie dafür sorgen, dass der Anschluss >Umwälzung Ausgang< [1] aus dem Temperiergerät mit
dem höher liegenden Anschlusspunkt [A] der Applikation und der Anschluss >Umwälzung Eingang<
[2] in das Temperiergerät mit dem tiefer liegenden Anschlusspunkt [B] der Applikation verbunden
wird. Achten Sie darauf, dass der Anschlusspunkt [B] der Applikation auf gleicher Höhe bzw. etwas
höher als der Anschluss >Umwälzung Eingang< [2] liegt.
VORGEHENSWEISE
 Entfernen Sie die Verschlussschrauben von den Anschlüssen >Umwälzung Ausgang< [1] und
>Umwälzung Eingang< [2].
 Schließen Sie dann Ihre Applikation über geeignete Thermofluidschläuche an das Temperiergerät
an. Die entsprechenden Schlüsselweiten entnehmen Sie der Tabelle auf Seite 24 im Abschnitt
»Schlüsselweiten und Drehmomente«.
 Kontrollieren Sie die Anschlüsse auf Dichtheit.
2.10

Stromnetz-Anschluss

Aufgrund lokaler Gegebenheiten kann es sein, dass Sie anstelle der mitgelieferten Original-
Stromnetz-Leitung eine alternative Stromnetz-Leitung verwenden müssen. Verwenden Sie keine
Stromnetz-Leitung, die länger als 3 m ist, um das Temperiergerät jederzeit problemlos vom Strom-
netz trennen zu können. Lassen Sie den Wechsel der Stromnetz-Leitung nur von einem Elektriker
durchführen.

2.10.1 Anschluss durch Steckdose mit Schutzkontakt (PE)

Anschluss an Stromnetz-Steckdose ohne Schutzkontakt (PE)
LEBENSGEFAHR DURCH STROMSCHLAG
 Temperiergerät nur an Stromnetz-Steckdosen mit Schutzkontakt (PE) anschließen.
Beschädigte Stromnetz-Leitung/Stromnetz-Anschluss
LEBENSGEFAHR DURCH STROMSCHLAG
 Temperiergerät nicht in Betrieb nehmen.
 Temperiergerät von der Stromversorgung trennen.
 Stromnetz-Leitung/Stromnetz-Anschluss von einem Elektriker auswechseln und überprüfen
lassen.
 Verwenden Sie keine Stromnetz-Leitung die länger als 3 m ist.
Falscher Stromnetz-Anschluss
SACHSCHADEN AM TEMPERIERGERÄT
 Ihre gebäudeseitig vorhandene Stromnetz-Spannung und -frequenz muss mit den Temperier-
geräteangaben auf dem Typenschild übereinstimmen.
Lassen Sie bei Unklarheiten über einen vorhandenen Schutzkontakt (PE) den Anschluss von einem
Elektriker überprüfen.
V2.1.0de/07.04.17//1.30
BETRIEBSANLEITUNG
27
Unichiller® MPC EO
