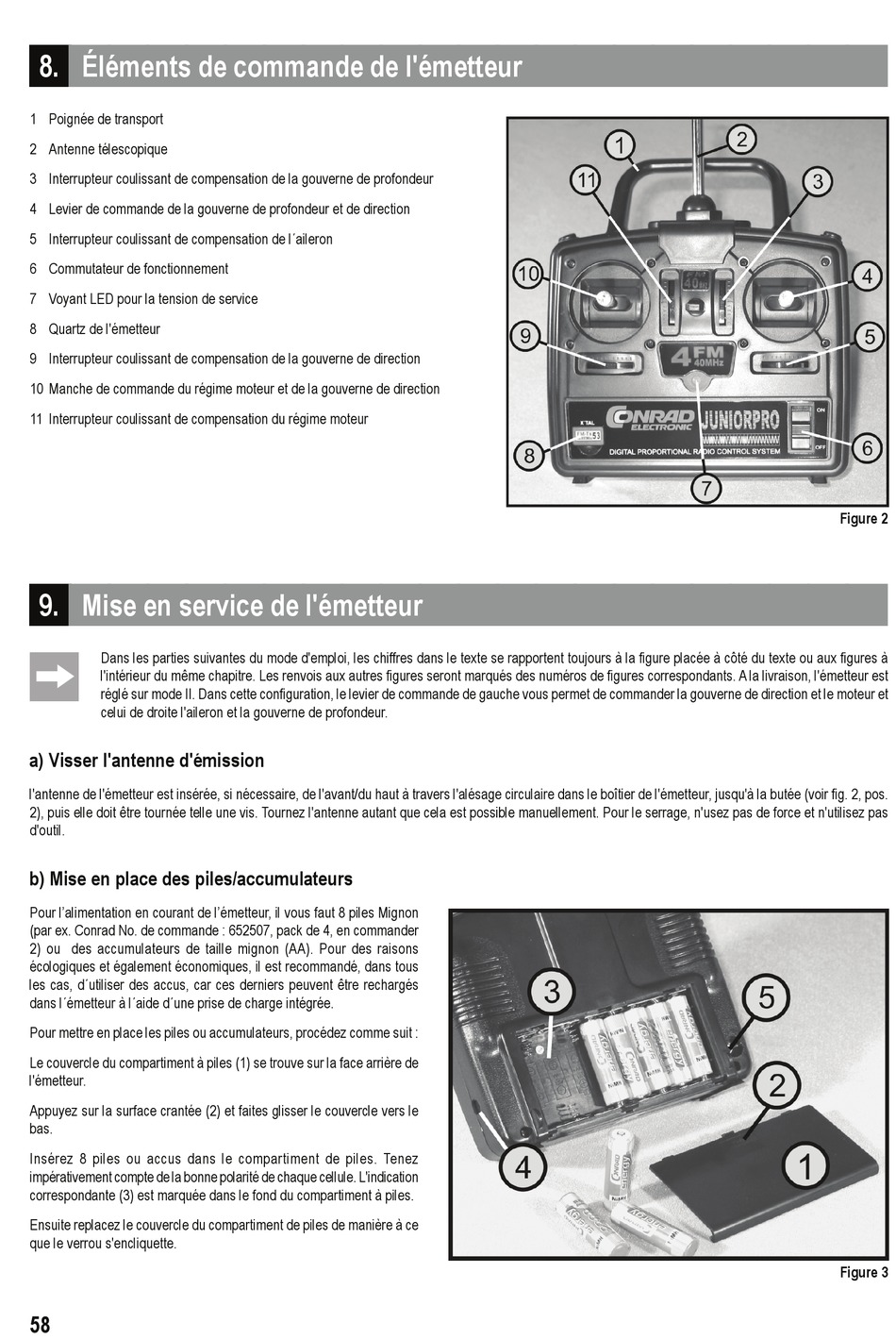

8. Éléments de commande de l'émetteur
1 Poignée de transport
2 Antenne télescopique
3 Interrupteur coulissant de compensation de la gouverne de profondeur
4 Levier de commande de la gouverne de profondeur et de direction
5 Interrupteur coulissant de compensation de l´aileron
6 Commutateur de fonctionnement
7 Voyant LED pour la tension de service
8 Quartz de l'émetteur
9 Interrupteur coulissant de compensation de la gouverne de direction
10 Manche de commande du régime moteur et de la gouverne de direction
11 Interrupteur coulissant de compensation du régime moteur

9. Mise en service de l'émetteur
Dans les parties suivantes du mode d'emploi, les chiffres dans le texte se rapportent toujours à la figure placée à côté du texte ou aux figures à
l'intérieur du même chapitre. Les renvois aux autres figures seront marqués des numéros de figures correspondants. A la livraison, l'émetteur est
réglé sur mode II. Dans cette configuration, le levier de commande de gauche vous permet de commander la gouverne de direction et le moteur et
celui de droite l'aileron et la gouverne de profondeur.
a) Visser l'antenne d'émission
l'antenne de l'émetteur est insérée, si nécessaire, de l'avant/du haut à travers l'alésage circulaire dans le boîtier de l'émetteur, jusqu'à la butée (voir fig. 2, pos.
2), puis elle doit être tournée telle une vis. Tournez l'antenne autant que cela est possible manuellement. Pour le serrage, n'usez pas de force et n'utilisez pas
d'outil.
b) Mise en place des piles/accumulateurs
Pour l'alimentation en courant de l'émetteur, il vous faut 8 piles Mignon
(par ex. Conrad No. de commande : 652507, pack de 4, en commander
2) ou des accumulateurs de taille mignon (AA). Pour des raisons
écologiques et également économiques, il est recommandé, dans tous
les cas, d´utiliser des accus, car ces derniers peuvent être rechargés
dans l´émetteur à l´aide d´une prise de charge intégrée.
Pour mettre en place les piles ou accumulateurs, procédez comme suit :
Le couvercle du compartiment à piles (1) se trouve sur la face arrière de
l'émetteur.
Appuyez sur la surface crantée (2) et faites glisser le couvercle vers le
bas.
Insérez 8 piles ou accus dans le compartiment de piles. Tenez
impérativement compte de la bonne polarité de chaque cellule. L'indication
correspondante (3) est marquée dans le fond du compartiment à piles.
Ensuite replacez le couvercle du compartiment de piles de manière à ce
que le verrou s'encliquette.
58
Figure 2
Figure 3
