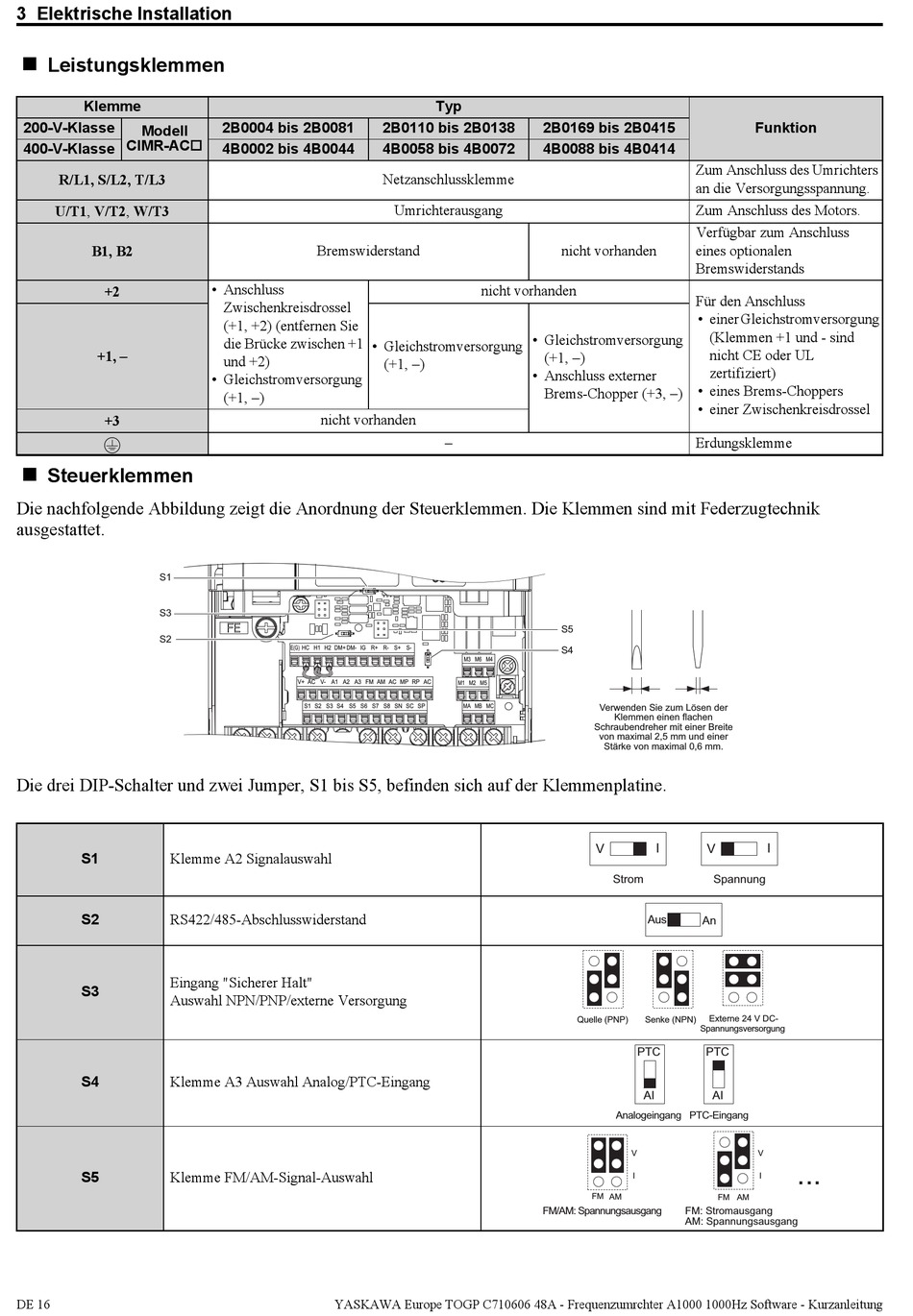

3 Elektrische Installation
Leistungsklemmen
Klemme
200-V-Klasse
Modell
CIMR-AC
400-V-Klasse
R/L1, S/L2, T/L3
U/T1, V/T2, W/T3
B1, B2
+2
+1, –
+3
Steuerklemmen
Die nachfolgende Abbildung zeigt die Anordnung der Steuerklemmen. Die Klemmen sind mit Federzugtechnik
ausgestattet.
S1
S3
S2
Die drei DIP-Schalter und zwei Jumper, S1 bis S5, befinden sich auf der Klemmenplatine.
S1
Klemme A2 Signalauswahl
S2
RS422/485-Abschlusswiderstand
Eingang "Sicherer Halt"
S3
Auswahl NPN/PNP/externe Versorgung
S4
Klemme A3 Auswahl Analog/PTC-Eingang
S5
Klemme FM/AM-Signal-Auswahl
DE 16
2B0004 bis 2B0081
2B0110 bis 2B0138
4B0002 bis 4B0044
4B0058 bis 4B0072
Netzanschlussklemme
Bremswiderstand
• Anschluss
Zwischenkreisdrossel
(+1, +2) (entfernen Sie
die Brücke zwischen +1
• Gleichstromversorgung
und +2)
(+1, −)
• Gleichstromversorgung
(+1, −)
nicht vorhanden
E(G) HC H1 H2 DM+ DM- IG R+ R- S+ S-
V+ AC V- A1 A2 A3 FM AM AC MP RP AC
S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP
YASKAWA Europe TOGP C710606 48A - Frequenzumrchter A1000 1000Hz Software - Kurzanleitung
Typ
2B0169 bis 2B0415
4B0088 bis 4B0414
Umrichterausgang
nicht vorhanden
nicht vorhanden
• Gleichstromversorgung
(+1, −)
• Anschluss externer
Brems-Chopper (+3, −)
−
S5
S4
M3 M6 M4
M1 M2 M5
MA MB MC
FM/AM: Spannungsausgang
Zum Anschluss des Umrichters
an die Versorgungsspannung.
Zum Anschluss des Motors.
Verfügbar zum Anschluss
eines optionalen
Bremswiderstands
Für den Anschluss
• einer Gleichstromversorgung
(Klemmen +1 und - sind
nicht CE oder UL
zertifiziert)
• eines Brems-Choppers
• einer Zwischenkreisdrossel
Erdungsklemme
Verwenden Sie zum Lösen der
Klemmen einen flachen
Schraubendreher mit einer Breite
von maximal 2,5 mm und einer
Stärke von maximal 0,6 mm.
I
V
V
Strom
Spannung
Aus
An
Externe 24 V DC-
Quelle (PNP)
Senke (NPN)
Spannungsversorgung
PTC
PTC
AI
AI
Analogeingang PTC-Eingang
V
I
FM
AM
FM
AM
FM: Stromausgang
AM: Spannungsausgang
Funktion
I
V
...
I
