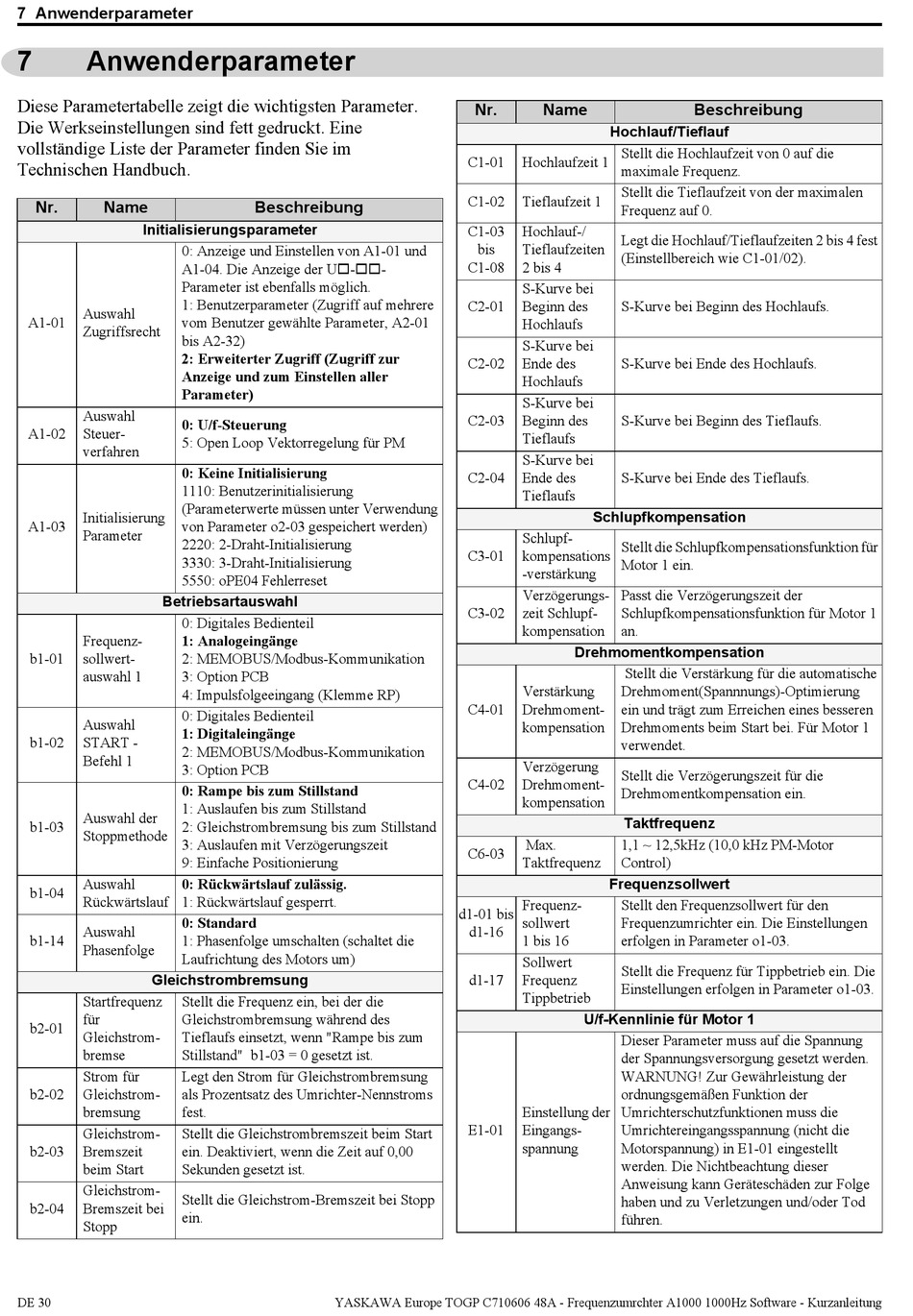

7 Anwenderparameter
7
Anwenderparameter
Diese Parametertabelle zeigt die wichtigsten Parameter.
Die Werkseinstellungen sind fett gedruckt. Eine
vollständige Liste der Parameter finden Sie im
Technischen Handbuch.
Nr.
Name
Initialisierungsparameter
0: Anzeige und Einstellen von A1-01 und
A1-04. Die Anzeige der U--
Parameter ist ebenfalls möglich.
1: Benutzerparameter (Zugriff auf mehrere
Auswahl
A1-01
vom Benutzer gewählte Parameter, A2-01
Zugriffsrecht
bis A2-32)
2: Erweiterter Zugriff (Zugriff zur
Anzeige und zum Einstellen aller
Parameter)
Auswahl
0: U/f-Steuerung
A1-02
Steuer-
5: Open Loop Vektorregelung für PM
verfahren
0: Keine Initialisierung
1110: Benutzerinitialisierung
(Parameterwerte müssen unter Verwendung
Initialisierung
A1-03
von Parameter o2-03 gespeichert werden)
Parameter
2220: 2-Draht-Initialisierung
3330: 3-Draht-Initialisierung
5550: oPE04 Fehlerreset
Betriebsartauswahl
0: Digitales Bedienteil
Frequenz-
1: Analogeingänge
b1-01
sollwert-
2: MEMOBUS/Modbus-Kommunikation
auswahl 1
3: Option PCB
4: Impulsfolgeeingang (Klemme RP)
0: Digitales Bedienteil
Auswahl
1: Digitaleingänge
b1-02
START -
2: MEMOBUS/Modbus-Kommunikation
Befehl 1
3: Option PCB
0: Rampe bis zum Stillstand
1: Auslaufen bis zum Stillstand
Auswahl der
b1-03
2: Gleichstrombremsung bis zum Stillstand
Stoppmethode
3: Auslaufen mit Verzögerungszeit
9: Einfache Positionierung
Auswahl
0: Rückwärtslauf zulässig.
b1-04
Rückwärtslauf
1: Rückwärtslauf gesperrt.
0: Standard
Auswahl
b1-14
1: Phasenfolge umschalten (schaltet die
Phasenfolge
Laufrichtung des Motors um)
Gleichstrombremsung
Startfrequenz
Stellt die Frequenz ein, bei der die
für
Gleichstrombremsung während des
b2-01
Gleichstrom-
Tieflaufs einsetzt, wenn "Rampe bis zum
bremse
Stillstand" b1-03 = 0 gesetzt ist.
Strom für
Legt den Strom für Gleichstrombremsung
b2-02
Gleichstrom-
als Prozentsatz des Umrichter-Nennstroms
bremsung
fest.
Gleichstrom-
Stellt die Gleichstrombremszeit beim Start
b2-03
Bremszeit
ein. Deaktiviert, wenn die Zeit auf 0,00
beim Start
Sekunden gesetzt ist.
Gleichstrom-
Stellt die Gleichstrom-Bremszeit bei Stopp
b2-04
Bremszeit bei
ein.
Stopp
DE 30
Beschreibung
YASKAWA Europe TOGP C710606 48A - Frequenzumrchter A1000 1000Hz Software - Kurzanleitung
Nr.
Name
Hochlauf/Tieflauf
Stellt die Hochlaufzeit von 0 auf die
C1-01
Hochlaufzeit 1
maximale Frequenz.
Stellt die Tieflaufzeit von der maximalen
C1-02
Tieflaufzeit 1
Frequenz auf 0.
C1-03
Hochlauf-/
Legt die Hochlauf/Tieflaufzeiten 2 bis 4 fest
bis
Tieflaufzeiten
(Einstellbereich wie C1-01/02).
C1-08
2 bis 4
S-Kurve bei
C2-01
Beginn des
S-Kurve bei Beginn des Hochlaufs.
Hochlaufs
S-Kurve bei
C2-02
Ende des
S-Kurve bei Ende des Hochlaufs.
Hochlaufs
S-Kurve bei
C2-03
Beginn des
S-Kurve bei Beginn des Tieflaufs.
Tieflaufs
S-Kurve bei
C2-04
Ende des
S-Kurve bei Ende des Tieflaufs.
Tieflaufs
Schlupfkompensation
Schlupf-
Stellt die Schlupfkompensationsfunktion für
C3-01
kompensations
Motor 1 ein.
-verstärkung
Verzögerungs-
Passt die Verzögerungszeit der
C3-02
zeit Schlupf-
Schlupfkompensationsfunktion für Motor 1
kompensation
an.
Drehmomentkompensation
Stellt die Verstärkung für die automatische
Verstärkung
Drehmoment(Spannnungs)-Optimierung
C4-01
Drehmoment-
ein und trägt zum Erreichen eines besseren
kompensation
Drehmoments beim Start bei. Für Motor 1
verwendet.
Verzögerung
Stellt die Verzögerungszeit für die
C4-02
Drehmoment-
Drehmomentkompensation ein.
kompensation
Taktfrequenz
Max.
1,1 ~ 12,5kHz (10,0 kHz PM-Motor
C6-03
Taktfrequenz
Control)
Frequenzsollwert
Frequenz-
Stellt den Frequenzsollwert für den
d1-01 bis
sollwert
Frequenzumrichter ein. Die Einstellungen
d1-16
1 bis 16
erfolgen in Parameter o1-03.
Sollwert
Stellt die Frequenz für Tippbetrieb ein. Die
d1-17
Frequenz
Einstellungen erfolgen in Parameter o1-03.
Tippbetrieb
U/f-Kennlinie für Motor 1
Dieser Parameter muss auf die Spannung
der Spannungsversorgung gesetzt werden.
WARNUNG! Zur Gewährleistung der
ordnungsgemäßen Funktion der
Einstellung der
Umrichterschutzfunktionen muss die
E1-01
Eingangs-
Umrichtereingangsspannung (nicht die
spannung
Motorspannung) in E1-01 eingestellt
werden. Die Nichtbeachtung dieser
Anweisung kann Geräteschäden zur Folge
haben und zu Verletzungen und/oder Tod
führen.
Beschreibung
