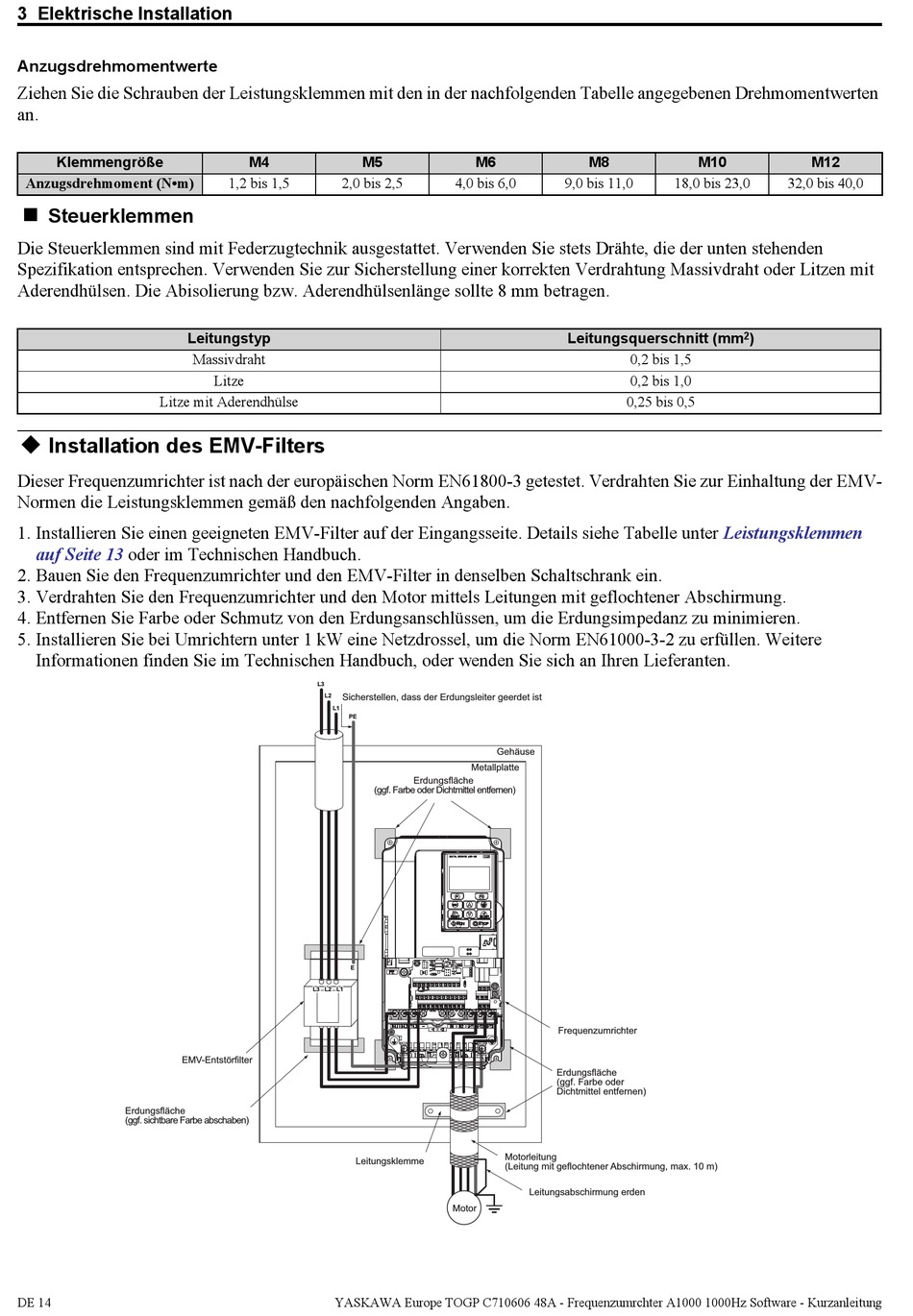

3 Elektrische Installation
Anzugsdrehmomentwerte
Ziehen Sie die Schrauben der Leistungsklemmen mit den in der nachfolgenden Tabelle angegebenen Drehmomentwerten
an.
Klemmengröße
Anzugsdrehmoment (N•m)
Steuerklemmen
Die Steuerklemmen sind mit Federzugtechnik ausgestattet. Verwenden Sie stets Drähte, die der unten stehenden
Spezifikation entsprechen. Verwenden Sie zur Sicherstellung einer korrekten Verdrahtung Massivdraht oder Litzen mit
Aderendhülsen. Die Abisolierung bzw. Aderendhülsenlänge sollte 8 mm betragen.
Leitungstyp
Litze mit Aderendhülse
Installation des EMV-Filters
Dieser Frequenzumrichter ist nach der europäischen Norm EN61800-3 getestet. Verdrahten Sie zur Einhaltung der EMV-
Normen die Leistungsklemmen gemäß den nachfolgenden Angaben.
1. Installieren Sie einen geeigneten EMV-Filter auf der Eingangsseite. Details siehe Tabelle unter
auf Seite 13
oder im Technischen Handbuch.
2. Bauen Sie den Frequenzumrichter und den EMV-Filter in denselben Schaltschrank ein.
3. Verdrahten Sie den Frequenzumrichter und den Motor mittels Leitungen mit geflochtener Abschirmung.
4. Entfernen Sie Farbe oder Schmutz von den Erdungsanschlüssen, um die Erdungsimpedanz zu minimieren.
5. Installieren Sie bei Umrichtern unter 1 kW eine Netzdrossel, um die Norm EN61000-3-2 zu erfüllen. Weitere
Informationen finden Sie im Technischen Handbuch, oder wenden Sie sich an Ihren Lieferanten.
EMV-Entstörfilter
Erdungsfläche
(ggf. sichtbare Farbe abschaben)
DE 14
M4
M5
1,2 bis 1,5
2,0 bis 2,5
Massivdraht
Litze
L3
L2
Sicherstellen, dass der Erdungsleiter geerdet ist
L1
PE
E
L3
L3 L2 L1
L3 L2
L2 L1
L1
Leitungsklemme
YASKAWA Europe TOGP C710606 48A - Frequenzumrchter A1000 1000Hz Software - Kurzanleitung
M6
4,0 bis 6,0
Gehäuse
Metallplatte
Erdungsfläche
(ggf. Farbe oder Dichtmittel entfernen)
Motorleitung
(Leitung mit geflochtener Abschirmung, max. 10 m)
Leitungsabschirmung erden
Motor
M8
M10
9,0 bis 11,0
18,0 bis 23,0
Leitungsquerschnitt (mm
0,2 bis 1,5
0,2 bis 1,0
0,25 bis 0,5
Leistungsklemmen
Frequenzumrichter
Erdungsfläche
(ggf. Farbe oder
Dichtmittel entfernen)
M12
32,0 bis 40,0
2
)
