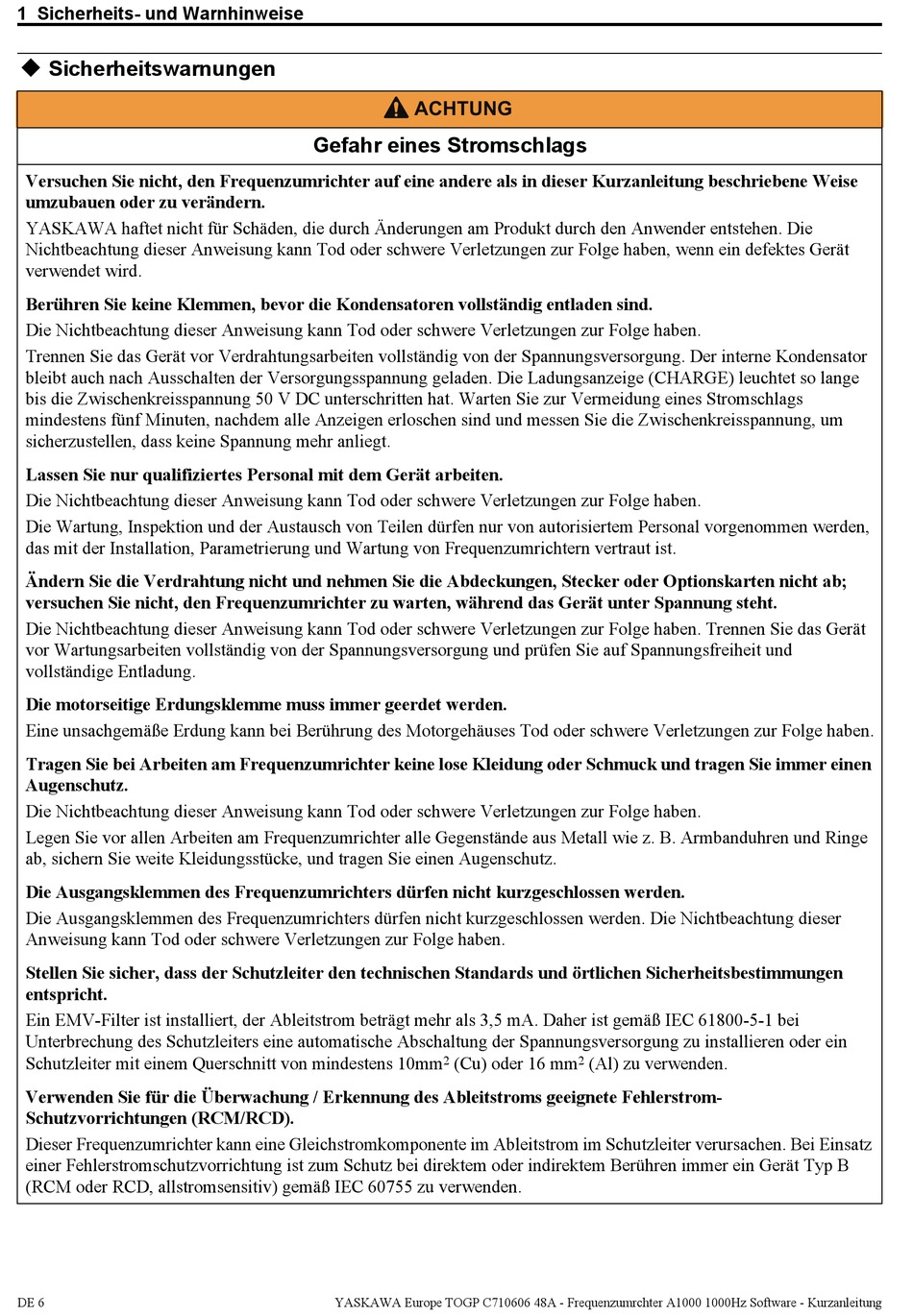

1 Sicherheits- und Warnhinweise
Sicherheitswarnungen
Versuchen Sie nicht, den Frequenzumrichter auf eine andere als in dieser Kurzanleitung beschriebene Weise
umzubauen oder zu verändern.
YASKAWA haftet nicht für Schäden, die durch Änderungen am Produkt durch den Anwender entstehen. Die
Nichtbeachtung dieser Anweisung kann Tod oder schwere Verletzungen zur Folge haben, wenn ein defektes Gerät
verwendet wird.
Berühren Sie keine Klemmen, bevor die Kondensatoren vollständig entladen sind.
Die Nichtbeachtung dieser Anweisung kann Tod oder schwere Verletzungen zur Folge haben.
Trennen Sie das Gerät vor Verdrahtungsarbeiten vollständig von der Spannungsversorgung. Der interne Kondensator
bleibt auch nach Ausschalten der Versorgungsspannung geladen. Die Ladungsanzeige (CHARGE) leuchtet so lange
bis die Zwischenkreisspannung 50 V DC unterschritten hat. Warten Sie zur Vermeidung eines Stromschlags
mindestens fünf Minuten, nachdem alle Anzeigen erloschen sind und messen Sie die Zwischenkreisspannung, um
sicherzustellen, dass keine Spannung mehr anliegt.
Lassen Sie nur qualifiziertes Personal mit dem Gerät arbeiten.
Die Nichtbeachtung dieser Anweisung kann Tod oder schwere Verletzungen zur Folge haben.
Die Wartung, Inspektion und der Austausch von Teilen dürfen nur von autorisiertem Personal vorgenommen werden,
das mit der Installation, Parametrierung und Wartung von Frequenzumrichtern vertraut ist.
Ändern Sie die Verdrahtung nicht und nehmen Sie die Abdeckungen, Stecker oder Optionskarten nicht ab;
versuchen Sie nicht, den Frequenzumrichter zu warten, während das Gerät unter Spannung steht.
Die Nichtbeachtung dieser Anweisung kann Tod oder schwere Verletzungen zur Folge haben. Trennen Sie das Gerät
vor Wartungsarbeiten vollständig von der Spannungsversorgung und prüfen Sie auf Spannungsfreiheit und
vollständige Entladung.
Die motorseitige Erdungsklemme muss immer geerdet werden.
Eine unsachgemäße Erdung kann bei Berührung des Motorgehäuses Tod oder schwere Verletzungen zur Folge haben.
Tragen Sie bei Arbeiten am Frequenzumrichter keine lose Kleidung oder Schmuck und tragen Sie immer einen
Augenschutz.
Die Nichtbeachtung dieser Anweisung kann Tod oder schwere Verletzungen zur Folge haben.
Legen Sie vor allen Arbeiten am Frequenzumrichter alle Gegenstände aus Metall wie z. B. Armbanduhren und Ringe
ab, sichern Sie weite Kleidungsstücke, und tragen Sie einen Augenschutz.
Die Ausgangsklemmen des Frequenzumrichters dürfen nicht kurzgeschlossen werden.
Die Ausgangsklemmen des Frequenzumrichters dürfen nicht kurzgeschlossen werden. Die Nichtbeachtung dieser
Anweisung kann Tod oder schwere Verletzungen zur Folge haben.
Stellen Sie sicher, dass der Schutzleiter den technischen Standards und örtlichen Sicherheitsbestimmungen
entspricht.
Ein EMV-Filter ist installiert, der Ableitstrom beträgt mehr als 3,5 mA. Daher ist gemäß IEC 61800-5-1 bei
Unterbrechung des Schutzleiters eine automatische Abschaltung der Spannungsversorgung zu installieren oder ein
Schutzleiter mit einem Querschnitt von mindestens 10mm
Verwenden Sie für die Überwachung / Erkennung des Ableitstroms geeignete Fehlerstrom-
Schutzvorrichtungen (RCM/RCD).
Dieser Frequenzumrichter kann eine Gleichstromkomponente im Ableitstrom im Schutzleiter verursachen. Bei Einsatz
einer Fehlerstromschutzvorrichtung ist zum Schutz bei direktem oder indirektem Berühren immer ein Gerät Typ B
(RCM oder RCD, allstromsensitiv) gemäß IEC 60755 zu verwenden.
DE 6
ACHTUNG
Gefahr eines Stromschlags
2
(Cu) oder 16 mm
YASKAWA Europe TOGP C710606 48A - Frequenzumrchter A1000 1000Hz Software - Kurzanleitung
2
(Al) zu verwenden.
