Einstellungen
9.2 (2.4.2.1) Relais
Wählen Sie die Relais aus, die Sie einstellen möchten.
•Alles auswählen Alle Relais werden ausgewählt.
•Keine Auswahl Kein Relais wird ausgewählt.
Die bisherige Auswahl wird invertiert (umgekehrt).
•Auswahl invertieren
•Relais 1 (BS 2/1) Ein einzelnes Relais wird ausgewählt.
•Relais 2 (BS 2/2)
9.2 2.4.2.1.1 TEST
Den Funktionstest des Relais können Sie aktivieren oder deaktivieren. Dies betrifft nur
den manuell durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes.
Der manuelle Test überprüft die Schaltfunktion der Relais.
•ein
Der manuelle Test überprüft nicht die Schaltfunktion der Relais.
•aus
9.2 2.4.2.1.2 Arbeitsweise
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen.
Normally closed - Ruhestromschaltung Kontakte 11-12-14 / 21-22-24
•N/C
(Das Alarmrelais ist im fehlerfreien Zustand angezogen).
Normally opened - Arbeitsstromschaltung Kontakte 11-12-14 / 21-22-24
•N/O
(Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen).
9.2 2.4.2.1.3 Funktion 1

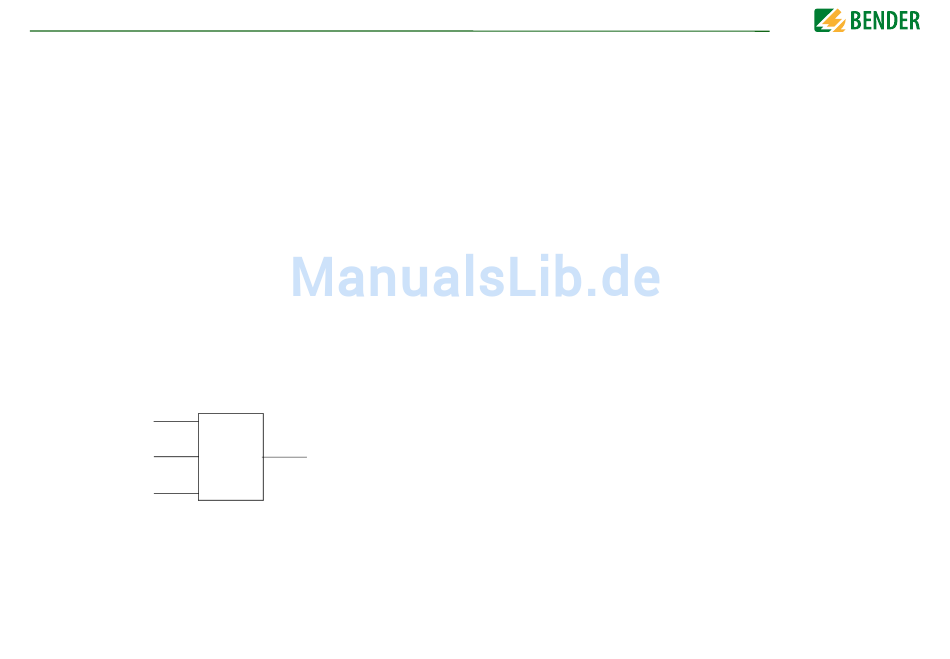

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer
ODER-Verknüpfung verbunden:
Funktion 1
Funktion 2
Funktion 3
52
≥ 1
Reaktion
Einstellungen
Stellen Sie eine Funktion für die Ausgänge ein:
•aus Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs, wenn auf einem Messkanal ein
•I
ΔL
Isolationsfehler (EDS-Funktion) gefunden wurde.
Zustandswechsel des Ausgangs, wenn eine Überschreitung des
•I
ΔN
Differenzstromes (RCM–Funktion) festgestellt wurde.
Zustandswechsel des Ausgangs bei einem internen Fehler des
•Gerätefehler
Gerätes.
Zustandswechsel des Ausgangs beim Auftreten einer der
•Anschlussfehler
folgenden Anschlussfehler der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
•Isolations-
Der Summer signalisiert die aktive Isolationsfehlersuche (nur für
Summer einstellbar).
fehlersuche aktiv
Zustandswechsel des Ausgangs bei allen auftretenden Alarm-
•Sammelalarm
und Fehlermeldungen (I
Gerätefehler).
9.2 2.4.2.1.4 Funktion 2
Siehe

"9.2 2.4.2.1.3 Funktion

1".
9.2 2.4.2.1.5 Funktion 3
Siehe "9.2 2.4.2.1.3 Funktion 1".
9.2 (2.4.2.2) Summer
Wählen Sie die Summer aus, die Sie einstellen möchten.
•Alles auswählen Alle Summer werden ausgewählt.
•Keine Auswahl Kein Summer wird ausgewählt.
Die bisherige Auswahl wird invertiert (umgekehrt).
•Auswahl invertieren
•Summer 1 (BS 2/1) Ein einzelner Summer wird ausgewählt.
Weisen Sie danach den ausgewählten Summern zu, bei welchen Ereignissen sie auslösen
sollen.
9.2 2.4.2.2.1 TEST
Siehe "9.2 2.4.2.1.1 TEST".
9.2 2.4.2.2.2 Funktion 1
Siehe "9.2 2.4.2.1.3 Funktion 1".
-Alarm, I -Alarm, Anschluss- und
ΔL ΔN
