Einstellungen
9.2

(1.1.3) Fehlerspeicher

Automatisches Zurücksetzen von inaktiven Fehlern an den Ausgängen Relais 1, Relais 2,
Digitalausgang 1, Digitalausgang 2:
Wird ein Fehler inaktiv, bleiben die programmierten Ausgänge im
•ein
Fehlerzustand bis das System manuell zurückgesetzt wird.
Wird ein Fehler inaktiv, wechseln die programmierten Ausgänge
•aus
den Zustand selbsttätig.
9.2

(1.2) DC-Alarm

Der DC-Alarm wird bei einer DC-Verlagerungsspannung (U
9.2

(1.2.1) Alarm

Der DC-Alarm wird bei einer DC-Verlagerungsspannung ausgelöst.
•ein
Der DC-Alarm wird NICHT bei einer DC-Verlagerungsspannung aus-
•aus
gelöst.
9.2

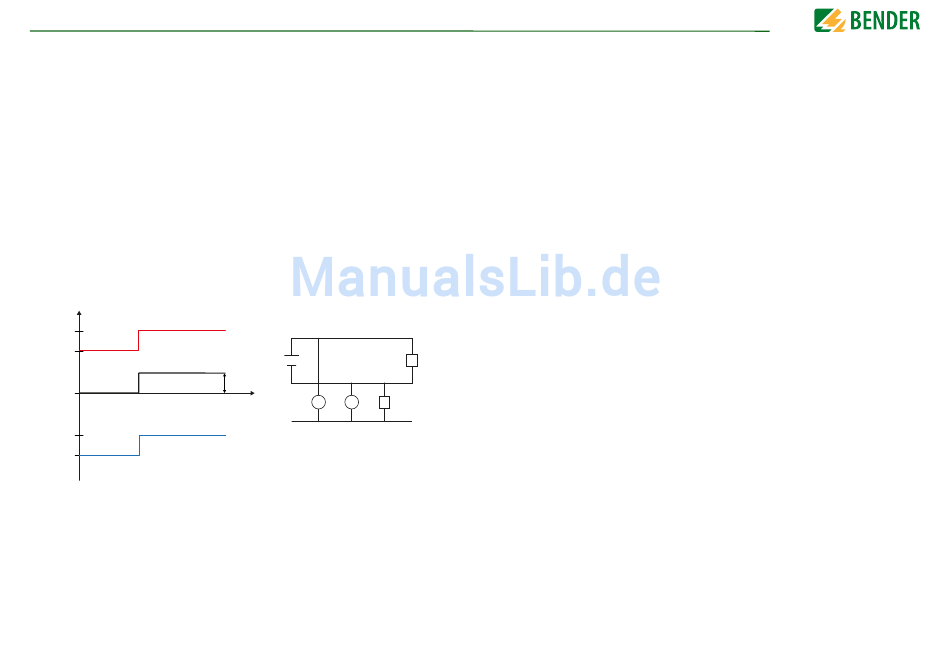

(1.2.2) U(DC-E)

Stellen Sie den DC-Alarm auf einen Wert zwischen 20 V und 1 kV ein.
U
120 V
100 V
0 V
R
f
-80 V
-100 V
44
) im Netz ausgelöst.
DC-E
U1
DC+
200 V
U
DC-E
DC-
t
R
U1 U2
f
U2
U =(U +U )/2=(120 V-80 V)/2=20 V
DC-E 1 2
Einstellungen
9.2

(1.3) Profil

Passen Sie den Einsatzbereich des ISOMETER®s auf Ihr Netzprofil an. Eine Beschreibung
der Profile finden Sie unter .
Zur Wahl stehen:
Für die meisten IT-Systeme geeignet.
•Leistungskreise
Nicht empfohlen für Spannungen > 230 V.
•Steuerkreise
•Generator Schnelle Messzeiten, schnelle Fehlersuche möglich.
•Hohe Kapazität Geeignet für Netze mit hohen Ableitkapazitäten.
Geeignet für Netze mit dynamischer Frequenzregelung durch
•Umrichter >10 Hz
Umrichter im Bereich von 10...460 Hz.
Geeignet für Netze mit sehr niederfrequenten Frequenz-
•Umrichter <10 Hz
regelungen im Bereich von 0,1...460 Hz.
Ermöglich dem Bender Service kundenspezifische Einstellungen
•Kundenspezifisch
vorzunehmen
9.2

(1.4) Netzform

Passen Sie das ISOMETER® an das zu überwachende IT-System an. Zur Wahl stehen:
"Anschluss an ein DC-Netz" auf Seite 23
•DC DC-Netz (siehe
•AC 1-phasiges AC-Netz (siehe
"Anschluss an ein 3(N)AC-Netz" auf Seite 22
•3AC 3AC-Netz (siehe
9.2

(1.5) ISOnet

Nehmen Sie Einstellungen zur Nutzung der ISOnet-Funktion vor.
Die ISOnet-Funktion stellt über die Ethernet-Verbindung sicher, dass immer nur ein
ISOMETER® im Verbund aktiv ist, wenn mehrere ISOMETER® in einem IT-System ange-
schlossenen sind.
Für weitere Informationen zur ISOnet-Funktion siehe
Seite 65.
9.2

(1.5.1) ISOnet

Aktivieren oder deaktivieren Sie die ISOnet-Funktion
Die ISOnet ist abgeschaltet
•aus
•BCOM ISOnet Funktion ist über BCOM aktiviert
9.2

(1.5.2) Anzahl Teilnehmer

Stellen Sie die Anzahl der Teilnehmer (2...20) in einem Subsystem ein.
)
"Anschluss an ein AC-Netz" auf Seite 23
)
"Netztrennung via ISOnet" ab
