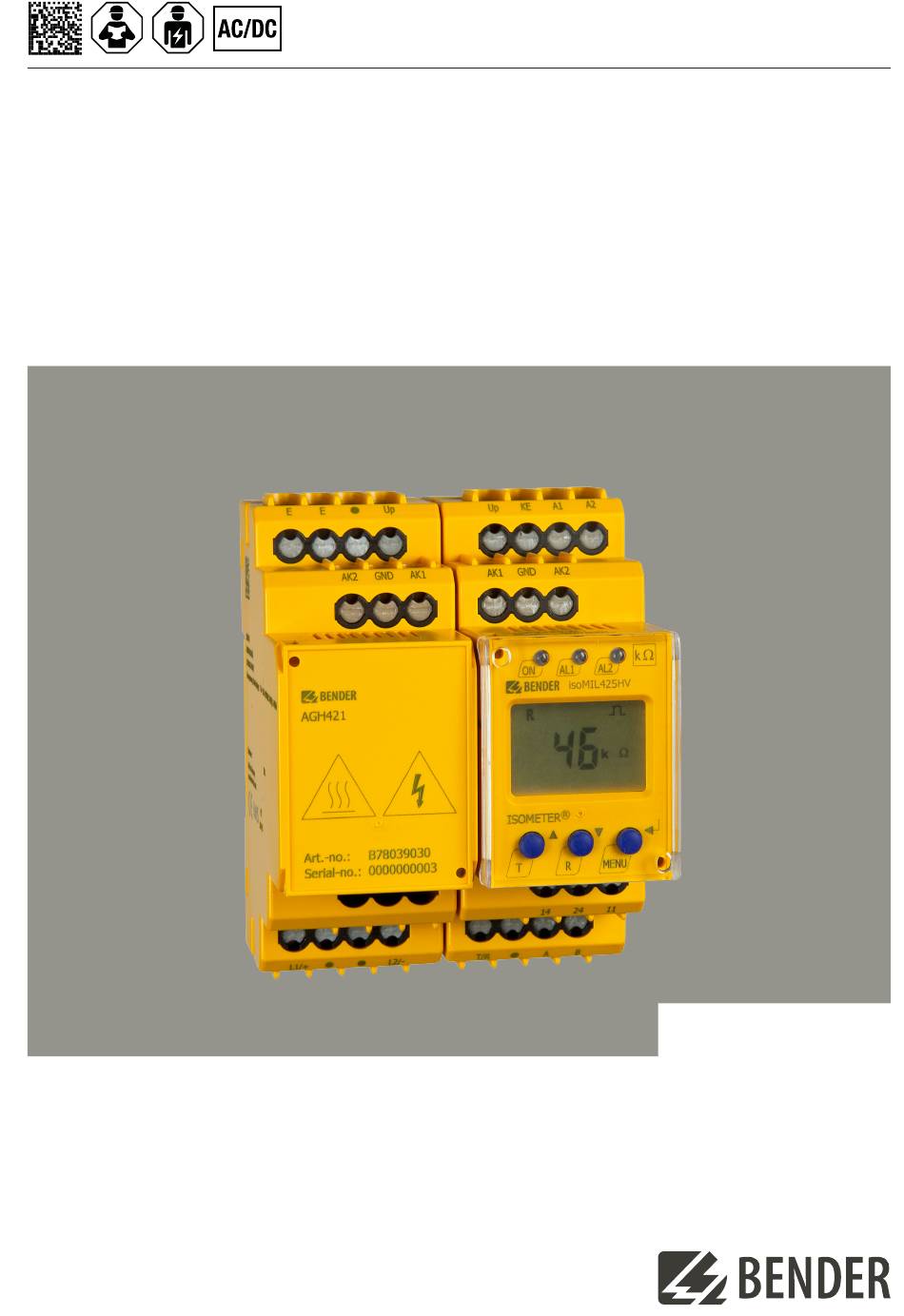

- Seite 1 Handbuch DE ISOMETER® isoMIL425HV Isolationsüberwachungsgerät mit Ankoppelgerät AGH421 für ungeerdete AC-, AC/DC- und DC-Netze für militärische Anwendungen bis 3(N)AC, AC 690 V, DC 1000 V Software-Version: D460 V1.xx isoMIL425HV_D00204_06_M_XXDE/08.2023...
- Seite 2 isoMIL425HV_D00204_06_M_XXDE/08.2023...
-
Seite 3: Inhaltsverzeichnis
Benutzung des Handbuchs..........................5 Kennzeichnung wichtiger Hinweise und Informationen..............5 Zeichen und Symbole............................5 Service und Support............................5 Schulungen und Seminare...........................6 Lieferbedingungen............................6 Kontrolle, Transport und Lagerung......................6 Gewährleistung und Haftung........................6 Entsorgung von Bender-Geräten.......................7 1.10 Sicherheit................................7 Funktion......................8 Bestimmungsgemäße Verwendung......................8 Gerätemerkmale...............................8 Funktionsbeschreibung..........................9 2.3.1 Überwachung des Isolationswiderstands.................... - Seite 4 Inhaltsverzeichnis Menü-Übersicht..............................21 Messwerte anzeigen.............................22 Ansprechwerte einstellen (AL)......................... 23 4.4.1 Ansprechwerte für Isolationsüberwachung einstellen..............23 4.4.2 Ansprechwerte für Unterspannung und Überspannung einstellen.......... 23 4.4.3 Übersicht Ansprechwerte...........................23 Fehlerspeicher, Alarmrelais und Schnittstellen konfigurieren (out)...........23 4.5.1 Relais konfigurieren............................24 4.5.2 Meldungen den Relais zuordnen......................24 4.5.3 Fehlerspeicher aktivieren oder deaktivieren..................
-
Seite 5: Allgemeine Hinweise
Informationen können bei einer optimalen Nutzung des Produktes behilflich sein. Zeichen und Symbole Entsorgung Vor Nässe schützen Vor Staub schützen Temperaturbereich Recycling RoHS Richtlinien Service und Support Informationen und Kontaktdaten zu Kunden-, Reparatur- oder Vor-Ort-Service für Bender-Geräte sind unter www.bender.de > service-support > schnelle-hilfe einzusehen. isoMIL425HV_D00204_06_M_XXDE/08.2023... -
Seite 6: Schulungen Und Seminare
Regelmäßig stattfindende Präsenz- oder Onlineseminare für Kunden und Interessenten: www.bender.de > Fachwissen > Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender GmbH & Co. KG. Sie sind gedruckt oder als Datei erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der... -
Seite 7: Entsorgung Von Bender-Geräten
ISOMETER® isoMIL425HV Entsorgung von Bender-Geräten Beachten Sie die nationalen Vorschriften und Gesetze zur Entsorgung des Gerätes. Weitere Hinweise zur Entsorgung von Bender-Geräten unter www.bender.de > Service & Support 1.10 Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln. -
Seite 8: Funktion
700 F • Zwei getrennt einstellbare Ansprechwert-Bereiche von 1…500 k (Vorwarnung, Alarm) • RS-485 (galvanisch getrennt) mit folgenden Protokollen: – BMS (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten – Modbus RTU – IsoData (für kontinuierliche Datenausgabe) • Passwortschutz gegen unbefugtes Ändern von Parametern... -
Seite 9: Funktionsbeschreibung
ISOMETER® isoMIL425HV Funktionsbeschreibung Das ISOMETER® misst den Isolationswiderstand R sowie die Netzableitkapazität C zwischen dem zu überwachenden Netz (L1/+, L2/–) und Erde (PE). Der Effektivwert der Netznennspannung U zwischen L1/+ und L2/– sowie die Verlagerungsspannungen U (zwischen L1/+ und Erde) und U (zwischen L2/–... -
Seite 10: Funktion
Funktion 2.3.1 Überwachung des Isolationswiderstands Der Isolationswiderstand R wird anhand der Parameter 'R1' (Vorwarnung) und 'R2' (Alarm) überwacht (siehe Kapitel 4.4). Der Wert 'R1' kann nur größer als der Wert 'R2' eingestellt werden. Erreicht oder unterschreitet der Isolationswiderstand R die aktivierten Werte 'R1' oder 'R2', führt dies zu einer Alarmmeldung. Überschreitet R die Werte 'R1' oder 'R2' zuzüglich des Hysteresewerts, wird der Alarm gelöscht. -
Seite 11: Automatischer Selbsttest
ISOMETER® isoMIL425HV Fehlercode Bedeutung Messtechnikfehler Der Isolationsmesswert wird aufgrund von Netzstörungen oder eines Gerätefehlers nicht mehr aktualisiert. Gleichzeitig werden Vorwarnung und Alarm für den Isolationsmesswert gesetzt. E.05 Kalibrierung ungültig nach Software-Update 'E.05' erscheint mit 'E.08': Die Software ist nicht kompatibel zur Kalibrierung des Geräts. Maßnahme: Bisherige Software-Version installieren oder das Gerät im Werk kalibrieren lassen. -
Seite 12: Funktionsstörung
('Err') gesetzt, im Display erscheint 'E.xx' als Kennung für den Fehlertyp xx und die LEDs 'ON'/'AL1'/'AL2' blinken. Sollte der Fehler nach einem Geräteneustart oder dem Zurücksetzen auf die Werkseinstellung wiederholt auftreten, sollte Kontakt zum Bender-Service aufgenommen werden. 2.3.5 Meldezuordnung der Alarmrelais K1/K2 Den Alarmrelais können über das Menü... -
Seite 13: Passwortschutz (On, Off)
Die angehakten Werte in der Tabelle im Abschnitt 'Messwerte anzeigen' können gespeichert werden. 2.3.11 Digitale Schnittstelle Das ISOMETER® benutzt die serielle Hardware-Schnittstelle RS-485 mit folgenden Protokollen: • BMS Das BMS-Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. • Modbus RTU Modbus RTU ist ein Anwendungsschicht-Messaging-Protokoll und bietet Master/Slave-Kommunikation zwischen Geräten, die zusammen über Bussysteme und Netzwerke verbunden sind. - Seite 14 Funktion • IsoData Das ISOMETER® sendet etwa sekündlich einen ASCII-Datenstring. Eine Kommunikation mit dem ISOMETER® ist in diesem Modus nicht möglich und es dürfen keine weiteren Sender an der RS-485-Busleitung angeschlossen sein. Der ASCII-Datenstring für das ISOMETER® ist in IsoData-Datenstring beschrieben. Das IsoData-Protokoll kann durch das Senden des Befehls 'Adr3' während einer Sendepause des ISOMETER®s beendet werden.
-
Seite 15: Montage, Anschluss Und Inbetriebnahme
ISOMETER® isoMIL425HV Montage, Anschluss und Inbetriebnahme Abmessungen 45 70,5 31,1 47,5 74,5 Abbildung: Maßbild (in mm) Montage VORSICHT Sachschaden durch Hitze Bei Betrieb an Netzspannungen U > 800 V kann das Gehäuse des AGH über 60 °C heiß werden. • AGH mit 30 mm seitlichem Abstand zu benachbarten Geräten montieren. Abbildung: Montage auf Hutschiene (links) oder mit Schraubbefestigung (rechts) isoMIL425HV_D00204_06_M_XXDE/08.2023... -
Seite 16: Anschluss
Montage, Anschluss und Inbetriebnahme Anschluss VORSICHT Verletzungsgefahr durch Berühren heißer Oberflächen! Bei Betrieb an Netzspannungen > 800 V kann das Gehäuse des AGH über 60 °C heiß sein. • Geräteflächen nach Zuschalten der Netzspannung nicht berühren. VORSICHT Mit einem externen Stopp-Schalter zwischen den Klemmen 'F' und 'Up' darf nur ein ISOMETER® angesteuert werden. - Seite 17 ISOMETER® isoMIL425HV Anschlussbild Abbildung: Anschlussbild isoMIL425HV_D00204_06_M_XXDE/08.2023...
-
Seite 18: Inbetriebnahme
Montage, Anschluss und Inbetriebnahme Inbetriebnahme Korrekten Anschluss des ISOMETER®s an das zu überwachende Netz prüfen. Versorgungsspannung U für das ISOMETER® zuschalten. Das Gerät führt eine Kalibrierung, einen Selbsttest und eine Justierung auf das zu überwachende IT-Netz durch. Dieser Ablauf kann bei großen Netzableitkapazitäten bis zu 4 min dauern. Danach wird der aktuelle Isolationswiderstand als Standardanzeige eingeblendet, z. -
Seite 19: Bedienung
ISOMETER® isoMIL425HV Bedienung Bedien- und Display-Elemente Gerätefront Bedienelemente Funktion In Betrieb Vorwarnung Überspannung Alarm Unterspannung Aufwärts-Taste / Abwärts-Taste – Im Menü aufwärts oder abwärts bewegen. – Wert erhöhen oder verringern. Test-Taste (> 1,5 s drücken) Reset-Taste (> 1,5 s drücken) Eingabe-Taste –... - Seite 20 Bedienung Display Display-Elemente Funktion Netzspannung U Isolationswiderstand R Netzableitkapazität C Überwachte Leiter L1 L2 Spannungsart DC Pulssymbol: Störungsfreie Messwertaktualisierung Spannungsart AC °C Messwerte und Einheiten μ n F Hz k M Ω % m V A s Passwortschutz aktiv Im Menübetrieb wird die Arbeitsweise des jeweiligen Alarmrelais angezeigt.
-
Seite 21: Menü-Übersicht
ISOMETER® isoMIL425HV Menü-Übersicht Messwertanzeige Menüauswahl Parametereingabe Menüpunkt Parameter Ansprechwerte abfragen und einstellen Fehlerspeicher, Alarmrelais und Schnittstelle konfigurieren Verzögerungszeiten und Selbsttestzyklus einstellen Gerätesteuerung parametrieren Software-Version abfragen Historienspeicher abfragen und löschen Zur nächsthöheren Menüebene bewegen isoMIL425HV_D00204_06_M_XXDE/08.2023... -
Seite 22: Messwerte Anzeigen
Bedienung Messwerte anzeigen Übersicht Display Beschreibung Isolationswiderstand R ✓ ± R k 1 k … 5 M Netzableitkapazität C ✓ C µF 1 µF … 700 µF Netznennspannung U (L1 - L2) ✓ ~ ± U L1 L2 V …1,2 kV Verlagerungsspannung U (L1/+ - PE) ✓... -
Seite 23: Ansprechwerte Einstellen (Al)
ISOMETER® isoMIL425HV Ansprechwerte einstellen (AL) 4.4.1 Ansprechwerte für Isolationsüberwachung einstellen Anleitung Menü 'AL' öffnen. Parameter 'R1' für Vorwarnung oder Parameter 'R2' für Alarm wählen. Wert einstellen und mit Enter bestätigen. 4.4.2 Ansprechwerte für Unterspannung und Überspannung einstellen Anleitung Menü 'AL' öffnen. Parameter 'U <' für Unterspannung oder Parameter 'U >' für Überspannung wählen. -
Seite 24: Relais Konfigurieren
Bedienung 4.5.1 Relais konfigurieren Relais K1 Relais K2 Beschreibung Display Display Arbeitsweise n.o. n.o. Relais n.c./n.o. FAC Werkseinstellung Kundeneinstellung 4.5.2 Meldungen den Relais zuordnen Die Einstellung 'on' ordnet die einzelnen Meldungen/Alarme dem jeweiligen Relais zu. Die LED-Anzeige ist direkt den Meldungen zugeordnet und hat keinen Bezug zu den Relais. Kann das Gerät einen asymmetrischen Isolationsfehler dem entsprechenden Leiter (L1/+ oder L2/–) zuordnen, setzt es nur die jeweilige Meldung. -
Seite 25: Fehlerspeicher Aktivieren Oder Deaktivieren
ISOMETER® isoMIL425HV 4.5.3 Fehlerspeicher aktivieren oder deaktivieren Display Beschreibung Memory-Funktion für Alarmmeldungen (Fehlerspeicher) FAC Werkseinstellung Kundeneinstellung 4.5.4 Schnittstelle konfigurieren Display Einstellwert Beschreibung Bereich Adr = 0 aktiviert isoData mit kontinuierlicher 0/3…90 Bus-Adr. Datenausgabe (115k2, 8E1) ---/ '---': BMS-Bus (9k6, 7E1) Adr 1 '---' ) Baudrate... -
Seite 26: Gerätesteuerung Parametrieren (Set)
Beschreibung Bereich 0. . .999 Passwort für Parametereinstellung Netzanschlusstest Auf Werkseinstellung zurücksetzen Nur für Bender-Service FAC Werkseinstellung Kundeneinstellung Werkseinstellungen wiederherstellen Alle Einstellungen, mit Ausnahme der Schnittstellen-Parameter, werden auf Werkseinstellung zurückgesetzt. MENU-Taste drücken (> 1,5 s). Zu 'SEt' navigieren und mit Enter bestätigen. -
Seite 27: Datenzugriff Mittels Rs-485-Schnittstelle
ISOMETER® isoMIL425HV Datenzugriff mittels RS-485-Schnittstelle Datenzugriff mittels BMS-Protokoll Das BMS-Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. BMS Kanal Nr. Betriebswert Alarm Vorwarnung R1 Alarm R2 Unterspannung Überspannung Anschlussfehler Erde (E.01) Anschlussfehler Netz (E.02) Alle anderen Gerätefehler (E.xx) Fehlerort [%] Aktualisierungszähler... -
Seite 28: Modbus-Register Schreiben (Parametrierung)
Datenzugriff mittels RS-485-Schnittstelle Befehl des Masters an das ISOMETER® Im nachfolgenden Beispiel fragt der Master vom ISOMETER® mit der Adresse 3 den Inhalt des Registers 1003 an. Das Register enthält die Kanalbeschreibung von Messkanal 1. Byte Name Beispiel Byte 0 ISOMETER®... -
Seite 29: Exception-Code
ISOMETER® isoMIL425HV Antwort des ISOMETER®s an den Master Byte Name Beispiel Byte 0 ISOMETER® Modbus-Adresse 0x03 Byte 1 Funktionscode 0x10 Byte 2, 3 Startregister 0x0BBB Byte 4, 5 Anzahl der Register 0x0001 Byte 6, 7 CRC16 Checksumme 0x722A 5.2.3 Exception-Code Kann das ISOMETER®... -
Seite 30: Belegung Modbus-Register
Datenzugriff mittels RS-485-Schnittstelle Belegung Modbus-Register 5.3.1 Modbus-Messwertregister Die Information in den Registern ist je nach Gerätezustand entweder der Messwert ohne Alarm, der Messwert mit Alarm 1, der Messwert mit Alarm 2 oder der Gerätefehler. Für weitere Informationen siehe , Seite 31. Messwert Register Gerätefehler... -
Seite 31: Float = Gleitkommawerte Der Kanäle
ISOMETER® isoMIL425HV 5.3.1.2 Float = Gleitkommawerte der Kanäle Darstellung der Bitfolge für die Verarbeitung analoger Messwerte nach IEEE 754 Word 0x00 0x01 Byte HiByte LoByte HiByte LoByte 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 Exponent Mantisse Vorzeichen... -
Seite 32: R&U = Bereich Und Einheit
Datenzugriff mittels RS-485-Schnittstelle 5.3.1.4 R&U = Bereich und Einheit Bedeutung Einheit Ungültig (init) Keine Einheit Baud °C °F Sekunde Minute Stunde Monat Gültigkeitsbereich Wahrer Wert Wahrer Wert ist kleiner Wahrer Wert ist größer Ungültiger Wert • Bits 0 bis 4: Codierung der Einheit •... -
Seite 33: Modbus-Parameterregister
ISOMETER® isoMIL425HV 5.3.1.5 Kanalbeschreibungen Wert Messwertbeschreibung / Meldung Bemerkung 1 (0x01) Isolationsfehler 71 (0x47) Isolationsfehler Isolationswiderstand R 76 (0x4C) Spannung Messwert in V 77 (0x4D) Unterspannung 78 (0x4E) Überspannung 82 (0x52) Kapazität Messwert in F 86 (0x56) Isolationsfehler Impedanz Z 101 (0x65) Anschluss Netz 102 (0x66) - Seite 34 Datenzugriff mittels RS-485-Schnittstelle Register Eigenschaft Beschreibung Format Einheit Wertebereich Aktivierung Alarmwert Überspannung 'U >' 0 = off 3010 UINT 16 1 = on 3011 Alarmwert Überspannung 'U >' UINT 16 U < … 1150 Memoryfunktion für 0 = off 3012 UINT 16 Alarmmeldungen (Fehlerspeicher) 'M' 1 = on...
-
Seite 35: Meldezuordnung Der Relais
ISOMETER® isoMIL425HV Register Eigenschaft Beschreibung Format Einheit Wertebereich 3027 Meldezuordnung Relais K1 'r1' UINT 16 Bit 8 … Bit 1 3028 Meldezuordnung Relais K2 'r2' UINT 16 Bit 8 … Bit 1 8003 Werkseinstellung für alle Parameter UINT 16 0x6661 'fa' Werkseinstellung nur für die durch 8004 UINT 16... - Seite 36 Datenzugriff mittels RS-485-Schnittstelle Displayanzeige Bedeutung rx test Manuell gestarteter Selbsttest Beim Lesen: 0 Reserviert Beim Schreiben: beliebiger Wert Beim Lesen: 0 Reserviert Beim Schreiben: beliebiger Wert Beim Lesen: 0 Reserviert Beim Schreiben: beliebiger Wert Beim Lesen: 0 12…15 Reserviert Beim Schreiben: beliebiger Wert 5.3.2.3 Gerätename Das Datenformat des Gerätenamens besteht aus zehn Words mit je zwei ASCII-Zeichen.
-
Seite 37: Isodata-Datenstring
ISOMETER® isoMIL425HV IsoData-Datenstring Im IsoData-Modus sendet das ISOMETER® etwa sekündlich den gesamten Datenstring. Eine Kommunikation mit dem ISOMETER® ist in diesem Modus nicht möglich und es dürfen keine weiteren Sender an der RS-485- Busleitung angeschlossen sein. IsoData ist im Menü 'out', Menüpunkt 'Adr' aktiviert, wenn Adr = 0 eingestellt ist. In diesem Fall blinkt in der Messwertanzeige das Symbol 'Adr'. -
Seite 38: Technische Daten
Technische Daten Technische Daten Technische Daten isoMIL425HV ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/-3 Definitionen Versorgungskreis (IC2) A1, A2 Ausgangskreis (IC3) 11, 14, 24 Steuerkreis (IC4) Up, KE, T/R, A, B, AK1, GND, AK2 Bemessungsspannung 240 V Überspannungskategorie Bemessungs-Stoßspannung IC2/(IC3-4) 4 kV IC3/(IC4) -
Seite 39: Überwachtes It-System
ISOMETER® isoMIL425HV Überwachtes IT-System Netznennspannung U mit AGH421 3(N)AC, AC 0…690 V / DC 0…1000 V Toleranz von U AC +15 %, DC +10 % Netznennspannungsbereich U (UL 508) AC/DC 0…600 V Frequenzbereich von U DC, 15…460 Hz Messkreis Zulässige Netzableitkapazität C ≤... - Seite 40 Technische Daten Anzeigebereich Messwert Netzspannung (U 30…1150 V Betriebsmessunsicherheit ±5 %, mindestens ±5 V Anzeigebereich Messwert Netzableitkapazität bei R > 10 k 0…700 F Betriebsmessunsicherheit ±15 %, mindestens ±2 F Passwort off / 0…999 (0, off)* Fehlerspeicher Alarmmeldungen on/(off)* Schnittstelle Schnittstelle / Protokoll RS-485 / (BMS)*, Modbus RTU, isoData Baudrate...
-
Seite 41: Technische Daten Agh421
ISOMETER® isoMIL425HV Klimaklassen nach IEC 60721 (bezogen auf Temperatur und rel. Luftfeuchtigkeit) Ortsfester Einsatz (IEC 60721-3-3) 3K24 Transport (IEC 60721-3-2) 2K11 Langzeitlagerung (IEC 60721-3-1) 1K23 Mechanische Beanspruchung nach IEC 60721 Ortsfester Einsatz (IEC 60721-3-3) 3M12 Transport (IEC 60721-3-2) Langzeitlagerung (IEC 60721-3-1) 1M12 Sonstiges Betriebsart... - Seite 42 Technische Daten Sichere Trennung (verstärkte Isolierung) zwischen IC1/IC2 Überspannungskategorie III, 1000 V Überwachtes IT-System Netznennspannungsbereich U AC/DC 0…1000 V Toleranz von U AC/DC +10 % Messkreis Messspannung U ±45 V Messstrom I bei R ≤ 400 A Innenwiderstand DC R ≥...
-
Seite 43: Anschluss (Für Isometer® Und Agh)
Das ISOMETER® wurde unter Beachtung der in der Konformitätserklärung genannten Normen entwickelt. EU-Konformitätserklärung Hiermit erklärt die Bender GmbH & Co. KG, dass das unter die Funkanlagenrichtlinie fallende Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:... -
Seite 44: Bestelldaten
Technische Daten UKCA-Konformitätserklärung Hiermit erklärt die Bender GmbH & Co. KG, dass das unter die Funkrichtlinie fallende Gerät der RED-Richtlinie 2017 (S.I. 2017/1206). entspricht. Der vollständige Text der UKCA-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bender.de/fileadmin/content/Products/UKCA/UKCA_isoXX425.pdf Bestelldaten ISOMETER® Modell Versorgungsspannung U... - Seite 45 ISOMETER® isoMIL425HV Datum Dokumenten- Gültig ab Zustand/Änderungen version Software 02.2021 D0460 V1.xx Redaktionelle Überarbeitung Kapitel 2.3: Bestimmungsgmäße Verwendung Kapitel 3.2.9: Hinweis zu gestoppter Messfunktion ergänzt Kapitel 4.1: Maßbild, Schraub-/Hutschienenmontage Kapitel 4.2: Anschlussbild Kapitel 5.2: Darstellung Menü-Übersicht Kapitel 10.1: Werkseinstellung Ansprechwerte, Bezeichnung „Minimal notwendige Kontaktbelastung“, Klima-/Mechanik-Klassifizierungen Kapitel 10.2: Logo UKCA 08.2023...
