13. Sonderfunktionen für gekoppelte IT-Systeme
13.1 Besonderheiten bei der Überwachung gekoppelter
IT-Systeme
Für den Einsatz von ISOMETER®n in IT-Systemen gilt generell, dass nur ein aktives
ISOMETER® in einem galvanisch miteinander verbundenen System angeschlossen sein
darf. Sollen mehrere ISOMETER® in einem IT-System angeschlossen werden, kann man
durch eine Netztrennung via dem digitalen Eingang oder Ethernet (ISOnet-Funktion) si-
cherstellen, dass nur ein ISOMETER® im IT-System aktiv ist.
Werden IT-Systeme über Koppelschalter zusammengeschaltet, muss über eine Steue-
rung sichergestellt werden, dass nicht benötigte ISOMETER® vom IT-System getrennt
und inaktiv geschaltet werden.
Sind IT-Systeme über Kapazitäten oder Dioden gekoppelt, kann dies auch zu einer
Beeinflussung der Isolationsüberwachung führen, so dass auch hier eine zentrale Steue-
rung der verschiedenen ISOMETER® eingesetzt werden muss.
64
Sonderfunktionen für gekoppelte IT-Systeme

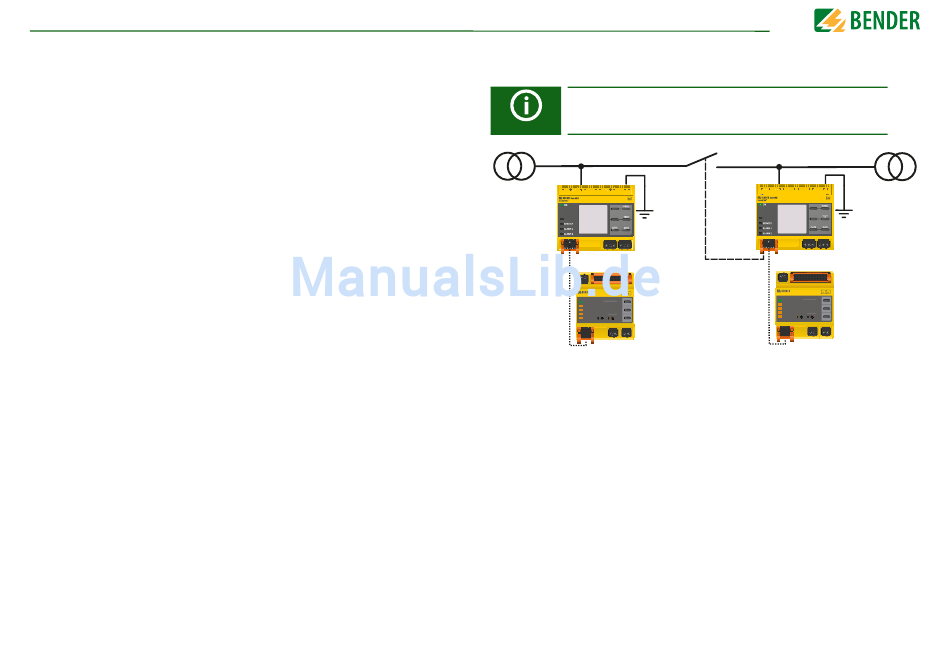

13.2 Netztrennung via digitalem Eingang bei
zwei gekoppelten Systemen
Der Koppelschalter muss einen freien Kontakt besitzen, damit das
ISOMETER® iso685-x-P über einen der digitalen Eingänge deakti-
viert werden kann.
IT-System 1
BCOM
PGH ON
Adr.
1
Adr. 1
EDS440
I
L
I
n
ISOSCAN®
TEST
CHANNELS
ON
1
2
3
4
5
6
COM
RESET
7
8
9
10
11
12
SERVICE
BS-Bus
ALARM
I
SLAVE ADDRESS
∆ L
MUTE
ALARM
I
∆ n
Adr. 3
Mit dem X1-Anschluss kann das ISOMETER® vom IT-System getrennt und die Messfunk-
tion deaktiviert werden. Dafür muss die Funktion des verwendeten digitalen Eingangs
auf „Gerät inaktiv" parametriert sein.
Wird der für diese Funktion genutzte digitale Eingang angesteuert, werden die
Anschlüsse L1/+, L2, L3/- über interne Netztrennschalter abgeschaltet, die Messfunktion
angehalten sowie auf dem Display die Meldung „Gerät inaktiv. Gerät getrennt" aus-
gegeben.
Gespeicherte Fehlermeldungen werden zurückgesetzt, wenn die Fehlerursache
behoben wurde (RESET-Funktion).
Wird der digitale Eingang nicht mehr angesteuert, wird zuerst die Verbindung zum IT-
System wiederhergestellt, danach beginnt ein komplett neuer Messzyklus für die Isola-
tionsüberwachung. Mit Hilfe dieser Funktion kann in gekoppelten IT-Systemen mit zwei
ISOMETER®n über den Hilfskontakt des Koppelschalters eine gezielte Abschaltung des
zweiten ISOMETER®s vorgenommen werden.
IT-System 2
BCOM
PGH ON
Adr.
2
Adr. 1
EDS440
I
I
L
n
ISOSCAN®
TEST
CHANNELS
ON
1
2
3
4
5
6
COM
7
8
9
10
11
12
RESET
SERVICE
BS-Bus
ALARM
∆ L
I
SLAVE ADDRESS
MUTE
ALARM
I
∆ n
Adr. 3
iso685-x-P_D00170_05_M_XXDE/05.2018
