Anschluss

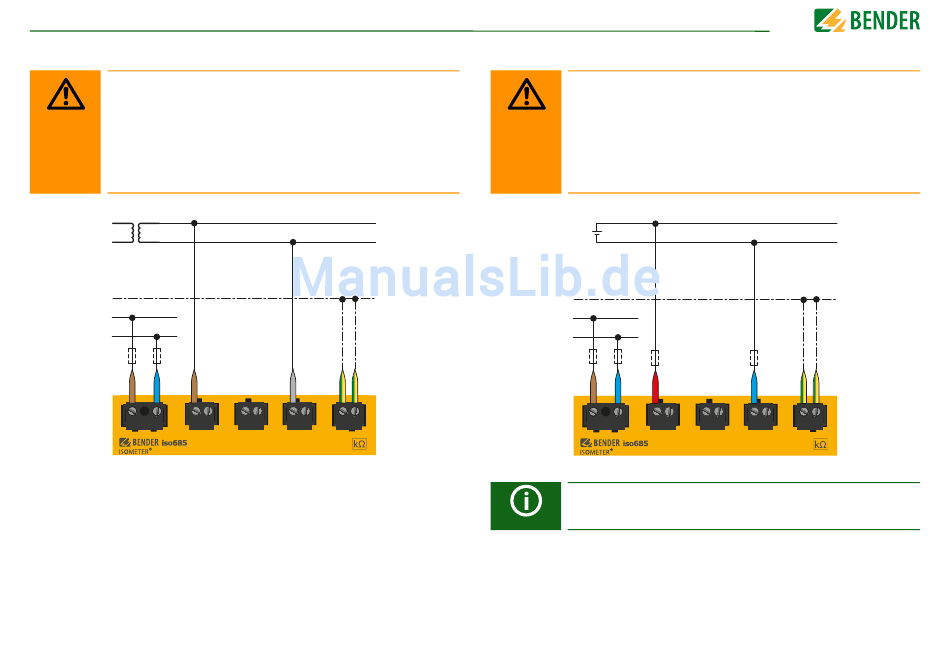

6.3 Anschluss an ein AC-Netz

Gefahr von Verletzungen, Bränden und Sachschäden durch
Kurzschluss!
Entsprechend DIN VDE 0100-430 können Sie auf Schutzeinrichtungen
WARNUNG zum Schutz bei Kurzschluss für die Ankopplung der Klemmen L1/+, L2 und
L3/- an das zu überwachende IT-System verzichten, wenn die Leitung oder
das Kabel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein
Mindestmaß beschränkt ist. Achten Sie auf kurz- und erdschlussfeste
Verlegung.
U
n
U
S
A1/+ A2/- L1/+
23
L1 L1
L2 L2
L2 L3/- KE E
Anschluss

6.4 Anschluss an ein DC-Netz

Gefahr von Verletzungen, Bränden und Sachschäden durch
Kurzschluss!
Entsprechend DIN VDE 0100-430 können Sie auf Schutzeinrichtungen
WARNUNG zum Schutz bei Kurzschluss für die Ankopplung der Klemmen L1/+, L2 und
L3/- an das zu überwachende IT-System verzichten, wenn die Leitung oder
das Kabel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein
Mindestmaß beschränkt ist. Achten Sie auf kurz- und erdschlussfeste
Verlegung.
U
n
U
S
*
A1/+ A2/- L1/+
Bei Systemen mit einer Nennspannung von über 690 V und Überspan-
nungskategorie III ist eine Sicherung für den Anschluss an das zu überwa-
chende Netz vorzusehen. * 2A-Sicherungen empfohlen.
L+
L−
* *
U > 690 V
n
=> F 2A
L2 L3/- KE E
iso685-x-P_D00170_05_M_XXDE/05.2018
