Einstellungen
9.2

(1.9.1.4) Funktion

Die Funktion der digitalen Eingänge des ISOMETER® können Sie unterschiedlich parame-
trieren:
Digitaleingang ohne Funktion
•aus
Selbsttest des Gerätes
•TEST
Zurücksetzen von Fehler- und Alarmmeldungen
•RESET
•Gerät Das Gerät führt KEINE Messung des Isolationswiderstandes durch,
deaktivieren auf dem Display erscheint die Meldung
System wird NICHT überwacht!
Alle aufgenommenen Messwerte werden verworfen und eine neue
•Initiale Messung
starten Messung wird gestartet
•Isolationsfehler-
Die Isolationsfehlersuche wird gestartet
suche
9.2

(1.9.2) Digital 2

Siehe "9.2 (1.9.1) Digital1".
9.2

(1.9.3) Digital 3

Siehe "9.2 (1.9.1) Digital1".
Deaktivierung des ISOMETER®s mit digitalen Eingängen
Die digitalen Eingänge sind nicht miteinander gekoppelt. Um ein verse-
hentliches, unbeabsichtigtes Deaktivieren des ISOTMETER®s zu vermei-
den, sollte bei der Konfiguration darauf geachtet werden, dass die
Eingänge mit jeweils unterschiedlichen Funktionen belegt werden.
46
Einstellungen
9.2
Das ISOMETER® stellt insgesamt 6 Ausgänge zur Verfügung.
Die Ausgänge können mit den folgenden Parametern eingestellt werden:
9.2
Jedes der Relais können Sie mit den folgenden Parametern einstellen:
9.2
Den Funktionstest des Relais können Sie aktivieren oder deaktivieren. Dies betrifft nur
Gerät inaktiv . Das IT-
den manuell durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes:
•ein
•aus
9.2
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen:
•N/C
•N/O
9.2

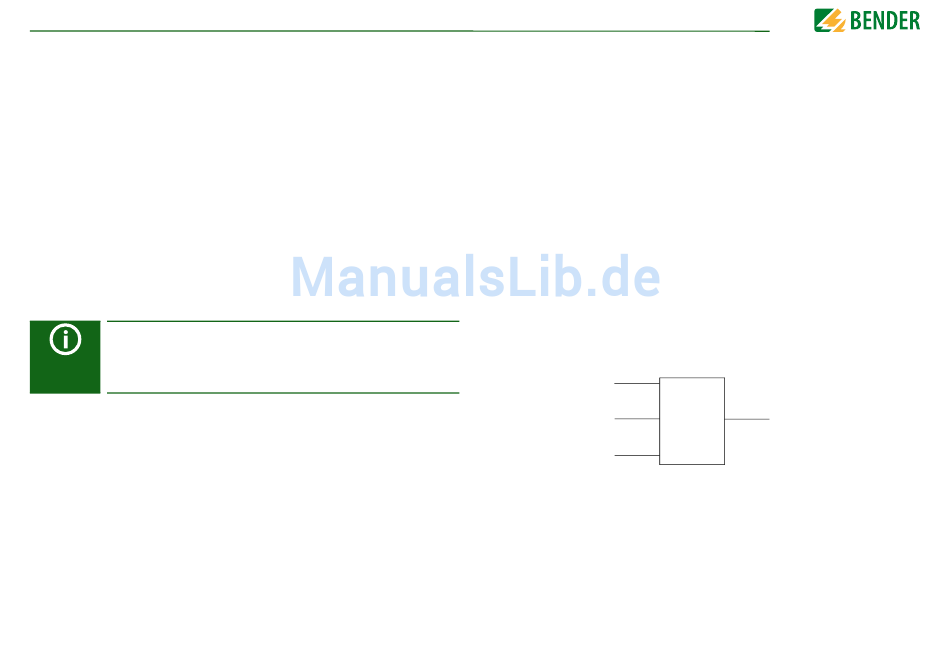

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer
ODER-Verknüpfung verbunden:
(1.10) Ausgänge

(1.10.1) Relais 1

(1.10.1.1) TEST

Der manuelle Test überprüft die Schaltfunktion der Relais
Der manuelle Test überprüft nicht die Schaltfunktion der Relais

(1.10.1.2) Arbeitsweise

Normally closed - Ruhestromschaltung Kontakte 11-12-14 / 21-22-24
(Das Alarmrelais ist im fehlerfreien Zustand angezogen).
Normally opened - Arbeitsstromschaltung Kontakte 11-12-14 / 21-22-
24 (Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen).

(1.10.1.3) Funktion 1

Funktion 1
Funktion 2 ≥ 1
Funktion 3
Reaktion
