Einstellungen
9.2 (1.6) Gerät
Schalten Sie die Messung des Isolationswiderstandes des ISOMETER® aktiv oder inaktiv:
Das Gerät ist aktiv.
•Aktiv
Das Gerät führt KEINE Messung des Isolationswiderstandes durch, auf
•Inaktiv
dem Display erscheint die Meldung
tem wird NICHT überwacht!
9.2

(1.7) t(Anlauf)

Das ISOMETER® kann mit einer Anlaufverzögerung von 0...120 Sekunden betrieben wer-
den. Diese verzögert den Zeitraum bis zur ersten Initialmessung.
9.2 (1.8) Ankoppelüberwachung
Das ISOMETER® führt eine permanente Überwachung der Ankopplung an spannungs-
führenden Systemen durch. Die Ankoppelüberwachung an spannungslosen Systemen
wird alle 8 Stunden durchgeführt. Diese Überwachung können Sie aktivieren oder deak-
tivieren.
•ein Die Ankoppelüberwachung ist eingeschaltet.
Die Ankoppelüberwachung ist ausgeschaltet.
•aus
9.2 (1.9) Eingänge
Das ISOMETER® stellt insgesamt 3 digitale Eingänge zur Verfügung.

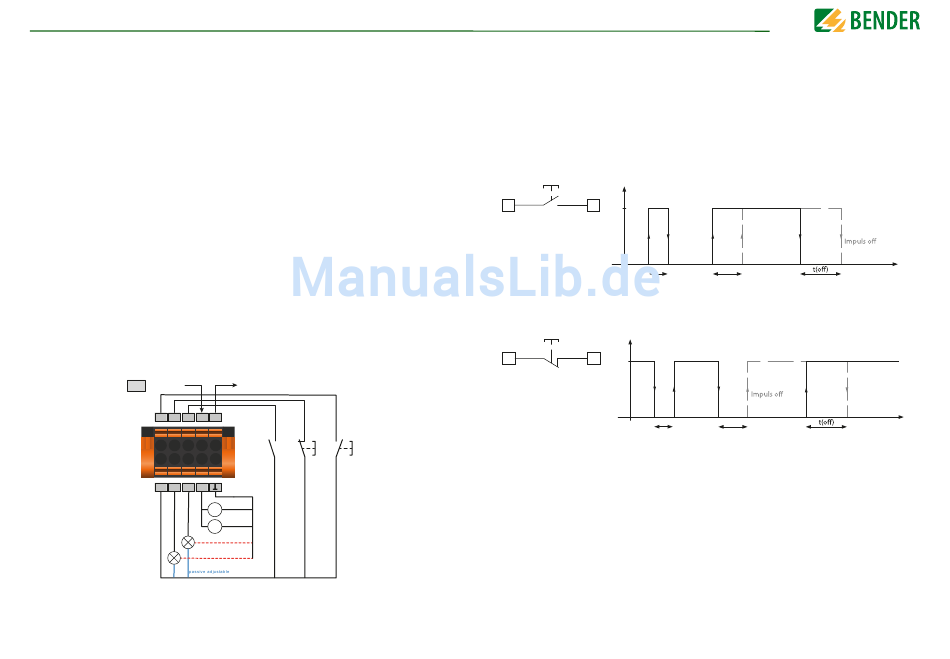

Der exemplarische Schaltplan zeigt, wie Sie die digitalen Eingänge verschalten können:
RS-485
X1
Bus
I1 I2 I3 A B
+ Q1 Q2 M+
+24 V
45
Gerät inaktiv
RS-485
Bus
Deactiv. RESET TEST
Device
low active high active
A
Currentmeter
V
Voltagemeter
active adjustable
Einstellungen
9.2

(1.9.1) Digital1

Der digitale Eingang kann mit den folgenden Parametern eingestellt werden:
9.2

(1.9.1.1) Modus

Den Betriebsmodus des digitalen Eingangs können Sie auf die folgenden Werte ein-
. Das IT-Sys-
stellen:
•High-aktiv
X1
+
•Low-aktiv
X1
+
9.2

(1.9.1.2) t(on)

Die Reaktionszeit t(on) nach einem Einschaltsignal können Sie von 100 Millisekunden bis
300 Sekunden einstellen (siehe
9.2

(1.9.1.3) t(off)

Die Reaktionszeit t(off) nach einem Ausschaltsignal können Sie von 100 Millisekunden bis
300 Sekunden einstellen (siehe
Ein Event wird ausgeführt, wenn der digitale Eingang einen Flanken-
wechsel von low nach high erfährt.
Reaktionszeit t(on) / t(off) nach einem Einschaltsignal.
X1
I
1
x
Reaktion
Impuls on
0
< t(on) t(on)
Ein Event wird ausgeführt, wenn der digitale Eingang einen Flanken-
wechsel von high nach low erfährt.
Reaktionszeit t(on) / t(off) nach einem Abschaltsignal.
X1
I
1
x
Reaktion
0
< t(on)
t(on)
"9.2 (1.9.1.1) Modus").
"9.2 (1.9.1.1) Modus").
iso685-x-P_D00170_05_M_XXDE/05.2018
Reaktion
t
Reaktion
Impuls on
t
