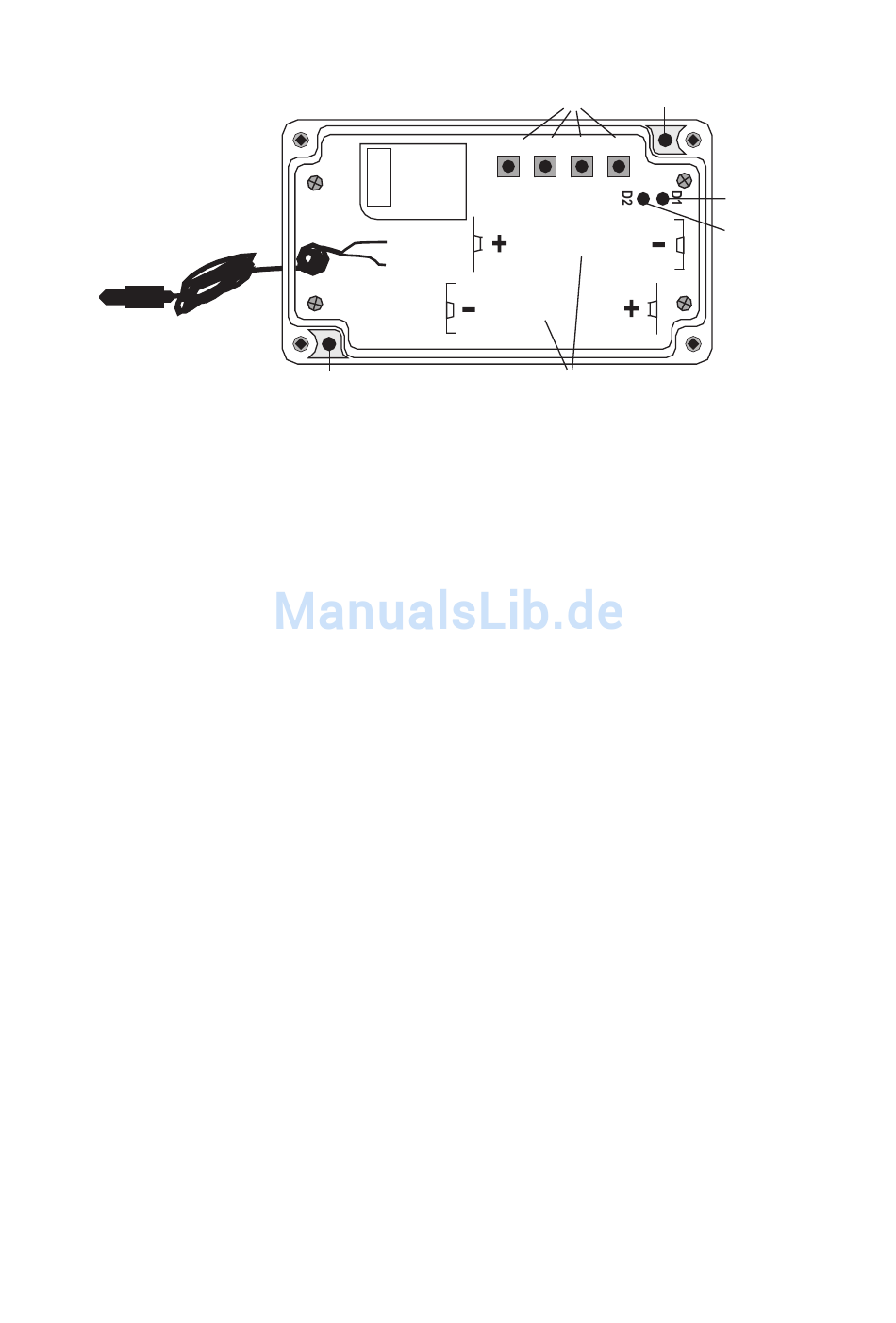

c) Bedienelemente
A
A Temperaturfühler mit fest montiertem Anschlusskabel
B Batteriefach für zwei Batterien vom Typ AA/Mignon
C Vier Bedien-/Programmiertaster (TA1, TA2, TA3, TA4), im folgenden Text als Taste „1", „2",
„3" und „4" bezeichnet
D Status-LED „D1", sie zeigt Temperaturmessungen und Controlleraktivitäten, etwa während
der Programmierung, an.
E Status-LED „D2", sie zeigt generell den Aufruf eines Programmiermodus an und blinkt
solange, bis dieser beendet und die Daten gespeichert sind. Zusätzlich zeigt „D2" das
Senden von Schaltbefehlen an.
F Löcher für Wandmontage
F
C
F
TA1 TA2 TA3 TA4
BAT1
BAT2
B
D
E
9
