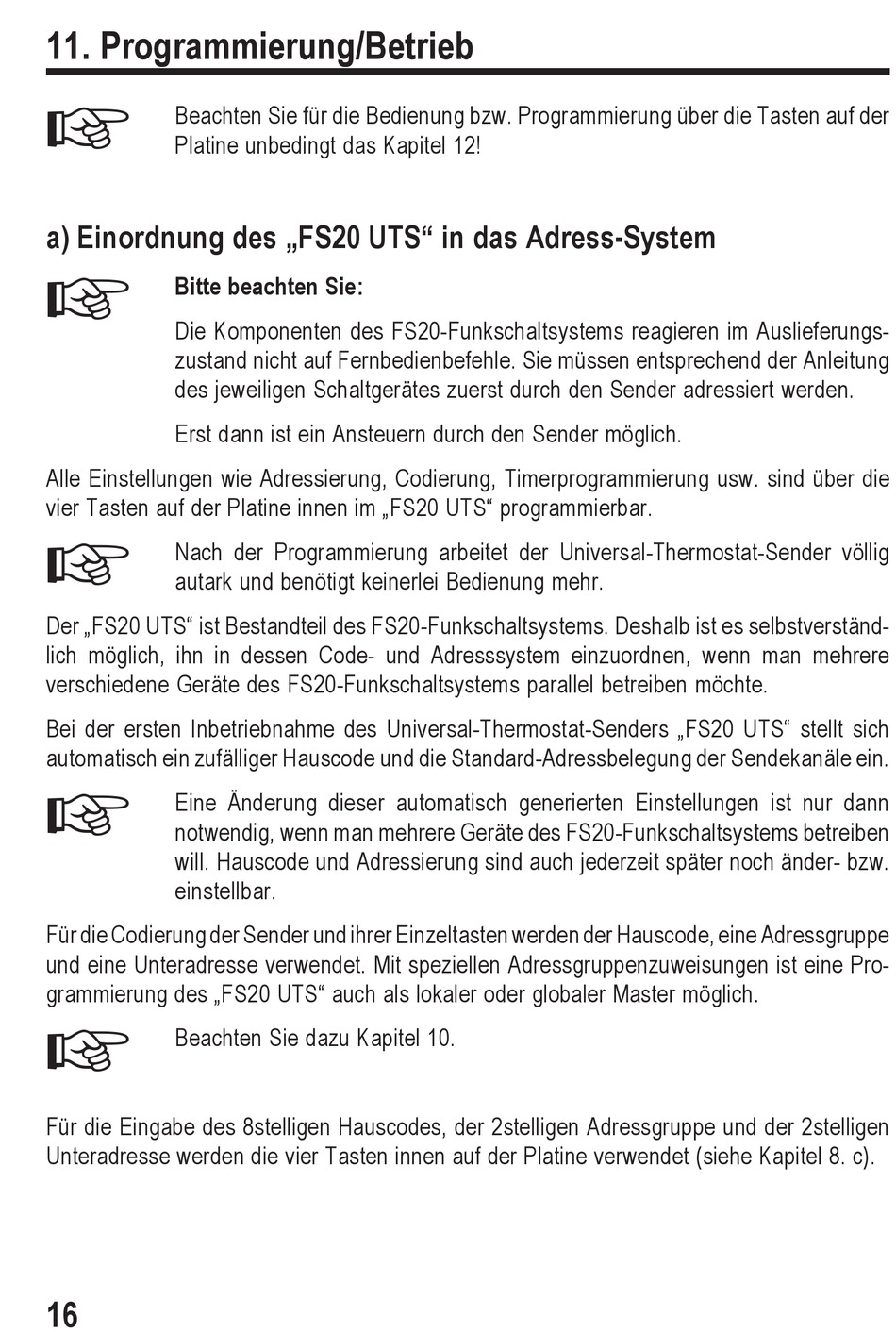

11. Programmierung/Betrieb


Beachten Sie für die Bedienung bzw. Programmierung über die Tasten auf der
Platine unbedingt das Kapitel 12!
a) Einordnung des „FS20 UTS" in das Adress-System

Bitte beachten Sie:
Die Komponenten des FS20-Funkschaltsystems reagieren im Auslieferungs-
zustand nicht auf Fernbedienbefehle. Sie müssen entsprechend der Anleitung
des jeweiligen Schaltgerätes zuerst durch den Sender adressiert werden.
Erst dann ist ein Ansteuern durch den Sender möglich.
Alle Einstellungen wie Adressierung, Codierung, Timerprogrammierung usw. sind über die
vier Tasten auf der Platine innen im „FS20 UTS" programmierbar.

Nach der Programmierung arbeitet der Universal-Thermostat-Sender völlig
autark und benötigt keinerlei Bedienung mehr.
Der „FS20 UTS" ist Bestandteil des FS20-Funkschaltsystems. Deshalb ist es selbstverständ-
lich möglich, ihn in dessen Code- und Adresssystem einzuordnen, wenn man mehrere
verschiedene Geräte des FS20-Funkschaltsystems parallel betreiben möchte.
Bei der ersten Inbetriebnahme des Universal-Thermostat-Senders „FS20 UTS" stellt sich
automatisch ein zufälliger Hauscode und die Standard-Adressbelegung der Sendekanäle ein.

Eine Änderung dieser automatisch generierten Einstellungen ist nur dann
notwendig, wenn man mehrere Geräte des FS20-Funkschaltsystems betreiben
will. Hauscode und Adressierung sind auch jederzeit später noch änder- bzw.
einstellbar.
Für die Codierung der Sender und ihrer Einzeltasten werden der Hauscode, eine Adressgruppe
und eine Unteradresse verwendet. Mit speziellen Adressgruppenzuweisungen ist eine Pro-
grammierung des „FS20 UTS" auch als lokaler oder globaler Master möglich.

Beachten Sie dazu Kapitel 10.
Für die Eingabe des 8stelligen Hauscodes, der 2stelligen Adressgruppe und der 2stelligen
Unteradresse werden die vier Tasten innen auf der Platine verwendet (siehe Kapitel 8. c).
16
