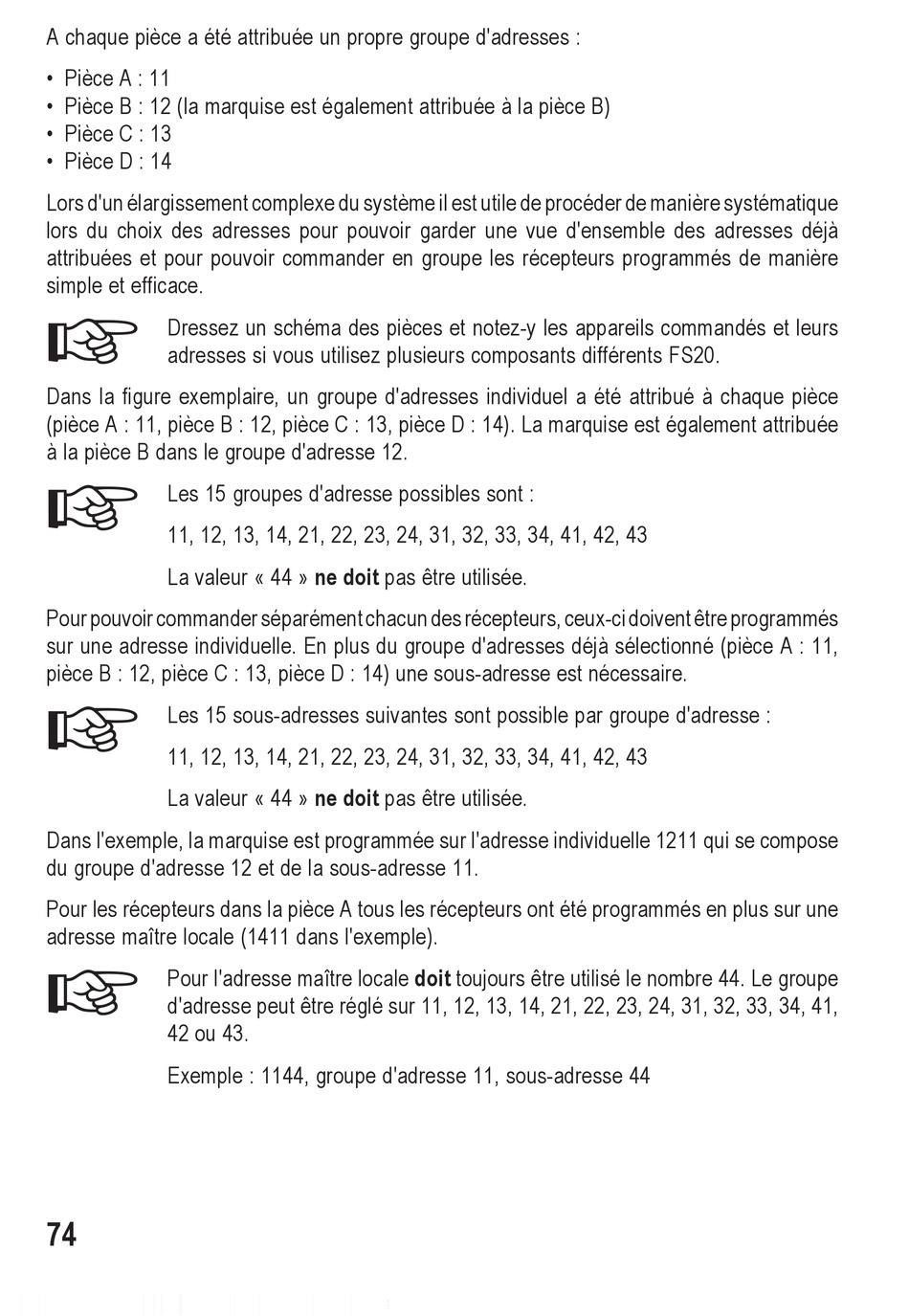

A chaque pièce a été attribuée un propre groupe d'adresses :
• Pièce A : 11
• Pièce B : 12 (la marquise est également attribuée à la pièce B)
• Pièce C : 13
• Pièce D : 14
Lors d'un élargissement complexe du système il est utile de procéder de manière systématique
lors du choix des adresses pour pouvoir garder une vue d'ensemble des adresses déjà
attribuées et pour pouvoir commander en groupe les récepteurs programmés de manière
simple et efficace.

Dressez un schéma des pièces et notez-y les appareils commandés et leurs
adresses si vous utilisez plusieurs composants différents FS20.
Dans la figure exemplaire, un groupe d'adresses individuel a été attribué à chaque pièce
(pièce A : 11, pièce B : 12, pièce C : 13, pièce D : 14). La marquise est également attribuée
à la pièce B dans le groupe d'adresse 12.

Les 15 groupes d'adresse possibles sont :
11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43
La valeur « 44 » ne doit pas être utilisée.
Pour pouvoir commander séparément chacun des récepteurs, ceux-ci doivent être programmés
sur une adresse individuelle. En plus du groupe d'adresses déjà sélectionné (pièce A : 11,
pièce B : 12, pièce C : 13, pièce D : 14) une sous-adresse est nécessaire.

Les 15 sous-adresses suivantes sont possible par groupe d'adresse :
11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43
La valeur « 44 » ne doit pas être utilisée.
Dans l'exemple, la marquise est programmée sur l'adresse individuelle 1211 qui se compose
du groupe d'adresse 12 et de la sous-adresse 11.
Pour les récepteurs dans la pièce A tous les récepteurs ont été programmés en plus sur une
adresse maître locale (1411 dans l'exemple).

Pour l'adresse maître locale doit toujours être utilisé le nombre 44. Le groupe
d'adresse peut être réglé sur 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41,
42 ou 43.
Exemple : 1144, groupe d'adresse 11, sous-adresse 44
