- Seite 1 B E D I E N U N G S A N L E I T U N G Version 04/07 Batterie-Unterputzsender „FS20 S4UB“ Best.-Nr. 62 30 17...
-
Seite 2: Einführung
Deutschland: Tel.: 0180/5 31 21 11 Fax: 0180/5 31 21 10 E-Mail: Bitte verwenden Sie unser Formular im Internet: www.conrad.de, unter der Rubrik „Kontakt“. Mo. bis Fr. 8.00-18.00 Uhr Österreich: Tel.: 072 42/20 30 60 Fax: 072 42/20 30 66 E-Mail: support@conrad.at... -
Seite 3: Inhaltsverzeichnis
2-Kanal-Betrieb ..................... 18 e) Umschalten zwischen 2- und 4-Kanal-Betrieb ............ 18 Timerfunktion im 2-Kanal-Betrieb ................ 18 8. Einordnung des „FS20 S4UB“ in das Adress-System, Programmierung ....19 a) Hauscode einstellen ..................... 19 b) Adressen einstellen ....................20 1. Programmierung einer Einzeladresse bei 4-Kanal-Betrieb ......20 2. -
Seite 4: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Der Batterie-Unterputzsender „FS20 S4UB“ dient ausschließlich für die Fernsteuerung ver- schiedener Komponenten des FS20-Funkschaltsystems. Er kann diese auf 2 bzw. 4 Kanälen fernsteuern. Die Montage des Senders kann z.B. in einer Unterputzdose hinter einem Installationstaster erfolgen. Durch den Batteriebetrieb kann der Montageort fast beliebig gewählt werden, er ist unabhän- gig von einem Netzspannungsanschluss. -
Seite 5: Lieferumfang
2. Lieferumfang • Batterie-Unterputzsender „FS20 S4UB“ (mit bereits fest vormontierter Lithium-Batterie, Typ „BR3032“) • Bedienungsanleitung 3. Symbol-Erklärungen Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. -
Seite 6: Sicherheitshinweise
Isolierkappen, um Kurzschlüsse bzw. ungewollte Sendevorgänge oder vorzeitigen Batterieverschleiß zu vermeiden. • Die Tasten auf der Platine des „FS20 S4UB“ dürfen nach dem Einbau nicht durch Kabel usw. gedrückt werden, dabei kommt es zu ungewollten Sendevorgängen und einer schnell verbrauchten Batterie. -
Seite 7: Batterien Und Akkus
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. b) Batterien und Akkus Obwohl im Batterie-Unterputzsender „FS20 S4UB“ natürlich nur eine Lithium-Batterie vom Typ „BR3032“ eingesetzt werden kann, so gelten die im folgenden genannten Hinweise natürlich für alle Batterien und Akkus: •... -
Seite 8: Montage/Einbau

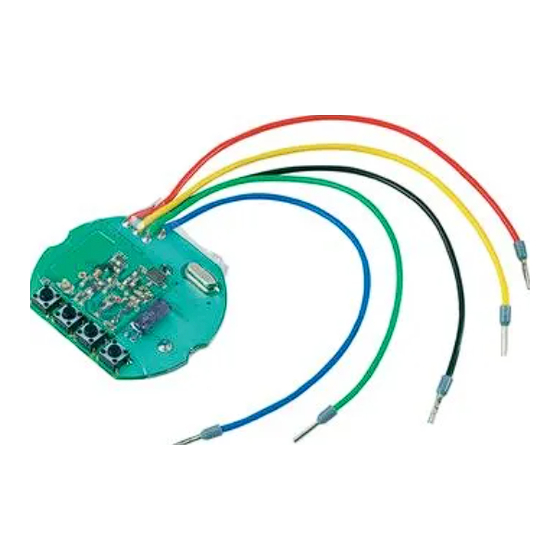

5. Montage/Einbau a) Anschlüsse und Bedienelemente Taster 1 Taster 3 Tasterleitungen sowie Adernendhülsen nicht kürzen! Verlängerung ist über Taster 2 Taster 4 Klemmleisten oder Dosenklemmen möglich. Die Taster TA1 bis TA4 auf der Platine sind den externen Tastern parallel ge- schaltet. -
Seite 9: B) Installation
Installation Beachten Sie unbedingt die nachfolgend genannte Reihenfolge bei der Mon- tage. 1. Im Regelfall wird der Batterie-Unterputzsender „FS20 S4UB“ in einer tiefen Installations- dose eingelegt. Davor kann ein Installationstaster montiert werden, mit dem der „FS20 S4UB“ bedient werden kann. - Seite 10 Leitungen/Klemmleisten/Dosenklemmen und dem „FS20 S4UB“ bzw. auf die korrekte Verlegung der Leitungen/Klemmleisten/Dosenklemmen. Gerade die Isolation älterer Netzleitungen weist oft Beschädigungen auf. Es besteht nicht nur die Gefahr der Zerstörung des „FS20 S4UB“, sondern es besteht auch Explosions- bzw. Brandgefahr! ...
-
Seite 11: Das Fs20-Adress-System
6. Das FS20-Adress-System Damit mehrere FS20-Komponenten (dazu zählt auch der Batterie-Unterputzsender „FS20 S4UB“) nebeneinander betrieben werden können, ist die Funkübertragung mit einer umfang- reichen Codierung gesichert. Diese Codierung besteht aus einem „Hauscode“ und der „Adresse“. Der Hauscode dient zur Unterscheidung zwischen mehreren nebeneinander betriebenen FS20-Systemen. So kann Ihr Nachbar das gleiche Funk-Schaltsystem einsetzen, ohne dass sich die beiden Systeme gegenseitig beeinflussen (Hauscode muss jeweils unterschiedlich programmiert sein). - Seite 12 Adressgruppe Unteradresse Einzeladresse Funktionsgruppen-Adresse Lokale Master-Adresse Globale Master-Adresse Dieser Wert muss auf „44“ eingestellt werden. Dieser Wert darf nicht auf „44“ eingestellt werden. Erlaubte Werte sind: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Jedem Empfänger kann von jedem der vier verschiedenen Adresstypen (Einzeladresse, Funktionsgruppen-Adresse, lokale Masteradresse, globale Masteradresse) eine Adresse zugeordnet werden.
- Seite 13 • Lokale Masteradressen Mehrere Empfänger werden räumlich als eine Einheit definiert und über die lokale Masteradresse angesteuert. Werden beispielsweise alle Empfänger in einem Raum jeweils einer lokalen Masteradresse zugewiesen, so kann man beim Verlassen eines Raumes mit nur einem Tastendruck alle Verbraucher in diesem Raum ausschalten. •...
- Seite 14 Jedem Raum wurde eine eigene Adressgruppe zugewiesen: • Raum A: 11 • Raum B: 12 Die Markise ist ebenfalls dem Raum B zugeteilt. • Raum C: 13 • Raum D: 14 Bei einem umfangreicheren Systemausbau ist es sinnvoll, bei der Adressenauswahl systema- tisch vorzugehen, um den Überblick über die bereits vergebenen Adressen zu behalten und um die programmierten Empfänger einfach und sinnvoll in Gruppen gemeinsam steuern zu können.
- Seite 15 Alle Lampen im Haus sind über die globale Masteradresse 4444 steuerbar. Die Markise wurde absichtlich nicht auf diese Adresse programmiert und ist deshalb nur über ihre Einzeladresse (1211) ansprechbar; sie muss im Beispiel getrennt bedient werden. Die Deckenlampen in allen Räumen sind zusätzlich zu einer Funktionsgruppe zusammengefasst (im Beispiel die 4411, Adressgruppe 44, Unteradresse 11) und somit auch gemeinsam steuerbar.
-
Seite 16: Bedienung
7. Bedienung Bitte beachten Sie: Die Komponenten des FS20-Funkschaltsystems (z.B. eine Funk-Schalt- steckdose) reagieren im Auslieferungszustand nicht auf Fernbedienbefehle des Batterie-Unterputzsenders. Sie müssen entsprechend der Anleitung des jeweiligen Geräts zuerst adressiert werden. Erst danach ist die Ansteuerung der Funktionen möglich. a) Grundfunktionen Die Betätigung der Tasten erfolgt je nach Erfordernis kurz (Schalten) oder länger als 0,4 Sekunden (z.B. -
Seite 17: Einsatz Mehrerer Sender
b) Einsatz mehrerer Sender Im Auslieferungszustand besitzt jeder Sender des FS20-Funkschaltsystems einen anderen, zufällig eingestellten Hauscode. Wenn Sie einen oder mehrere Empfänger über unterschiedliche Sender gemeinsam ansteuern wollen, müssen die Hauscodes der Sender zuerst aufeinander abgestimmt werden. An jedem Sender ist dazu der gleiche Hauscode einzustellen. -
Seite 18: D) 2-Kanal-Betrieb
d) 2-Kanal-Betrieb Der Batterie-Unterputzsender „FS20 SrUB“ kann nicht nur als 4-Kanal-Sender betrieben werden (Grundeinstellungab Werk), sondern auch als 2-Kanal-Sender. Beim 2-Kanal-Betrieb ist jedem Kanal ein Tastenpaar zugeordnet: Kanal 1: Tasten „TA1“ und „TA2“ Kanal 2: Tasten „TA3“ und „TA4“ Die Tastenbelegung der vier Tasten ist dabei wie folgt: Taste „TA1“... -
Seite 19: Einordnung Des „Fs20 S4Ub" In Das Adress-System, Programmierung
2stelligen Unteradressen werden die 4 Tasten „TA1“, „TA2“, TA3“ und „TA4“ genutzt, siehe Bild 1. Mit dieser Adressierung stehen für die Nutzung des „FS20 S4UB“ 225 Einzeladressen, 15 Funktionsgruppen, 15 lokale Masteradressen und 1 globale Masteradresse innerhalb jedes Hauscodes zur Verfügung. -
Seite 20: Adressen Einstellen
b) Adressen einstellen Die Adresse eines Kanals setzt sich aus der 2stelligen Adressgruppe und der 2stelligen Unteradresse zusammen (z.B. 1131, Adressgruppe 11, Unteradresse 31). Werkseitig ist für alle Kanäle die Adressgruppe „11” eingestellt. Sollen mehrere Sender parallel betrieben werden und dabei unterschiedliche Empfänger steuern, so sind an den Sendern unterschiedliche Adressen einzustellen. -
Seite 21: Programmierung Einer Einzeladresse Bei 2-Kanal-Betrieb
2. Programmierung einer Einzeladresse bei 2-Kanal-Betrieb Um die Einzeladresse (Adressgruppe/Unteradresse) einer einzelnen Taste zu ändern, gehen Sie wie folgt vor: • Drücken Sie die Tasten des jeweiligen Tastenpaares gleichzeitig für mindestens 5 Sekunden (Kanal 1: Tasten „TA1“ und „TA2“, Kanal 2: Tasten „TA3“ und „TA4“). •... -
Seite 22: Hinweise Zur Reichweite
9. Hinweise zur Reichweite Reichweiten und Störungen • Das FS20-Funkschaltsystem arbeitet im 868MHz-Bereich, der auch von anderen Funk- diensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbar- ten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kommen. •... -
Seite 23: Batteriewechsel
Funkreichweite. Haben Sie alle Möglichkeiten einer Störung bzw. Gründe für die Empfangsverschlechterung überprüft oder ist der „FS20 S4UB“ bereits mehrere Jahre in Betrieb, so sollten Sie die Batterie gegen eine neue austauschen. Beim Batteriewechsel ist besondere Vorsicht nötig, da die Lithium- Batterie bei einem Kurzschluss explodieren kann. - Seite 24 Prüfen Sie danach im betroffenen Stromkreis, ob er völlig spannungsfrei ist, z.B. mit einem dazu geeigneten Messgerät. Erst danach dürfen weitere Arbeiten vorgenommen werden. • Entnehmen Sie vorsichtig den Batterie-Unterputzsender „FS20 S4UB“ aus der Installations- dose. • Schneiden Sie vorsichtig die transparente Schrumpffolie auf.
- Seite 25 Achten Sie auch hier wieder darauf, dass kein Kurzschluss entsteht bzw. die Bauelemente oder die Platine nicht beschädigt werden. • Setzen Sie den Batterie-Unterputzsender „FS20 S4UB“ am vorher benutzten Montageort ein, setzen Sie die Installationstaster ein. Danach kann die zu Beginn ggf. abgeschaltete Netzspannung zugeschaltet werden.
-
Seite 26: Handhabung
11. Handhabung Beachten Sie sämtliche Sicherheits- und Montagehinweise dieser Bedie- nungsanleitung. Das Produkt darf nur in trockenen Innenräumen betrieben werden. Achten Sie darauf, dass die Isolierung des gesamten Produkts weder beschädigt noch zerstört wird. Diese dient u.a. zur Vermeidung eines Kurzschlusses der Lithium-Batterie. Bei einem Kurzschluss der Lithium-Batterie besteht Explosionsgefahr! Vermeiden Sie folgende widrige Umgebungsbedingungen am Montageort oder beim Trans- port:... -
Seite 27: Entsorgung
13. Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gelten- den gesetzlichen Bestimmungen. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauch- ten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen ge- ... -
Seite 28: Technische Daten
• Abmessungen: ........57 * 15mm (Durchmesser * Höhe) 15. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. - Seite 32 CONRAD IM INTERNET http://www.conrad.com CONRAD IM INTERNET http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Straße 1, D-92240 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in EDV- Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
