Anschluss Von Analogen Endgeräten - TELNET MORITZ Installation Und Programmierung

Buchse zum Anschluss
an den PC
Abb. 7
Informationen, wie man den ISDN-Anschluss in einen anderen Raum verlegt,
erhalten Sie in den Abschnitten 2.3.2 und 2.4.
• Die Schraubklemme ERDE dient dem Geräteschutz. Für einen angemessenen
Schutz vor Überspannungen verbinden sie die Schraubklemme ERDE mittels
einem Erdungskabel mit der Potentialausgleichsschiene Ihes Hauses (s. Abb. 8).
2.2 Anschluss von analogen Endgeräten
Der Anschluss der analogen Nebenstellen erfolgt zweiadrig ohne Rücksicht auf die
Polarität.
Den Nebenstellen sind jeweils zwei Anschlussklemmen (21 bis 28 bzw. 31 bis 38)
zugeordnet, die mit den Klemmen 1 und 2 einer TAE-Dose verbunden werden.
Die Beschaltung der Nebenstellen ist unsymmetrisch.

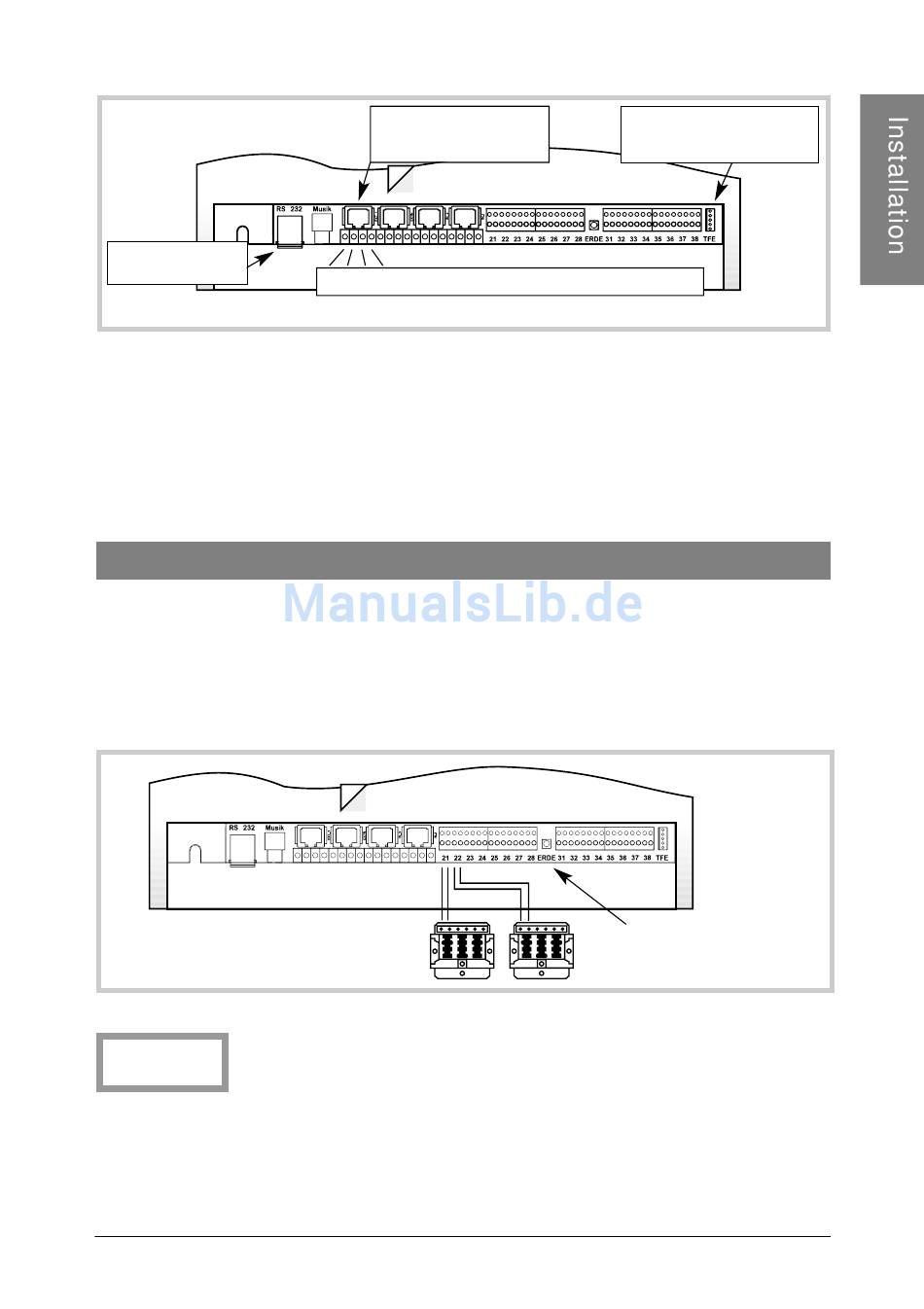

Abb. 8
Es empfiehlt sich, jede Nebenstelle durch eine eigene 2-adrige
HINWEIS
Zuleitung zu versorgen, um Übersprechen zu vermeiden.
Um Fehlfunktionen zu vermeiden, dürfen die Zuleitungen zu den
analogen Nebenstellen der Telefonanlage keinesfalls in einem ge-
meinsamen Kabel mit einem So-Bus (Extern oder Intern) verlaufen.
T·E·L·N·E·T MORITZ Installation und Programmierung
Westernbuchse
S0-Extern (Amt)
3 4 5 6 Bezeichnungen entsprechen UAE
1 2
MSV-5-Buchse zum Anschluss
einer Türfreisprecheinrichtung
mittels TELNET Türmanager R
1 2
Schraubklemme ERDE
dient dem Geräteschutz
Seite 9
