2.3.2 Mehrere ISDN-Endgeräte am internen S0 - Aufbau eines internen ISDN-Bus
(Folgende Beschreibungen gelten auch bei Verlängerung des ISDN-Anschlusses.)

Daten zur Businstallation

- Buslänge
- Kabeltyp
- Anzahl der verwendeten Adern
- Anzahl der Installationsdosen
- Anzahl der Endgeräte
- Abschlusswiderstände

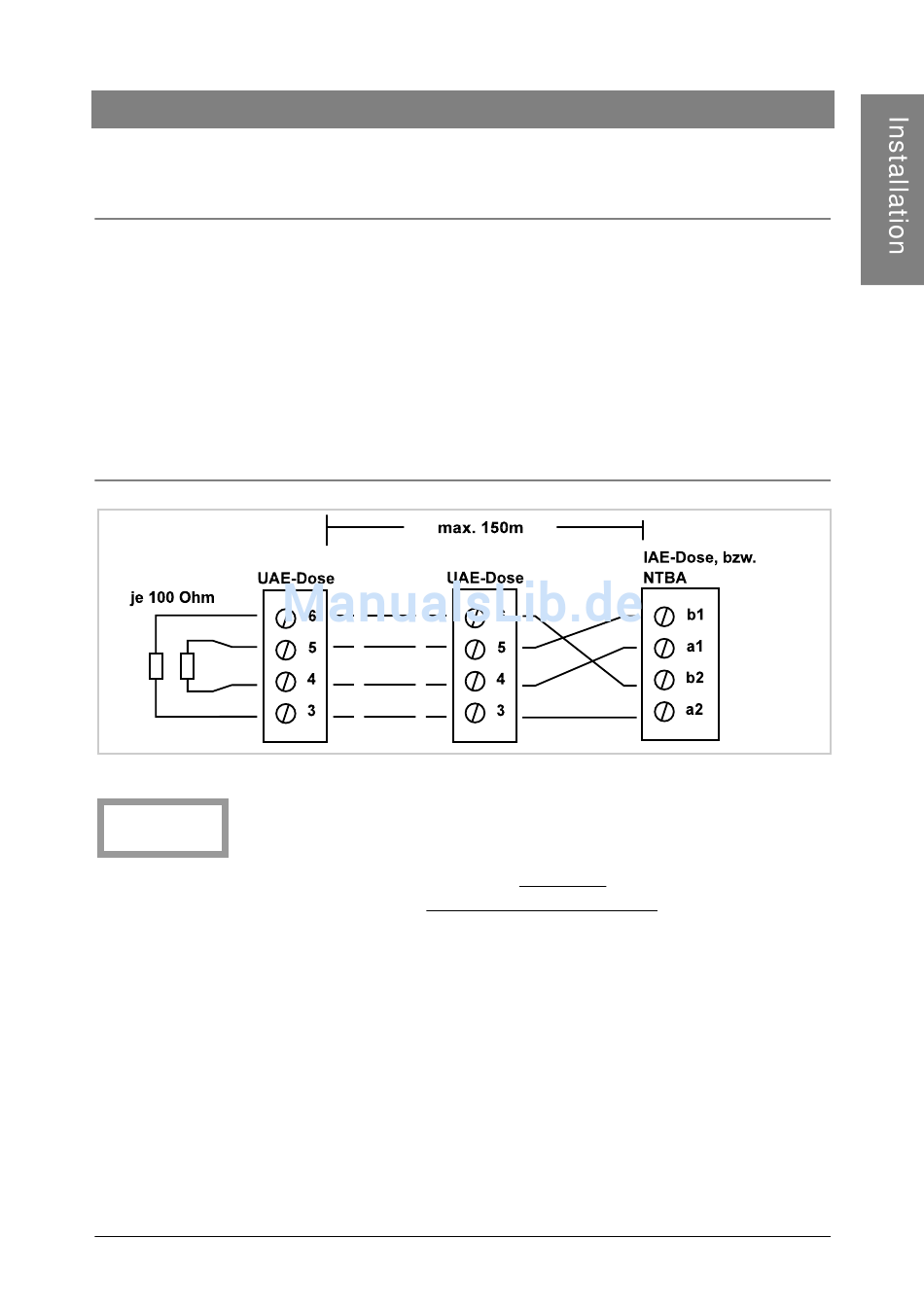

Prinzipdarstellung "Interner S0-Bus"
Abb. 12
In der letzten Dose am Bus müssen zwei 100 Ohm Widerstände
WICHTIG
angeschlossen werden. Das Fehlen dieser Widerstände kann zu
Funktionsstörungen führen.
Verwenden Sie zur Installation eines S0-Bus unbedingt ein nur 4-adriges Kabel.
Im Anschlusskabel des S0-Bus dürfen keine weiteren Anschlüsse geführt werden, wie
z. B. Zuleitungen zu analogen Nebenstellen der Telefonanlage.
T·E·L·N·E·T MORITZ Installation und Programmierung
: max. 150m
: z.B. J-Y(St)Y 2x2x0,6
: 4 (2 verdrillte Adernpaare)
: max. 12 Dosen
: max. 8 ISDN Endgeräte (davon max. 4
ohne eigene Stromversorgung)
: 2x 100 Ohm in die letzte Dose am Bus
(Leitungsende)
(bzw. S0-Bus am Mehrgeräteanschluss)
