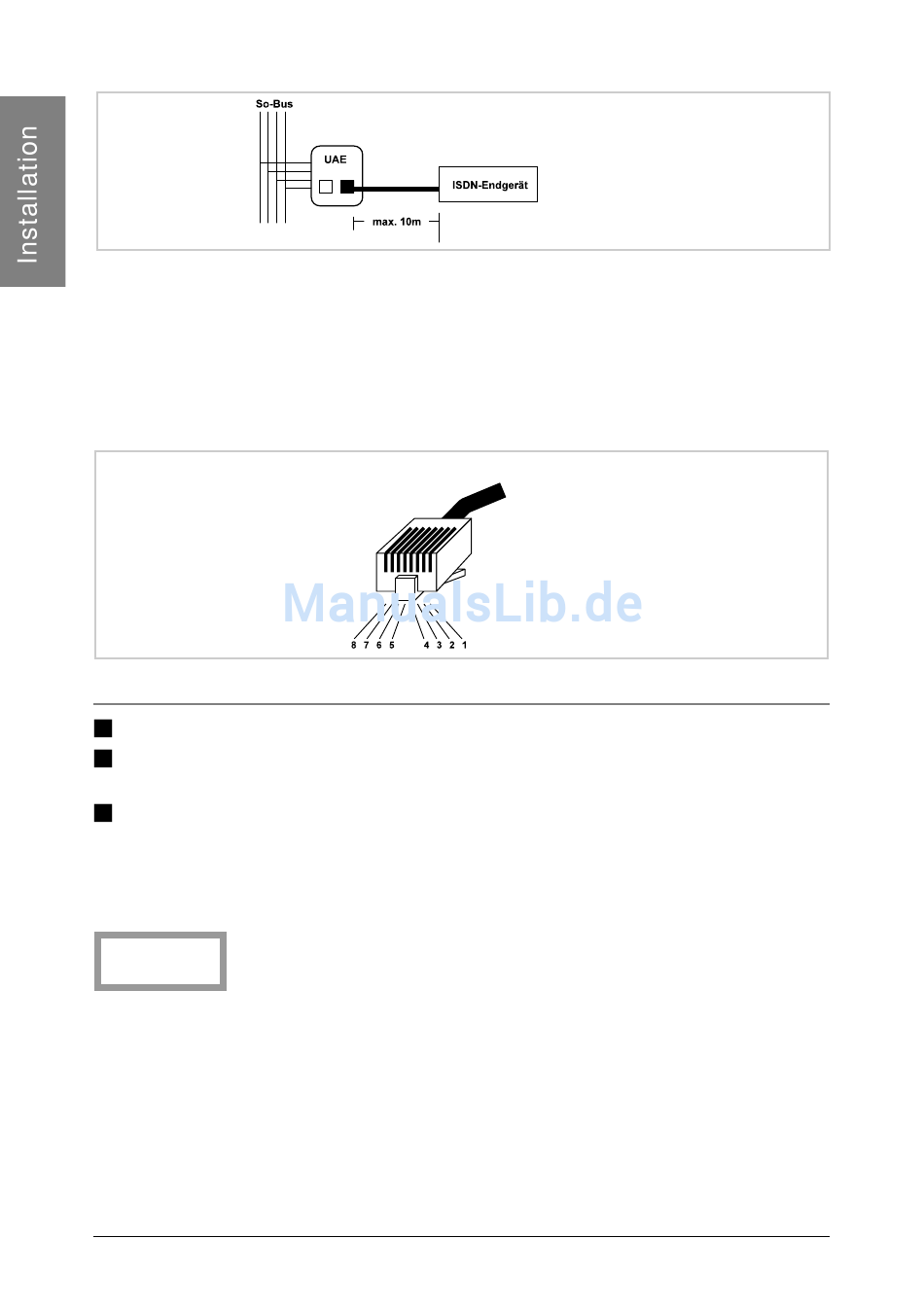

Abb. 13
Die Anschlussleitung zwischen einer UAE- (bzw. IAE-) Dose und einem ISDN-End-
gerät (TELNET MORITZ, ISDN-Telefon) darf die Länge von 10 m nicht überschreiten.
Sollte Ihr NTBA über keine Klemmverbindungen verfügen, benötigen Sie zum
Anschluss einen Westernstecker.
Aus der nachfolgenden Skizze ersehen Sie die Beschaltung eines 8-poligen Western-
steckers, die Bezeichnungen entsprechen dem UAE-Standard, nur die Kontakte 3, 4, 5
und 6 werden beschaltet.
Abb. 14

Voraussetzungen am internen S0-Bus

Maximal 8 digitale Endgeräte sind pro internem S0-Bus anschließbar.
Am internen S0 verfügen Sie über bis zu 10 unterschiedliche interne Rufnummern,
die Sie Ihren Endgeräten zuweisen können.
Jeder interne S0-Bus leistet maximal 2,5 Watt.
Dieser Wert beschränkt die Anzahl der maximal anschließbaren passiven End-
geräte (Geräte ohne eigene Stromversorgung, z. B. ISDN-Telefone).
An einem S0-Bus können am Mehrgeräteanschluss mehrere
HINWEIS
ISDN-Geräte angeschlossen werden. Interne S0-Schnittstellen
sind immer als Mehrgeräteanschluss auszulegen.
Sollen die Funktionen der TELNET Telefonanlage ohne Einschränkung nutzbar sein,
empfiehlt sich der Einsatz von maximal 2 ISDN-Endgeräten pro internem S0-Bus.
Seite 12
Belegung von Westernstecker:
( 8-polig)
Bezeichnungen
entsprechen UAE
