Feldbus-Gerätestecker
Die Anschlusstechnik beim PROFIBUS-PA ermöglicht es, Messgeräte über einheitliche
mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus
anzuschließen. Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und
Steckverbinder besitzt gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausge-
tauscht oder neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau
neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist der Prosonic Flow 93 deshalb mit einem bereits montierten Feldbus-Geräte-
stecker ab Werk lieferbar. Feldbus-Gerätestecker für die nachträgliche Montage
können bei E+H als Ersatzteil bestellt werden.
Hinweis!
Für die PROFIBUS-DP-Ausführung können die Systemkomponenten (Anschluss-
stecker) der Firma BARTEC verwendet werden.
E
4
1
45.0 mm
(1.766")
M 12 x 1

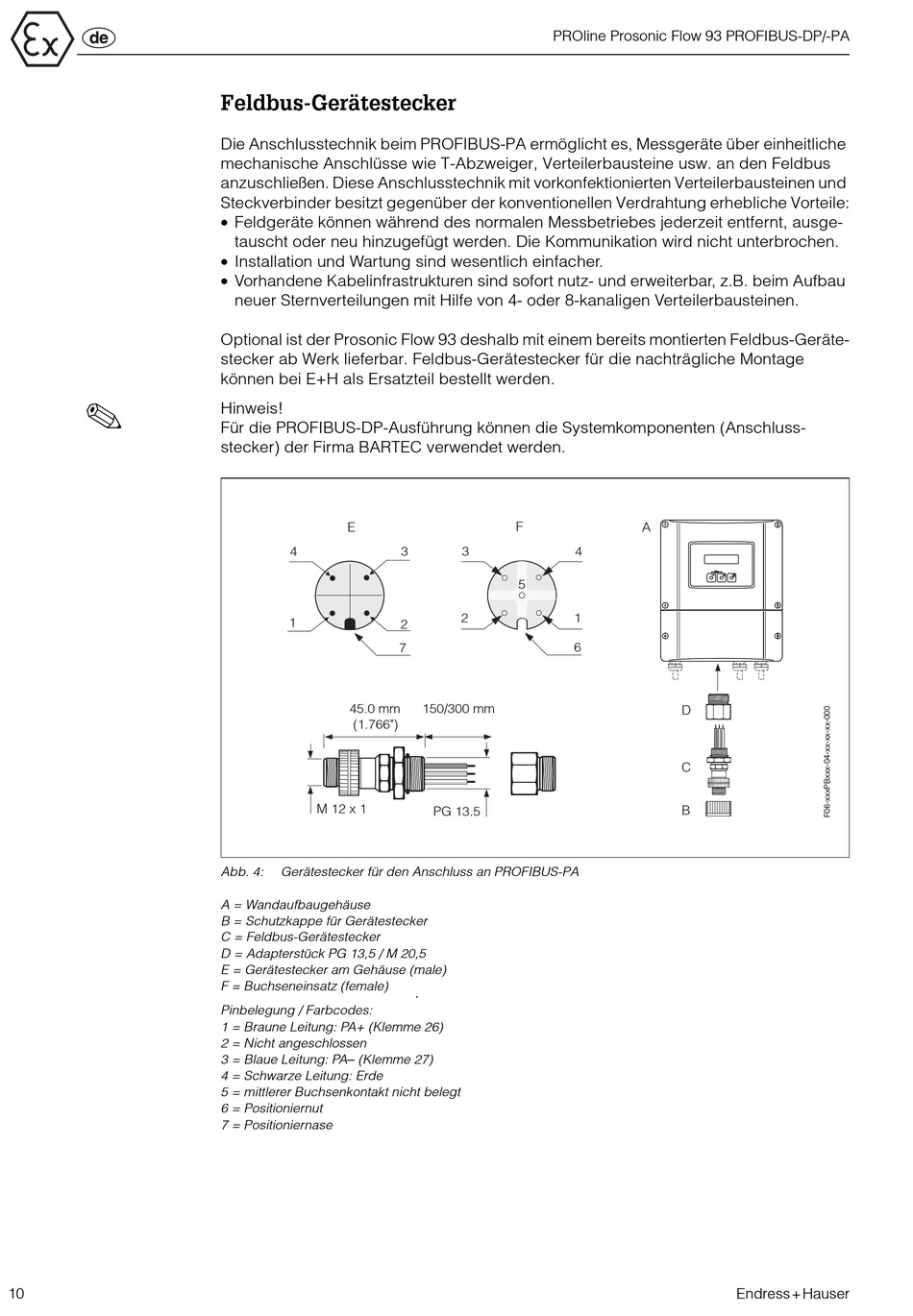

Abb. 4: Gerätestecker für den Anschluss an PROFIBUS-PA
A = Wandaufbaugehäuse
B = Schutzkappe für Gerätestecker
C = Feldbus-Gerätestecker
D = Adapterstück PG 13,5 / M 20,5
E = Gerätestecker am Gehäuse (male)
F = Buchseneinsatz (female)
Pinbelegung / Farbcodes:
1 = Braune Leitung: PA+ (Klemme 26)
2 = Nicht angeschlossen
3 = Blaue Leitung: PA– (Klemme 27)
4 = Schwarze Leitung: Erde
5 = mittlerer Buchsenkontakt nicht belegt
6 = Positioniernut
7 = Positioniernase
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
F
3 3
5
2
2
7
150/300 mm
PG 13.5
.
A
4
Esc
- +
E
1
6
D
C
B
