6

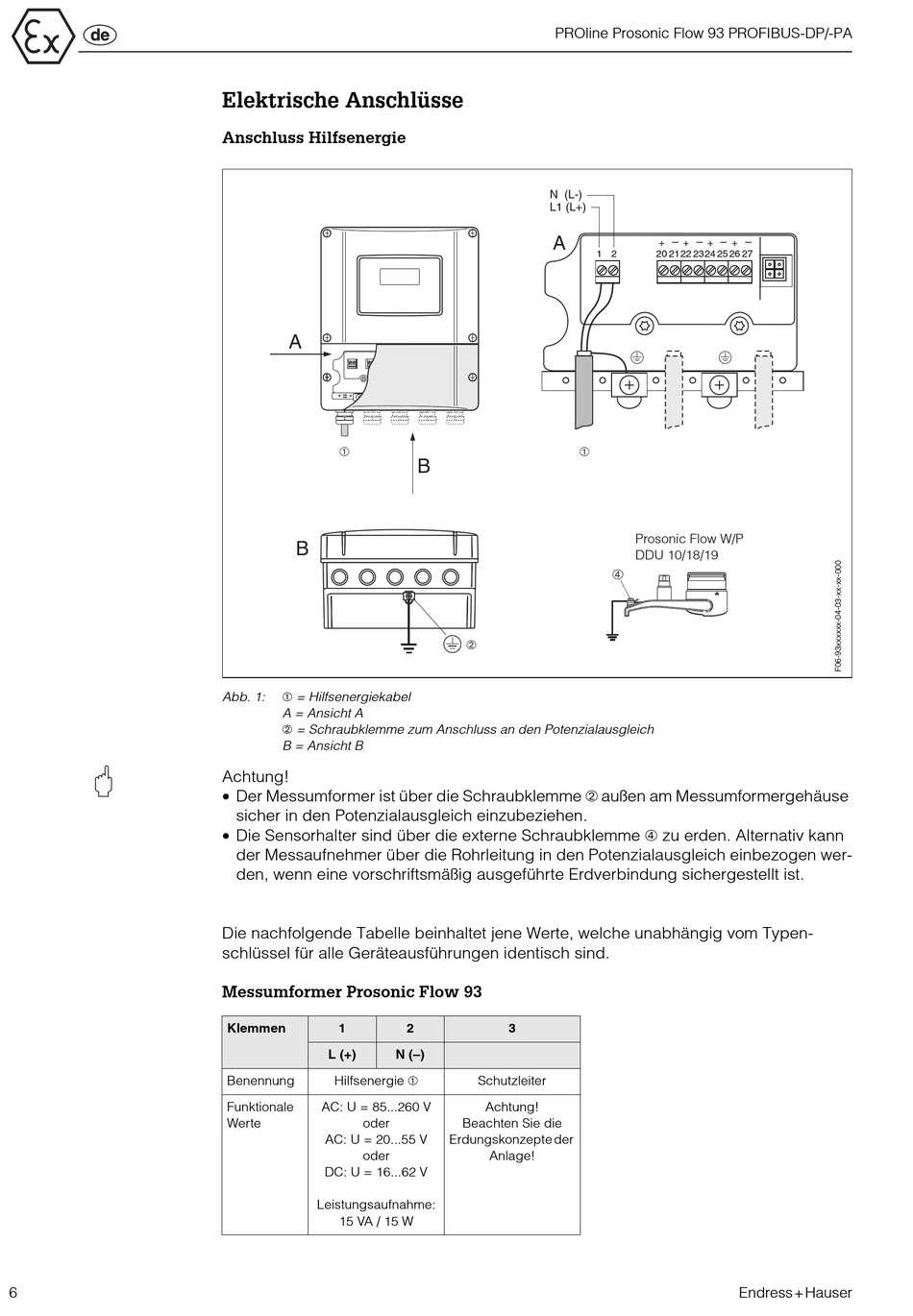

Elektrische Anschlüsse
Anschluss Hilfsenergie
A
➀
B
➀ = Hilfsenergiekabel
Abb. 1:
A = Ansicht A
➁ = Schraubklemme zum Anschluss an den Potenzialausgleich
B = Ansicht B
Achtung!
• Der Messumformer ist über die Schraubklemme ➁ außen am Messumformergehäuse
sicher in den Potenzialausgleich einzubeziehen.
• Die Sensorhalter sind über die externe Schraubklemme ➃ zu erden. Alternativ kann
der Messaufnehmer über die Rohrleitung in den Potenzialausgleich einbezogen wer-
den, wenn eine vorschriftsmäßig ausgeführte Erdverbindung sichergestellt ist.
Die nachfolgende Tabelle beinhaltet jene Werte, welche unabhängig vom Typen-
schlüssel für alle Geräteausführungen identisch sind.
Messumformer Prosonic Flow 93
Klemmen
1
L (+)
Hilfsenergie ➀
Benennung
Funktionale
AC: U = 85...260 V
Werte
oder
AC: U = 20...55 V
oder
DC: U = 16...62 V
Leistungsaufnahme:
15 VA / 15 W
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
N (L-)
L1 (L+)
A
B
➁
2
3
N (–)
Schutzleiter
Achtung!
Beachten Sie die
Erdungskonzepte der
Anlage!
–
–
–
–
+
+
+
+
1 2
20
21
22
23
24
25
26
27
➀
Prosonic Flow W/P
DDU 10/18/19
➃
Endress+Hauser
