PROline Prosonic Flow 93 PROFIBUS-DP/-PA
#
Endress+Hauser
Raccordement des câbles de liaison
Danger!
Couper l'alimentation avant d'ouvrir le compartiment de raccordement.
Le mode de protection EEx nR est levé. Ne pas installer ni câbler l'appareil sous ten-
sion. Un non-respect de ces consignes peut entrainer la détérioration de composants
électroniques.
A

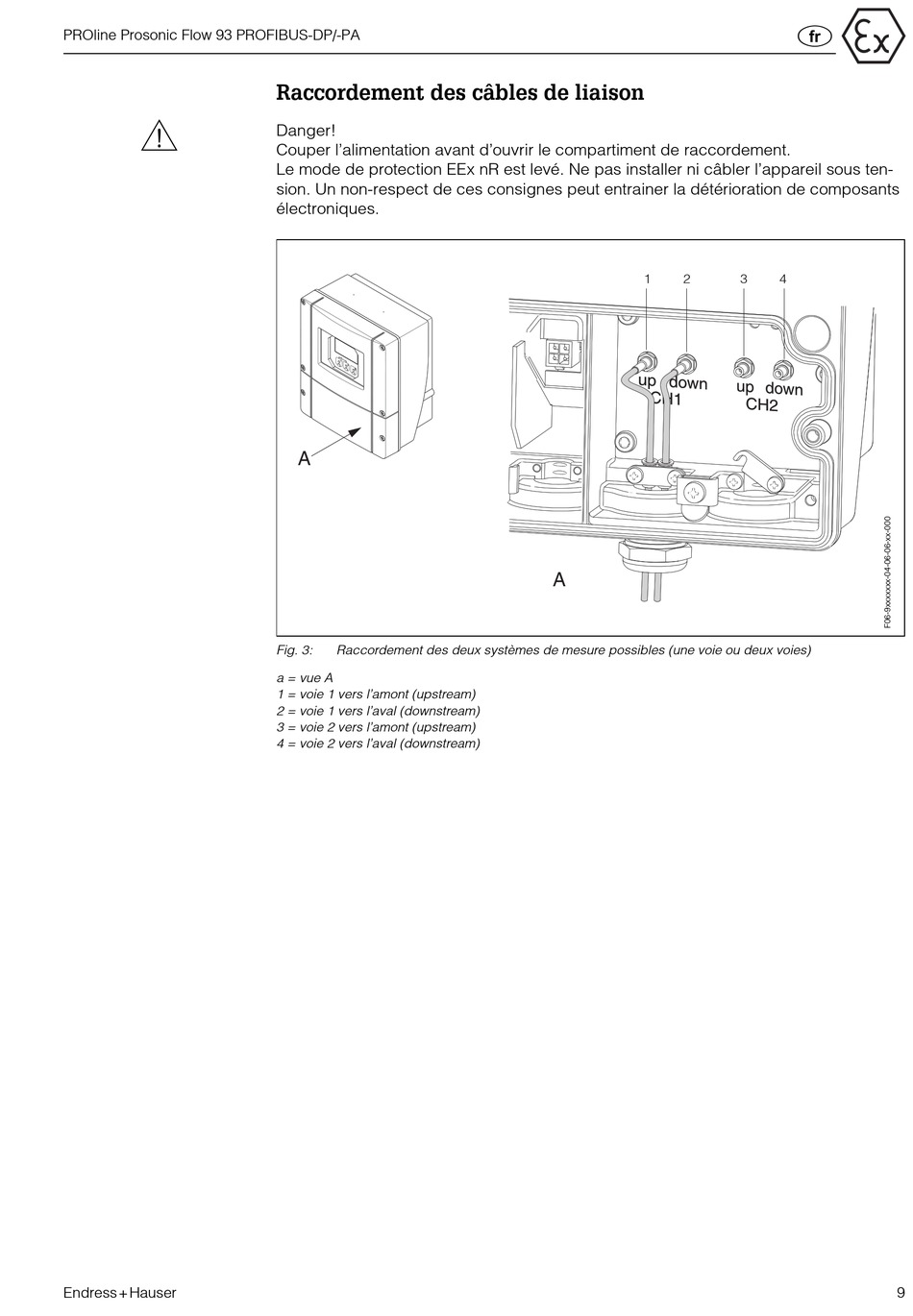

Fig. 3: Raccordement des deux systèmes de mesure possibles (une voie ou deux voies)
a = vue A
1 = voie 1 vers l'amont (upstream)
2 = voie 1 vers l'aval (downstream)
3 = voie 2 vers l'amont (upstream)
4 = voie 2 vers l'aval (downstream)
1 2
A
=
3 4
9
