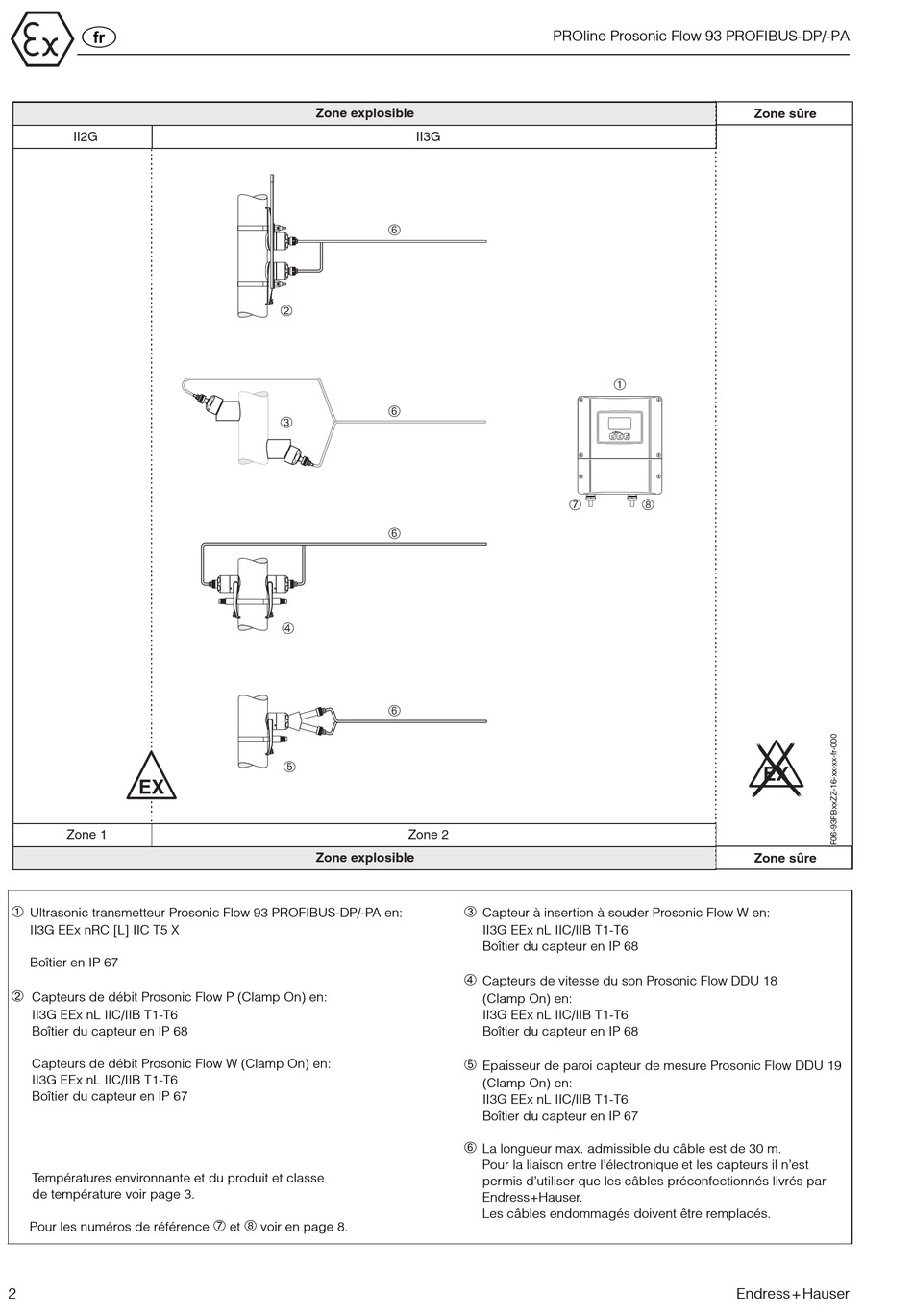

Endress+Hauser PROline prosonic flow 93 II3G Ex-Dokumentation Zu Den Betriebsanleitungen Seite 40

=
II2G
EX
Zone 1
➀
Ultrasonic transmetteur Prosonic Flow 93 PROFIBUS-DP/-PA en:
II3G EEx nRC [L] IIC T5 X
Boîtier en IP 67
➁
Capteurs de débit Prosonic Flow P (Clamp On) en:
II3G EEx nL IIC/IIB T1-T6
Boîtier du capteur en IP 68
Capteurs de débit Prosonic Flow W (Clamp On) en:
II3G EEx nL IIC/IIB T1-T6
Boîtier du capteur en IP 67
Températures environnante et du produit et classe
de température voir page 3.
Pour les numéros de référence
2
Zone explosible
➁
➂
➃
➄
Zone explosible
➆ ➇
et voir en page 8.
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
II3G
➅
➅
➅
➅
Zone 2
➂
Capteur à insertion à souder Prosonic Flow W en:
II3G EEx nL IIC/IIB T1-T6
Boîtier du capteur en IP 68
➃
Capteurs de vitesse du son Prosonic Flow DDU 18
(Clamp On) en:
II3G EEx nL IIC/IIB T1-T6
Boîtier du capteur en IP 68
➄
Epaisseur de paroi capteur de mesure Prosonic Flow DDU 19
(Clamp On) en:
II3G EEx nL IIC/IIB T1-T6
Boîtier du capteur en IP 67
➅
La longueur max. admissible du câble est de 30 m.
Pour la liaison entre l'électronique et les capteurs il n'est
permis d'utiliser que les câbles préconfectionnés livrés par
Endress+Hauser.
Les câbles endommagés doivent être remplacés.
➀
Esc
- +
E
➆ ➇
Endress+Hauser
Zone sûre
EX
Zone sûre
