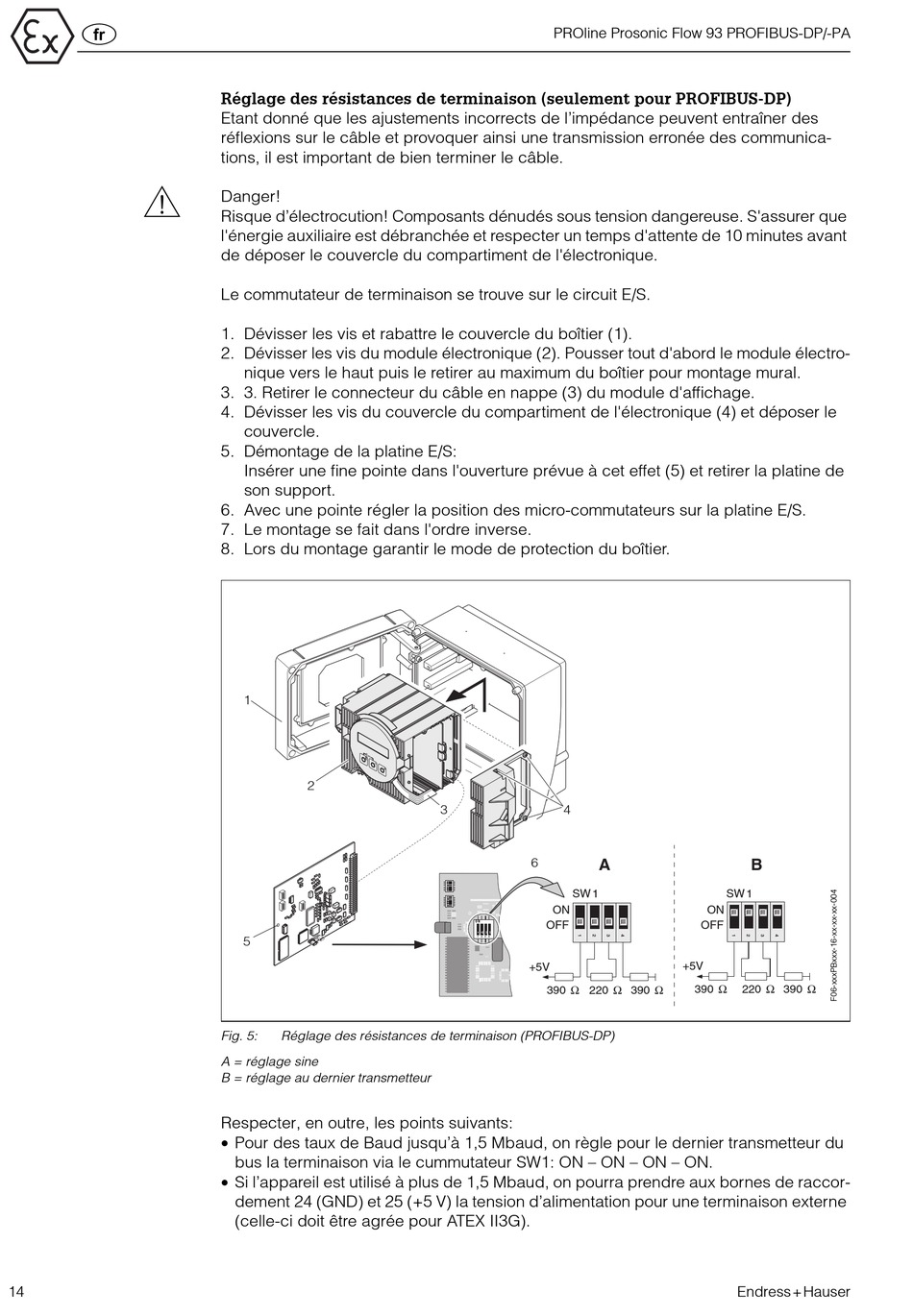

Réglage des résistances de terminaison (seulement pour PROFIBUS-DP)
Etant donné que les ajustements incorrects de l'impédance peuvent entraîner des
réflexions sur le câble et provoquer ainsi une transmission erronée des communica-
tions, il est important de bien terminer le câble.
Danger!
Risque d'électrocution! Composants dénudés sous tension dangereuse. S'assurer que
l'énergie auxiliaire est débranchée et respecter un temps d'attente de 10 minutes avant
de déposer le couvercle du compartiment de l'électronique.
Le commutateur de terminaison se trouve sur le circuit E/S.
1. Dévisser les vis et rabattre le couvercle du boîtier (1).
2. Dévisser les vis du module électronique (2). Pousser tout d'abord le module électro-
nique vers le haut puis le retirer au maximum du boîtier pour montage mural.
3. 3. Retirer le connecteur du câble en nappe (3) du module d'affichage.
4. Dévisser les vis du couvercle du compartiment de l'électronique (4) et déposer le
couvercle.
5. Démontage de la platine E/S:
Insérer une fine pointe dans l'ouverture prévue à cet effet (5) et retirer la platine de
son support.
6. Avec une pointe régler la position des micro-commutateurs sur la platine E/S.
7. Le montage se fait dans l'ordre inverse.
8. Lors du montage garantir le mode de protection du boîtier.
1
2
5
Fig. 5:
Réglage des résistances de terminaison (PROFIBUS-DP)
A = réglage sine
B = réglage au dernier transmetteur
Respecter, en outre, les points suivants:
• Pour des taux de Baud jusqu'à 1,5 Mbaud, on règle pour le dernier transmetteur du
bus la terminaison via le cummutateur SW1: ON – ON – ON – ON.
• Si l'appareil est utilisé à plus de 1,5 Mbaud, on pourra prendre aux bornes de raccor-
dement 24 (GND) et 25 (+5 V) la tension d'alimentation pour une terminaison externe
(celle-ci doit être agrée pour ATEX II3G).
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
3
4
6
A
SW 1
ON
O N
OFF
O N
O N
O N
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
+5V
390 Ω
220 Ω
B
SW 1
ON
OFF
+5V
390 Ω
220 Ω
390 Ω
390 Ω
