6

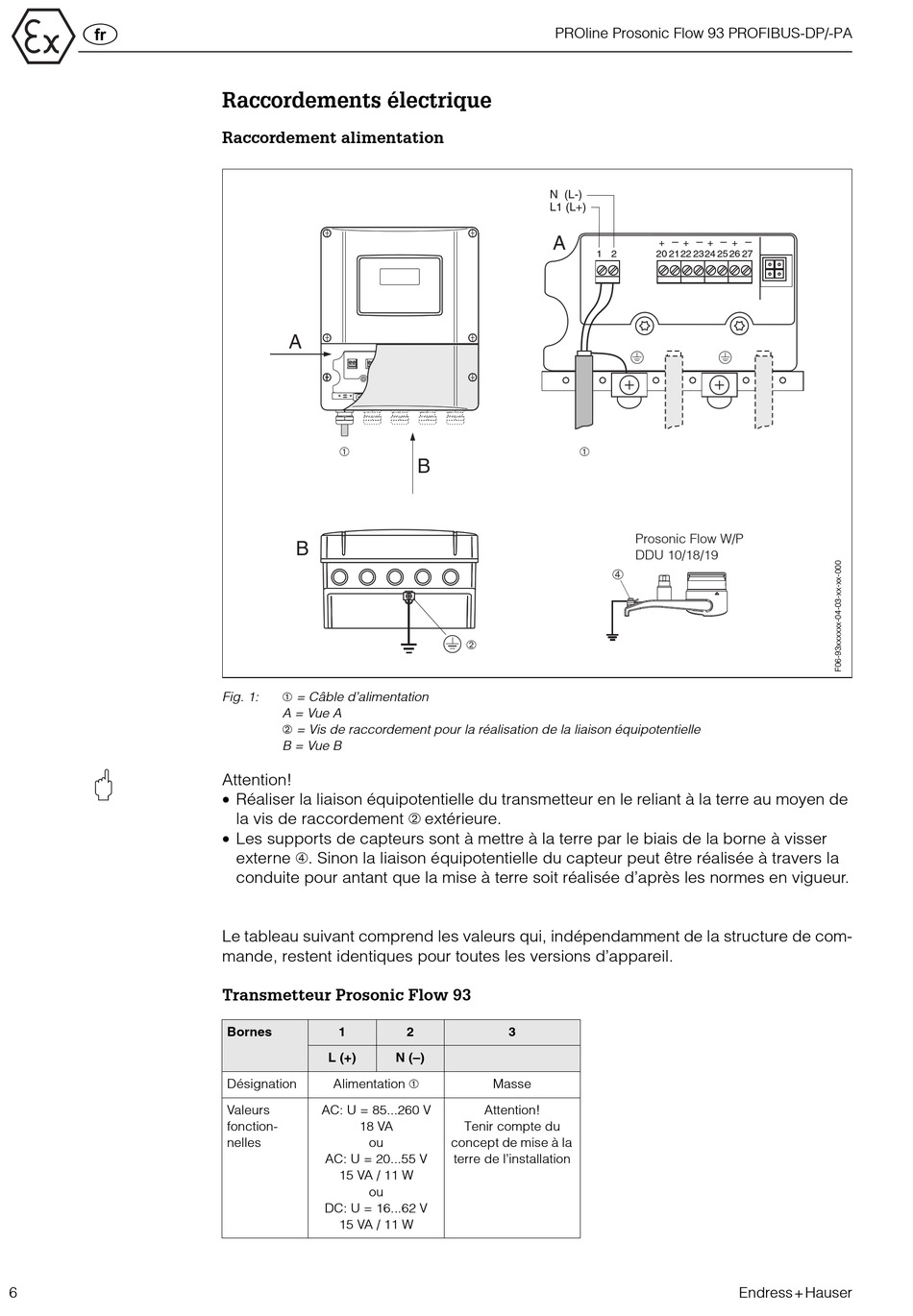

Raccordements électrique
Raccordement alimentation
A
➀
B
➀ = Câble d'alimentation
Fig. 1:
A = Vue A
➁ = Vis de raccordement pour la réalisation de la liaison équipotentielle
B = Vue B
Attention!
• Réaliser la liaison équipotentielle du transmetteur en le reliant à la terre au moyen de
la vis de raccordement ➁ extérieure.
• Les supports de capteurs sont à mettre à la terre par le biais de la borne à visser
externe ➃. Sinon la liaison équipotentielle du capteur peut être réalisée à travers la
conduite pour antant que la mise à terre soit réalisée d'après les normes en vigueur.
Le tableau suivant comprend les valeurs qui, indépendamment de la structure de com-
mande, restent identiques pour toutes les versions d'appareil.
Transmetteur Prosonic Flow 93
Bornes 1
L (+)
Alimentation ➀
Désignation
Valeurs AC: U = 85...260 V
fonction- 18 VA
nelles ou
AC: U = 20...55 V
15 VA / 11 W
ou
DC: U = 16...62 V
15 VA / 11 W
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
N (L-)
L1 (L+)
A
B
➁
2 3
N (–)
Masse
Attention!
Tenir compte du
concept de mise à la
terre de l'installation
–
– – –
+ + + +
1 2 20 21 22 23 24 25 26 27
➀
Prosonic Flow W/P
DDU 10/18/19
➃
