PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Endress+Hauser

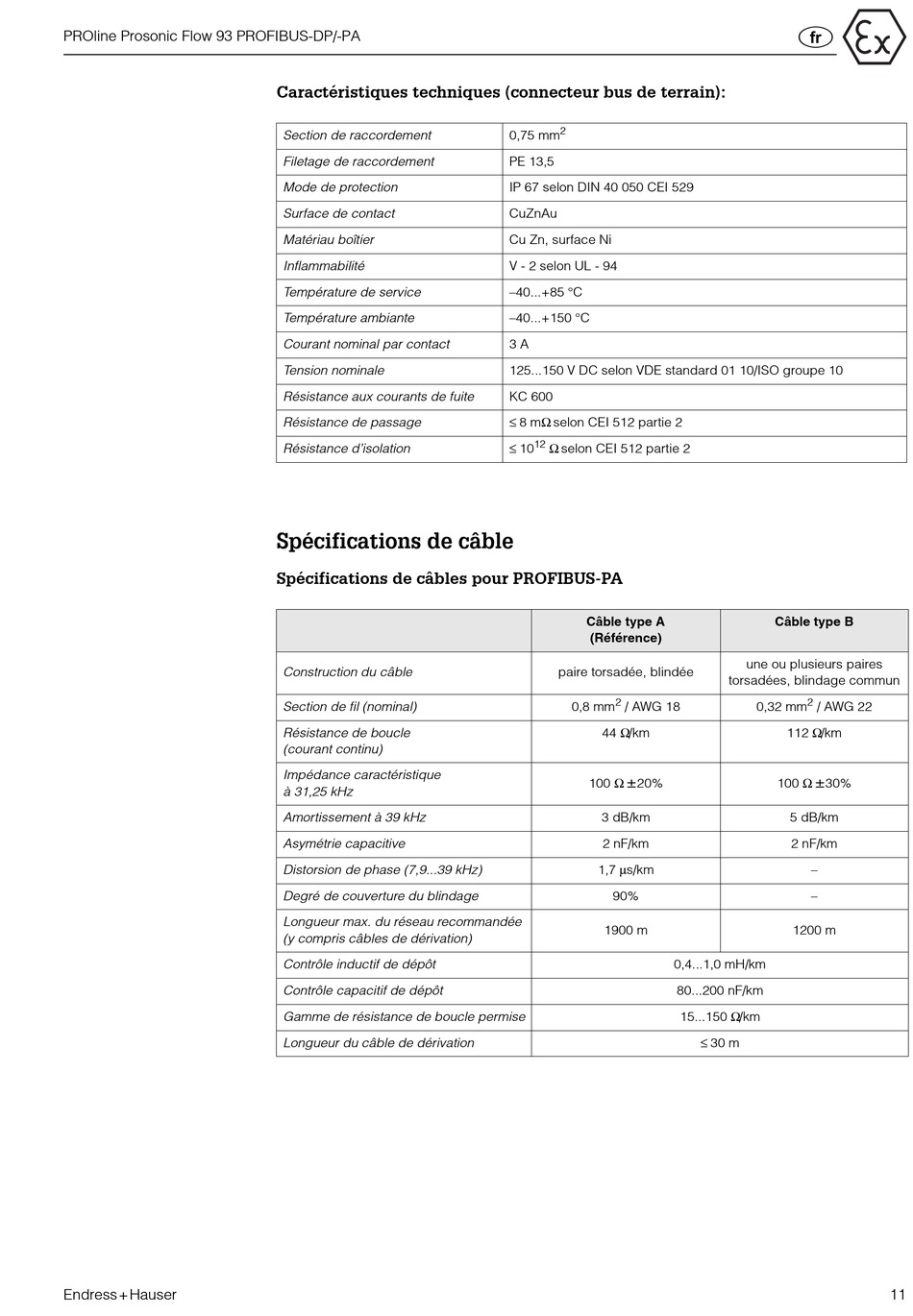

Caractéristiques techniques (connecteur bus de terrain):
Section de raccordement
Filetage de raccordement
Mode de protection
Surface de contact
Matériau boîtier
Inflammabilité
Température de service
Température ambiante
Courant nominal par contact
Tension nominale
Résistance aux courants de fuite
Résistance de passage
Résistance d'isolation
Spécifications de câble
Spécifications de câbles pour PROFIBUS-PA
Construction du câble
Section de fil (nominal)
Résistance de boucle
(courant continu)
Impédance caractéristique
à 31,25 kHz
Amortissement à 39 kHz
Asymétrie capacitive
Distorsion de phase (7,9...39 kHz)
Degré de couverture du blindage
Longueur max. du réseau recommandée
(y compris câbles de dérivation)
Contrôle inductif de dépôt
Contrôle capacitif de dépôt
Gamme de résistance de boucle permise
Longueur du câble de dérivation
2
0,75 mm
PE 13,5
IP 67 selon DIN 40 050 CEI 529
CuZnAu
Cu Zn, surface Ni
V - 2 selon UL - 94
–40...+85 °C
–40...+150 °C
3 A
125...150 V DC selon VDE standard 01 10/ISO groupe 10
KC 600
≤ 8 mΩ selon CEI 512 partie 2
≤ 10 12 Ω selon CEI 512 partie 2
Câble type A
(Référence)
paire torsadée, blindée
2
0,8 mm / AWG 18
44 Ω/km
100 Ω
±
20%
3 dB/km
2 nF/km
1,7 µs/km
90%
1900 m
0,4...1,0 mH/km
80...200 nF/km
15...150 Ω/km
=
Câble type B
une ou plusieurs paires
torsadées, blindage commun
2
0,32 mm / AWG 22
112 Ω/km
100 Ω
±
30%
5 dB/km
2 nF/km
–
–
1200 m
≤ 30 m
11
