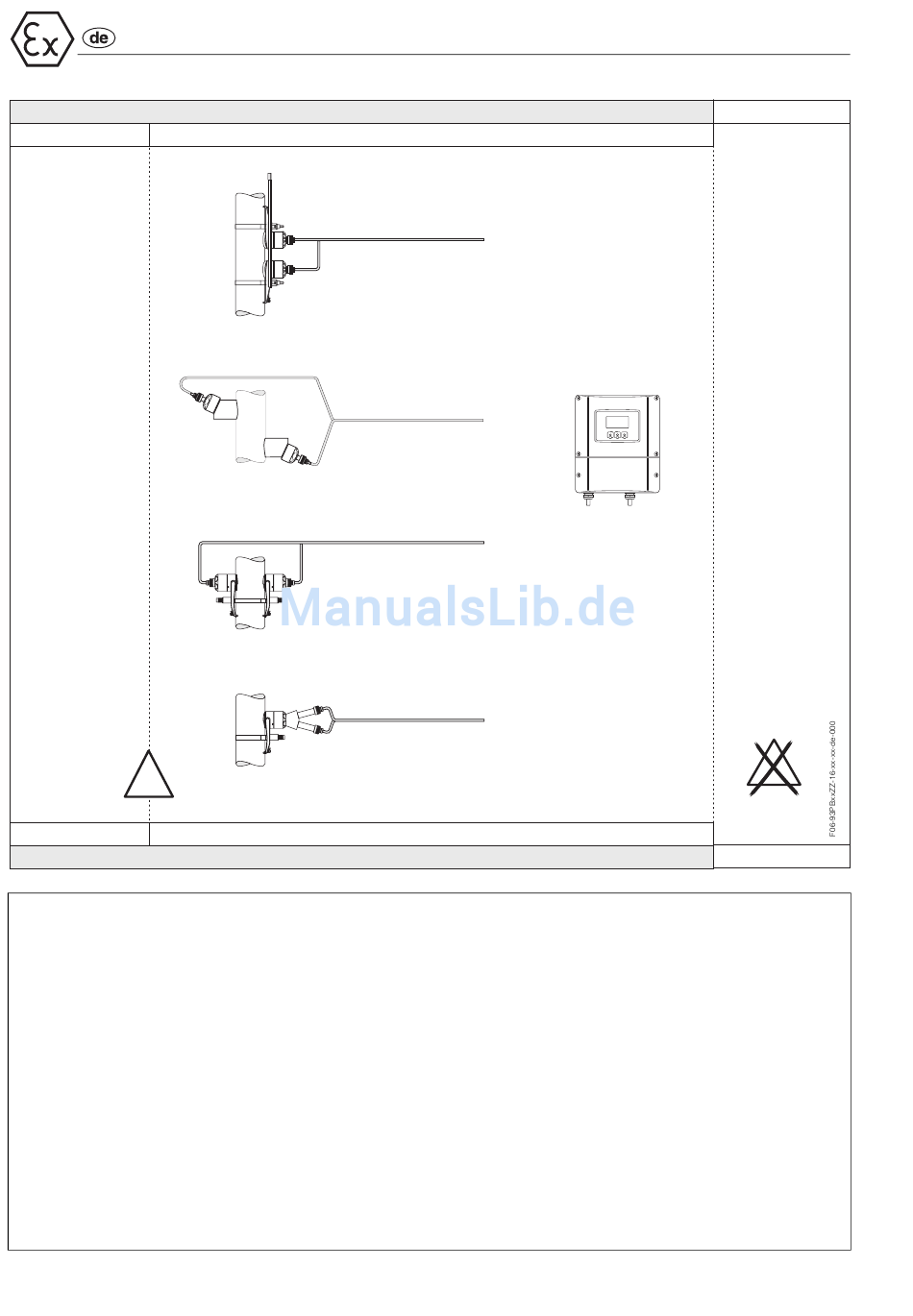

Endress+Hauser PROline prosonic flow 93 II3G Ex-Dokumentation Zu Den Betriebsanleitungen Seite 4

II2G
EX
Zone 1
➀
Ultraschall Messumformer Prosonic Flow 93 PROFIBUS-DP/-PA in:
II3G EEx nRC [L] IIC T5 X
Standardgehäuse in IP 67
➁
Durchfluss-Messsensoren Prosonic Flow P (Clamp On) in:
II3G EEx nL IIC/IIB T1-T6
Sensorgehäuse in IP 68
Durchfluss-Messsensoren Prosonic Flow W (Clamp On) in:
II3G EEx nL IIC/IIB T1-T6
Sensorgehäuse in IP 67
Umgebungs- und Mediumstemperatur sowie Temperatur-
klasse siehe Seite 3.
➆
Nummerierungsbezug
2
Explosionsgefährdeter Bereich
➁
➂
➃
➄
Explosionsgefährdeter Bereich
➇
und siehe Seite 8.
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
II3G
➅
➅
➅
➅
Zone 2
➂
Einbau-Durchfluss-Messsensoren Prosonic Flow W in:
II3G EEx nL IIC/IIB T1-T6
Sensorgehäuse in IP 68
➃
Schallgeschwindigkeits-Messsensoren Prosonic Flow DDU 18
(Clamp On) in:
II3G EEx nL IIC/IIB T1-T6
Sensorgehäuse in IP 68
➄
Wandstärke-Messsensor Prosonic Flow DDU 19 (Clamp On) in:
II3G EEx nL IIC/IIB T1-T6
Sensorgehäuse in IP 67
➅
Die sicherheitstechnisch maximal zulässige Kabellänge
beträgt 30 m. Als Verbindungsleitung zwischen Elektronik
und Messsensoren dürfen nur die vorkonfektionierten von
Endress+Hauser gelieferten Kabel verwendet werden.
Beschädigte Kabel müssen gegen unbeschädigte Kabel
ausgetauscht werden.
Sicherer Bereich
➀
Esc
- + E
➆ ➇
Sicherer Bereich
Endress+Hauser
EX
