PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Endress+Hauser

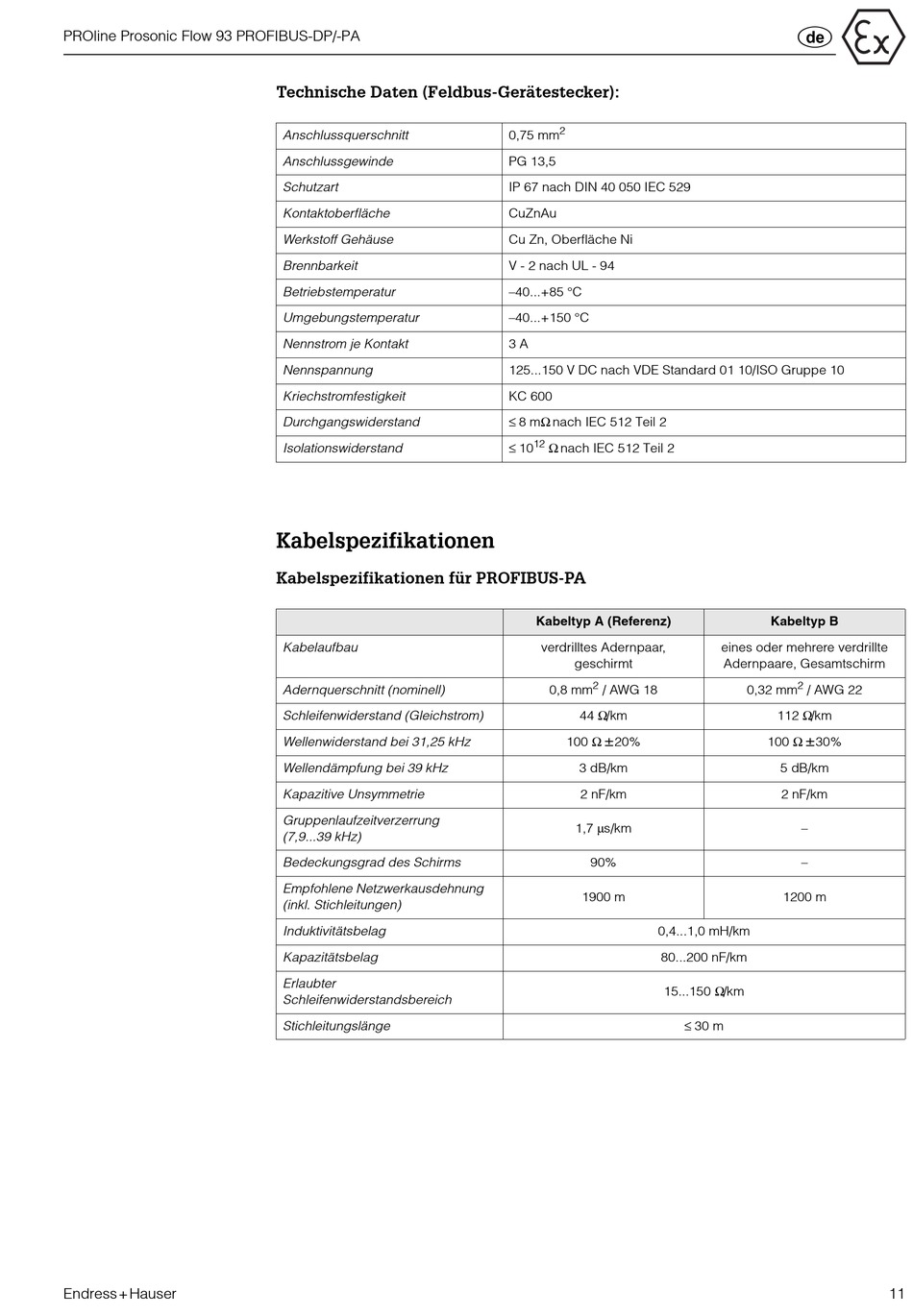

Technische Daten (Feldbus-Gerätestecker):
Anschlussquerschnitt
Anschlussgewinde
Schutzart
Kontaktoberfläche
Werkstoff Gehäuse
Brennbarkeit
Betriebstemperatur
Umgebungstemperatur
Nennstrom je Kontakt
Nennspannung
Kriechstromfestigkeit
Durchgangswiderstand
Isolationswiderstand
Kabelspezifikationen
Kabelspezifikationen für PROFIBUS-PA
Kabelaufbau
Adernquerschnitt (nominell)
Schleifenwiderstand (Gleichstrom)
Wellenwiderstand bei 31,25 kHz
Wellendämpfung bei 39 kHz
Kapazitive Unsymmetrie
Gruppenlaufzeitverzerrung
(7,9...39 kHz)
Bedeckungsgrad des Schirms
Empfohlene Netzwerkausdehnung
(inkl. Stichleitungen)
Induktivitätsbelag
Kapazitätsbelag
Erlaubter
Schleifenwiderstandsbereich
Stichleitungslänge
2
0,75 mm
PG 13,5
IP 67 nach DIN 40 050 IEC 529
CuZnAu
Cu Zn, Oberfläche Ni
V - 2 nach UL - 94
–40...+85 °C
–40...+150 °C
3 A
125...150 V DC nach VDE Standard 01 10/ISO Gruppe 10
KC 600
≤ 8 mΩ nach IEC 512 Teil 2
≤ 10
12
Ω nach IEC 512 Teil 2
Kabeltyp A (Referenz)
verdrilltes Adernpaar,
geschirmt
2
0,8 mm
/ AWG 18
44 Ω/km
100 Ω
±
20%
3 dB/km
2 nF/km
1,7 µs/km
90%
1900 m
0,4...1,0 mH/km
80...200 nF/km
15...150 Ω/km
;
Kabeltyp B
eines oder mehrere verdrillte
Adernpaare, Gesamtschirm
2
0,32 mm
/ AWG 22
112 Ω/km
100 Ω
±
30%
5 dB/km
2 nF/km
–
–
1200 m
≤ 30 m
11
