Abschlusswiderstände einstellen (nur bei PROFIBUS-DP)
Da Fehlanpassungen der Impendanz zu Reflexionen auf der Leitung führen und damit
eine fehlerhafte Kommunikationsübertragung verursacht werden kann, ist es wichtig die
Leitung richtig abzuschließen.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver-
gewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist und Sie eine Wartezeit von
10 Minuten eingehalten haben, bevor Sie die Elektronikraumabdeckung entfernen.
Die Terminierungsschalter befinden sich auf der I/O-Platine.
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schie-
ben und danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3. Flachbandkabelstecker (3) des Anzeigemoduls abziehen.
4. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5. Ausbau der I/O-Platine:
Dünnen Stift in die dafür vorgesehene Öffnung (5) stecken und Platine aus der
Halterung ziehen.
6. Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine
einstellen.
7. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
8. Stellen Sie bei der Montage die Gehäuseschutzart sicher.
1
2
5

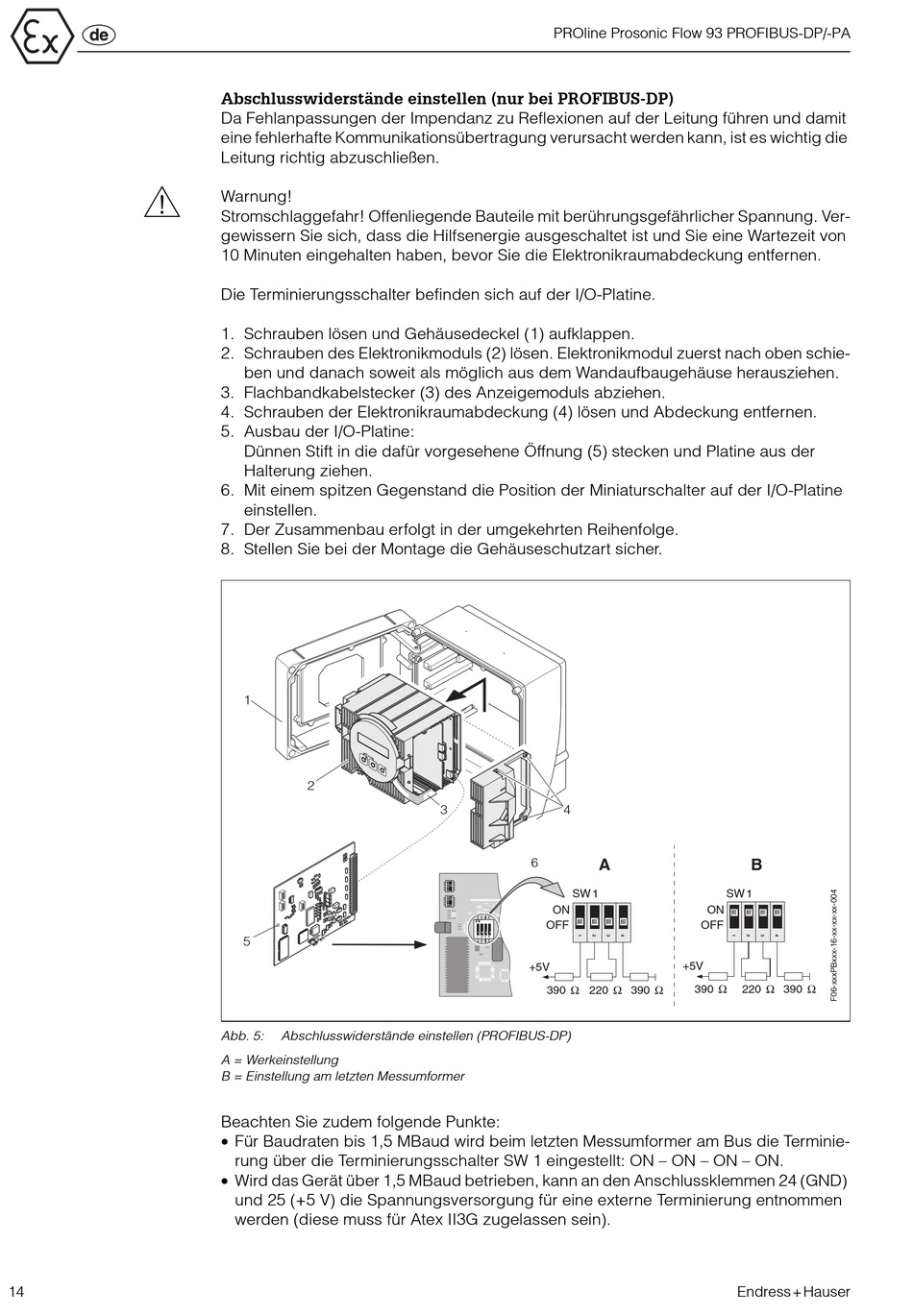

Abb. 5: Abschlusswiderstände einstellen (PROFIBUS-DP)
A = Werkeinstellung
B = Einstellung am letzten Messumformer
Beachten Sie zudem folgende Punkte:
• Für Baudraten bis 1,5 MBaud wird beim letzten Messumformer am Bus die Terminie-
rung über die Terminierungsschalter SW 1 eingestellt: ON – ON – ON – ON.
• Wird das Gerät über 1,5 MBaud betrieben, kann an den Anschlussklemmen 24 (GND)
und 25 (+5 V) die Spannungsversorgung für eine externe Terminierung entnommen
werden (diese muss für Atex II3G zugelassen sein).
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
3 4
6
A
SW 1
ON
O N
OFF
O N
O N
O N
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
+5V
390 Ω 220 Ω
B
SW 1
ON
OFF
+5V
390 Ω 220 Ω 390 Ω
390 Ω
