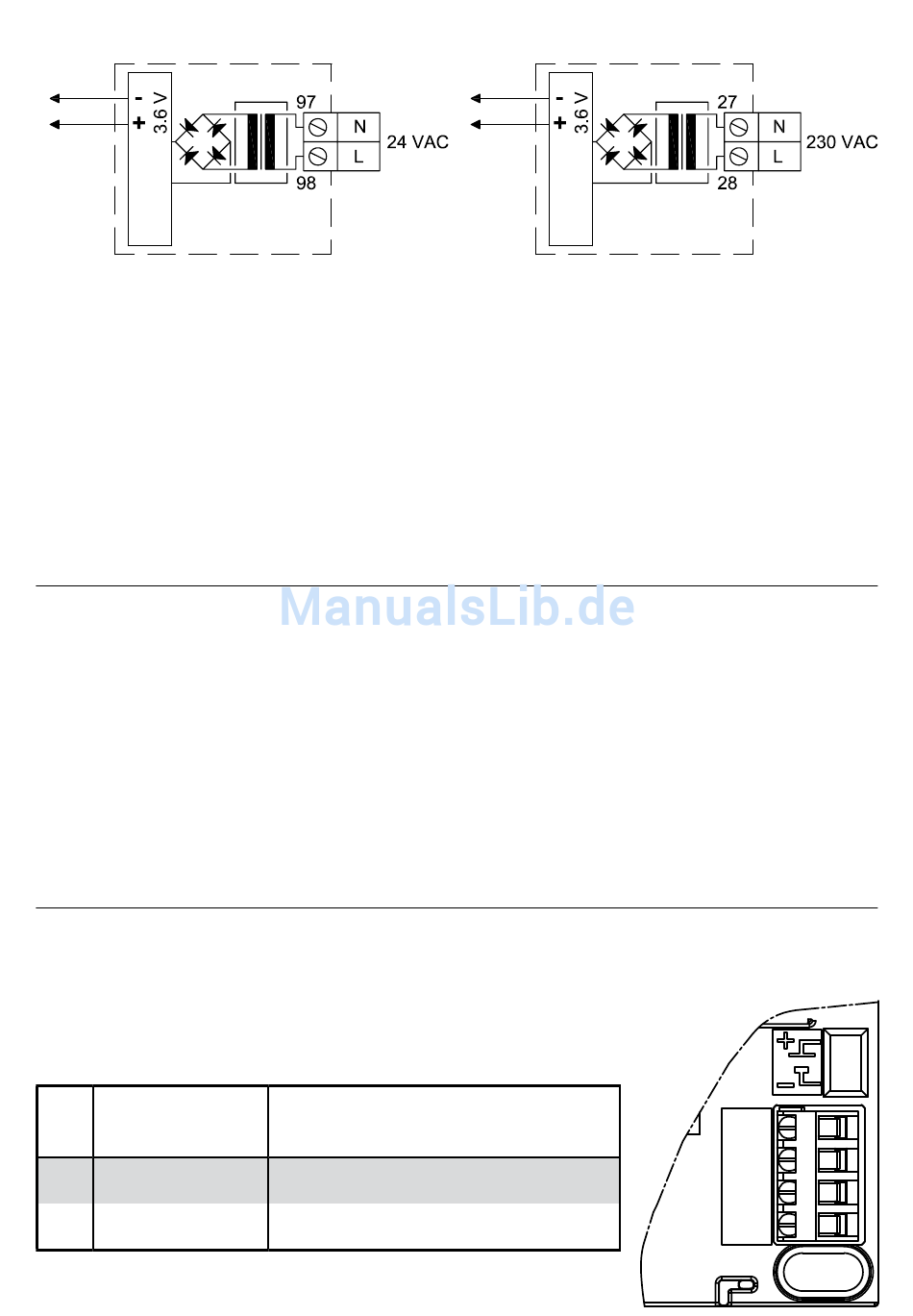

24 VAC Versorgung
Schwarz
Rot
24 VAC
Transformator 230/24V, Typ
66-99-403, kann z.B. verwendet
werden.
nB! MULTICAL® 402 kann nicht
mit 24 VDC versorgt werden.

7. Funktionskontrolle

Nach der Installation des gesamten Wärmezählers sollte eine
Funktionskontrolle durchgeführt werden. Öffnen Sie Thermostate
und Zapfhähne der Anlage, um Wasserdurchströmung herzustellen.
Betätigen Sie dann die obere Drucktaste von MULTICAL® 402 und
kontrollieren Sie die erscheinenden Anzeigen für Temperatur und
Durchfluss.

8. Elektrischer Anschluss

Die zwei gepaarten 2-Leiter Temperaturfühler montiert man in
die Klemme Nr. 5 und 6 (T1), sowie Klemme Nr. 7 und 8 (T2). Die
Polarität der Temperaturfühler T1 und T2 ist gleichgültig.
Sehen Sie die Platzierung der Klemmreihe unten:
Klemmreihe
nr.
T1 5–6
T2 7–8
14
standardwärme- und
Kältemessung
Fühler in Vorlauf (rot)
Fühler in Rücklauf (blau)
230 VAC Versorgung
Schwarz
Rot
230 VAC
Dieses Modul wird bei direktem
Netzanschluss verwendet.
nB! Externe Versorgung darf
nur dem Versorgungsmodul
angeschlossen werden.
5
T1
6
7
T2
8
