Diodenprüfung
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM‐
Eingangsbuchse und den Bananenstecker der roten Messleitung
in die positive
2.
Drehen Sie den Funktionsschalter auf die Position
Diodenfunktion. Im Diodenprüf‐Modus erscheinen das Dioden‐ und das Spannungssymbol
auf dem Display.
3.
Halten Sie die Messspitzen an die zu prüfende Diode oder den Halbleiter‐Übergang. Merken
Sie sich den angezeigten Messwert.
4.
Kehren Sie die Polarität der Messfühler um, indem Sie die rote und die schwarze
Messleitung vertauschen. Merken Sie sich auch diesen angezeigten Messwert.
5.
Die Diode oder der Übergang kann wie folgt ausgewertet werden:
Wenn eine Messung einen Wert ergibt (normalerweise zwischen 0,5 V und 0,8 V) und
bei der Messung in der anderen Richtung OL angezeigt wird, ist die Diode in Ordnung.
Falls für beide Ergebnisse OL angezeigt wird, so ist die Diode offen.
Wenn bei beiden Messungen sehr kleine Werte oder „0" angezeigt werden, ist die
Diode kurzgeschlossen.
Eingangsbuchse.

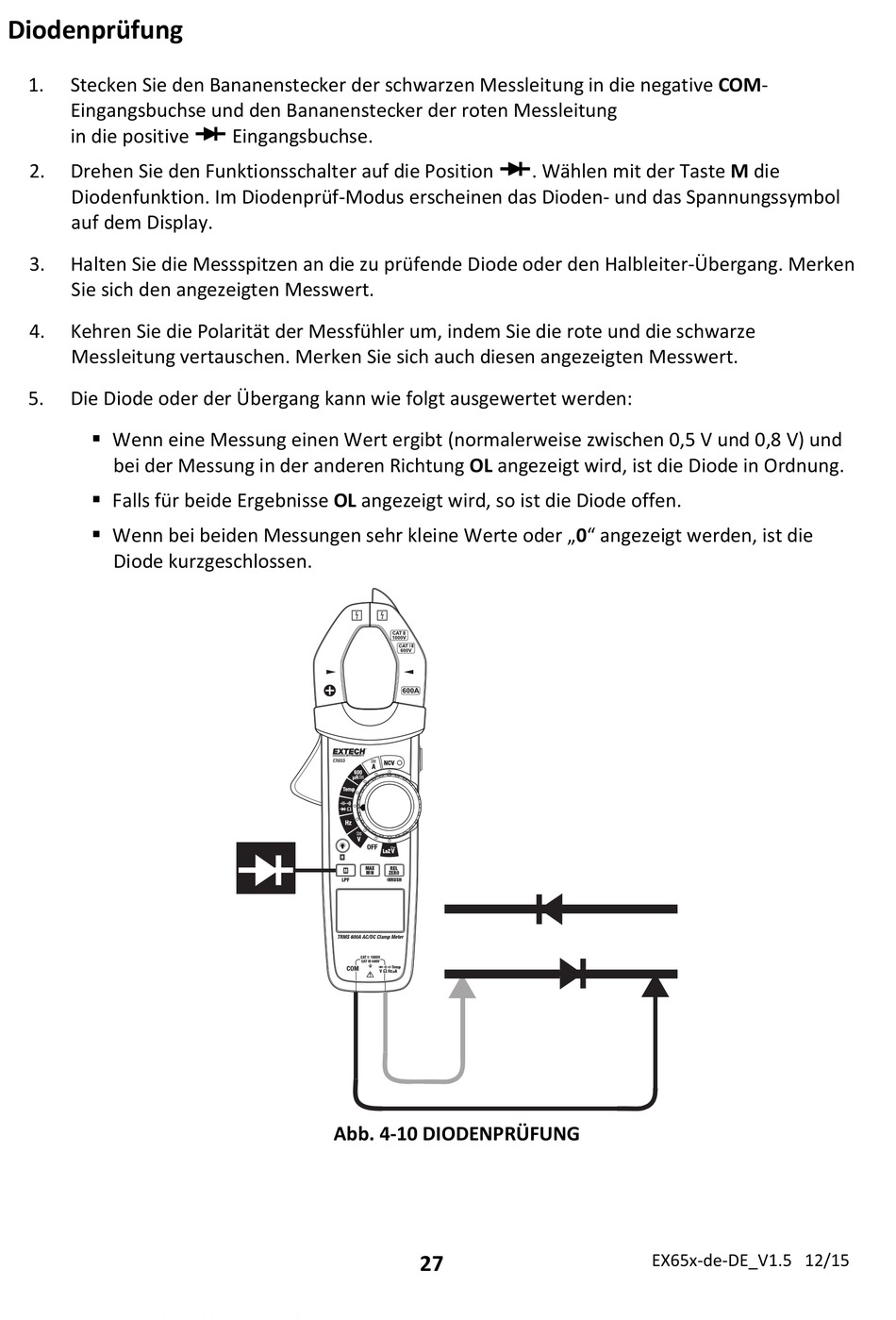

Abb. 4‐10 DIODENPRÜFUNG
. Wählen mit der Taste M die
27
EX65x‐de‐DE_V1.5 12/15
