Stromdurchgangsprüfungen
1.
Stecken Sie die schwarze Messleitung in die negative COM‐Eingangsbuchse und die rote
Messleitung in die positive Eingangsbuchse.
2.
Stellen Sie den Funktionsschalter auf die Position .
3.
Wählen Sie mit der Taste M den Durchgangsmodus. Achten Sie auf das Durchgangssymbol
auf dem Display.
4.
Halten Sie die Prüfspitzen an die zu prüfende Leitung oder den zu prüfenden Stromkreis.
5.
Falls der Widerstand kleiner als 30 Ω ist, ertönt der Summer ununterbrochen. Bei einer
Stromkreisunterbrechung zeigt das das Messgerät
Hinweise zur Durchgangsprüfung:
Schalten Sie vor Durchgangsprüfungen die Stromversorgung des zu prüfenden
Stromkreises aus und entladen Sie die Kondensatoren.
Die Leerlaufspannung beträgt ca. ‐3,5 V.
Der Durchgangsmessbereich beträgt 600 Ω.
Messen Sie für Ihre persönliche Sicherheit keinen Stromkreis mit Spannungen > 30 V DC
oder AC.
Trennen Sie die Messleitungen und den zu prüfenden Stromkreis nach Abschluss der
Messungen.

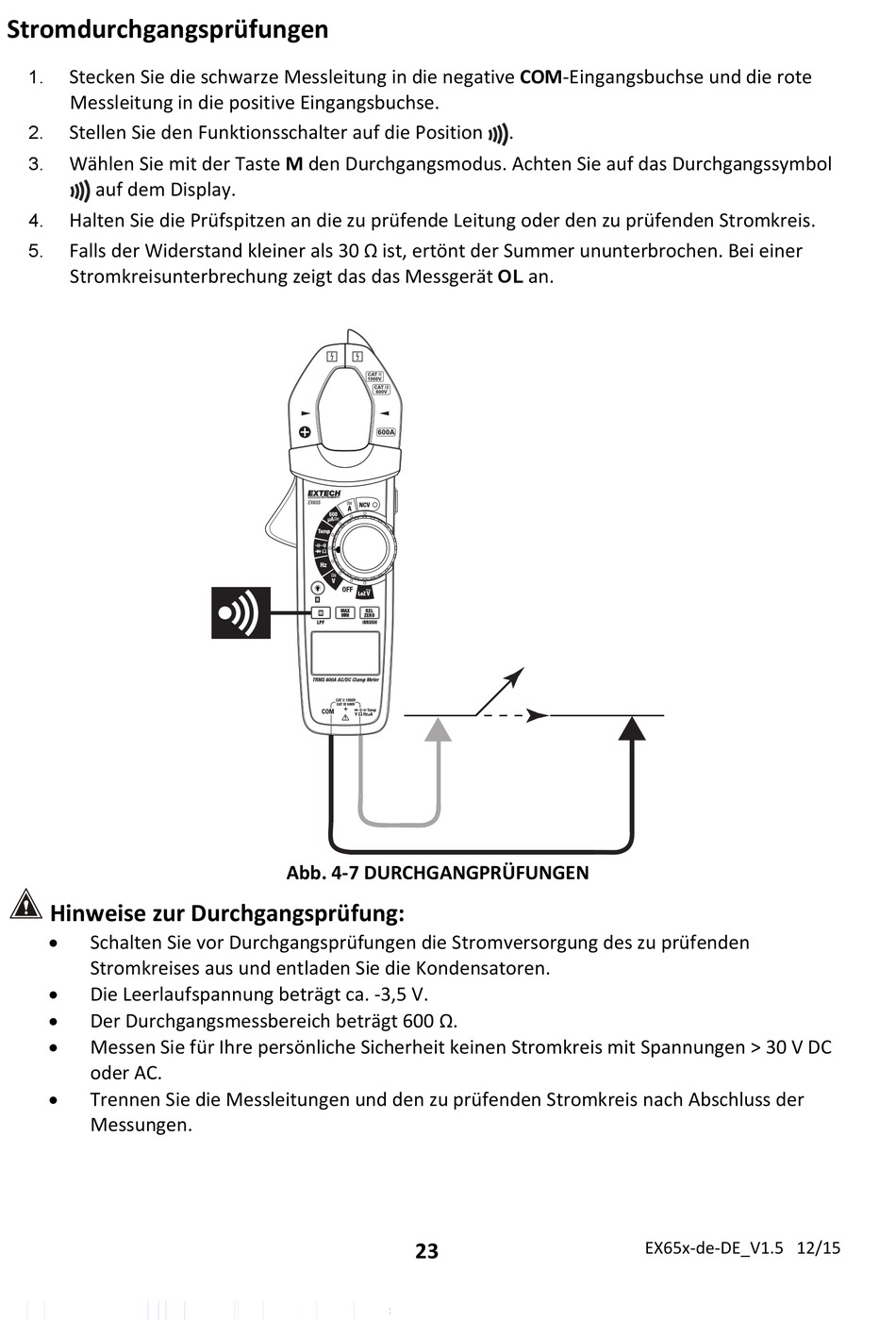

Abb. 4‐7 DURCHGANGPRÜFUNGEN
23
OL
an.
EX65x‐de‐DE_V1.5 12/15
