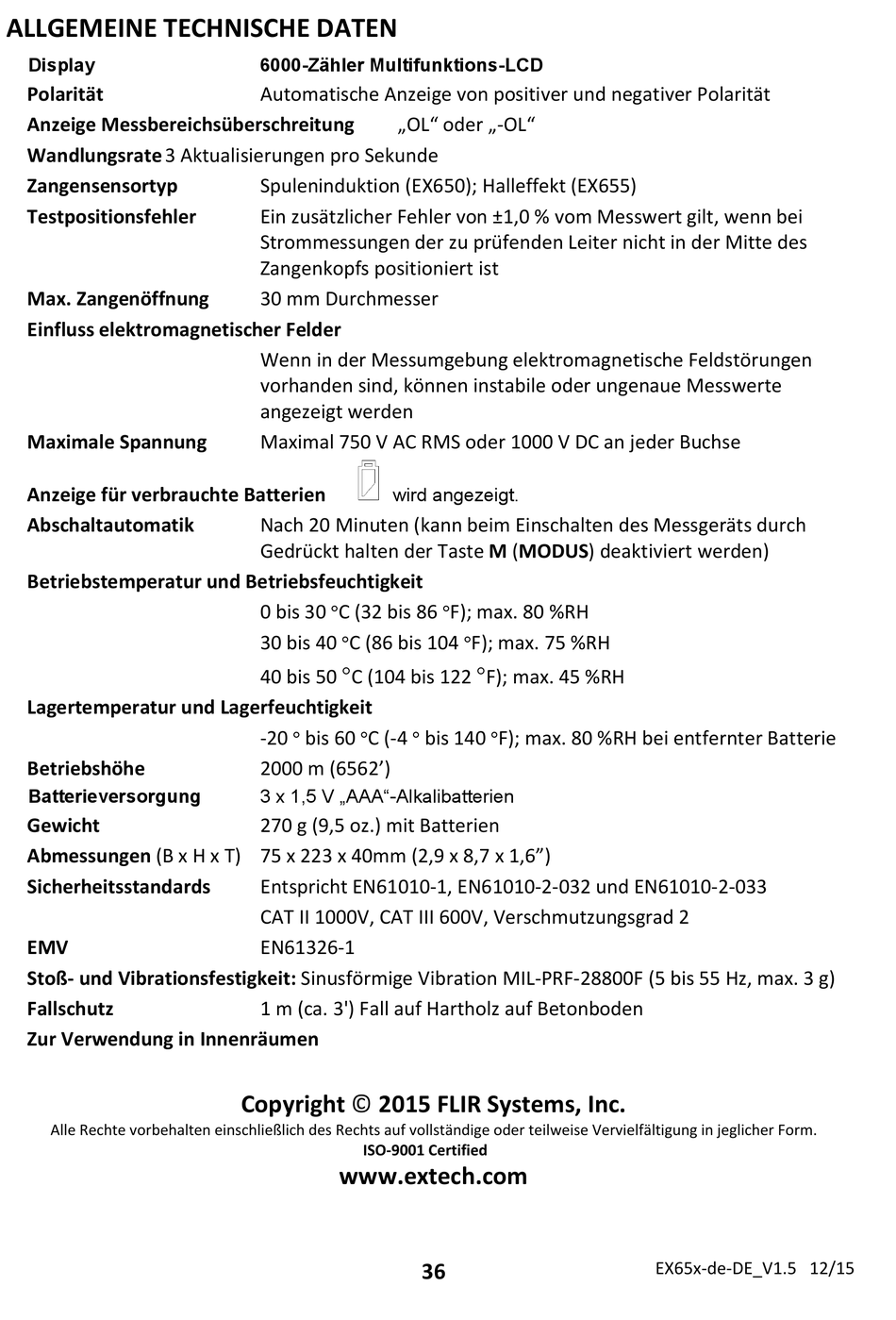

ALLGEMEINE TECHNISCHE DATEN
Display
Polarität
Anzeige Messbereichsüberschreitung
Wandlungsrate 3 Aktualisierungen pro Sekunde
Zangensensortyp
Testpositionsfehler
Max. Zangenöffnung
Einfluss elektromagnetischer Felder
Maximale Spannung
Anzeige für verbrauchte Batterien
Abschaltautomatik
Betriebstemperatur und Betriebsfeuchtigkeit
Lagertemperatur und Lagerfeuchtigkeit
Betriebshöhe
Batterieversorgung
Gewicht
Abmessungen (B x H x T) 75 x 223 x 40mm (2,9 x 8,7 x 1,6")
Sicherheitsstandards
EMV
Stoß‐ und Vibrationsfestigkeit: Sinusförmige Vibration MIL‐PRF‐28800F (5 bis 55 Hz, max. 3 g)
Fallschutz
Zur Verwendung in Innenräumen
Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form.
6000-Zähler Multifunktions-LCD
Automatische Anzeige von positiver und negativer Polarität
Spuleninduktion (EX650); Halleffekt (EX655)
Ein zusätzlicher Fehler von ±1,0 % vom Messwert gilt, wenn bei
Strommessungen der zu prüfenden Leiter nicht in der Mitte des
Zangenkopfs positioniert ist
30 mm Durchmesser
Wenn in der Messumgebung elektromagnetische Feldstörungen
vorhanden sind, können instabile oder ungenaue Messwerte
angezeigt werden
Maximal 750 V AC RMS oder 1000 V DC an jeder Buchse
Nach 20 Minuten (kann beim Einschalten des Messgeräts durch
Gedrückt halten der Taste M (MODUS) deaktiviert werden)
0 bis 30
C (32 bis 86
30 bis 40
40 bis 50
‐20
bis 60
2000 m (6562')
3 x 1,5 V „AAA"-Alkalibatterien
270 g (9,5 oz.) mit Batterien
Entspricht EN61010‐1, EN61010‐2‐032 und EN61010‐2‐033
CAT II 1000V, CAT III 600V, Verschmutzungsgrad 2
EN61326‐1
1 m (ca. 3') Fall auf Hartholz auf Betonboden
Copyright © 2015 FLIR Systems, Inc.
www.extech.com
„OL" oder „‐OL"
wird angezeigt.
F); max. 80 %RH
C (86 bis 104
F); max. 75 %RH
C (104 bis 122
F); max. 45 %RH
C (‐4
bis 140
F); max. 80 %RH bei entfernter Batterie
ISO‐9001 Certified
36
EX65x‐de‐DE_V1.5 12/15
