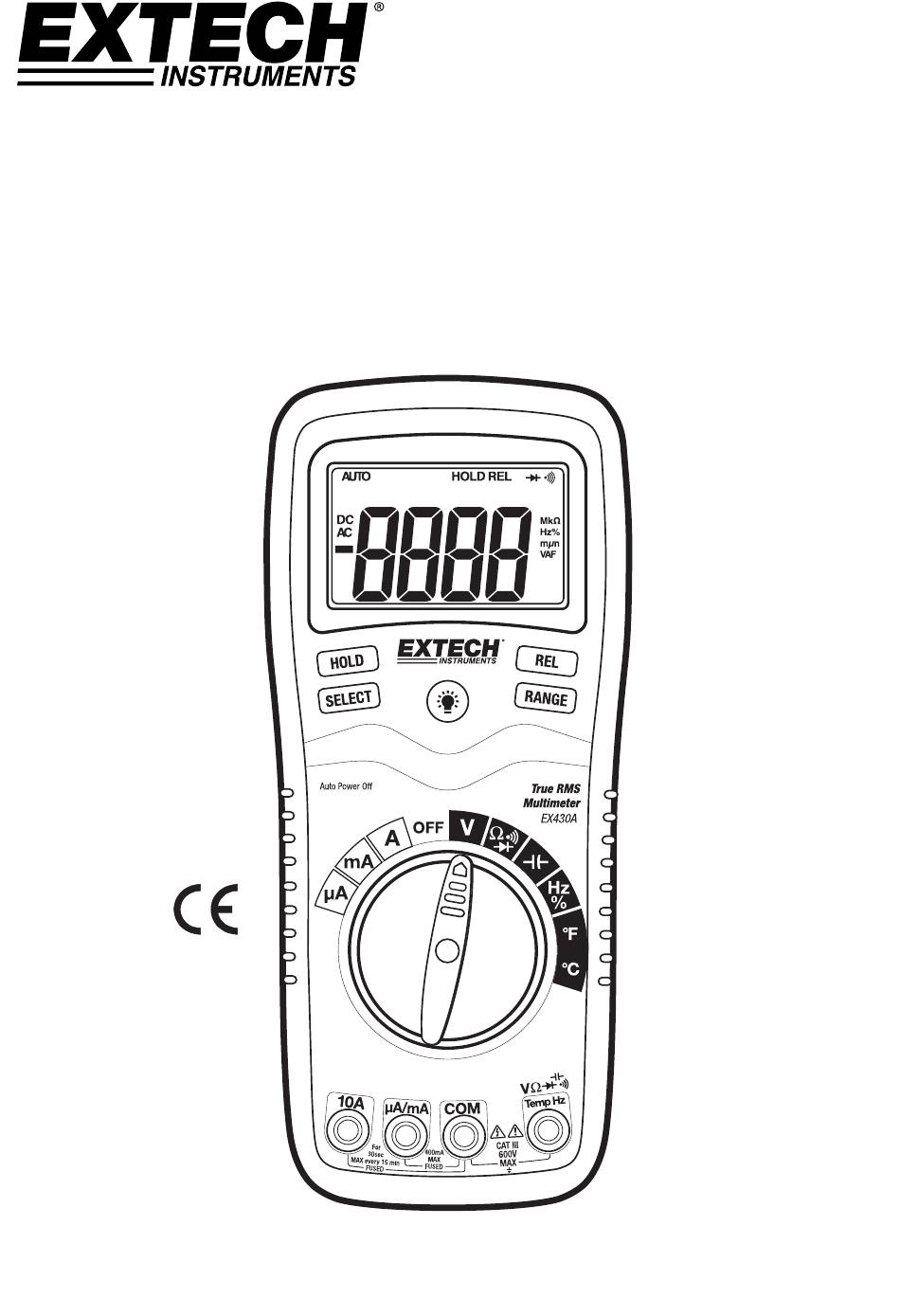

- Seite 1 BEDIENUNGSANLEITUNG Multimeter mit Echt-Effektivwertmessung Extech EX430A...

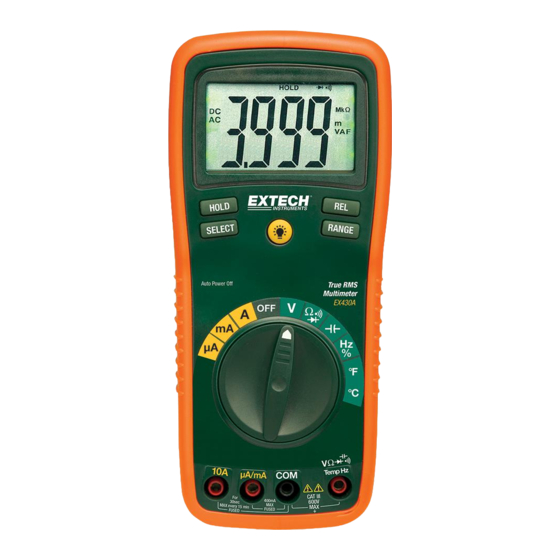

- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des Extech EX430A Multimeter mit Echt-Effektivwertmessung und Bereichsautomatik. Das Messgerät misst AC/DC Spannung (Wechsel- und Gleichspannung), AC/DC Strom (Wechsel- und Gleichstrom), Widerstand, Kapazität, Frequenz, Einschaltdauer, Diodentest, Durchgang sowie die Temperatur mit Thermoelement. Bei richtiger Benutzung und Pflege des Messgeräts wird es viele Jahre zuverlässige Dienste leisten.
- Seite 3 Auslaufen zu verhindern. Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe. Gehen Sie sicher, dass die Batterien nicht kurzgeschlossen werden. Werfen Sie die Batterien nicht ins Feuer. EX430A-de-DE_v6.0 7/16...
- Seite 4 IMMER den Strom abschalten und die Messleitungen entfernen, bevor Sie die Deckel öffnen, um die Sicherung oder Batterie zu wechseln. NIEMALS das Messgerät bedienen, bevor Sie nicht den Deckel auf der Geräterückseite und den Batterie- und Sicherungsfachdeckel aufgesetzt und richtig verschlossen haben. EX430A-de-DE_v6.0 7/16...
- Seite 5 Milli (10 ) (Volts, Amp) Kilo (10 ) (Ohm) Farad (elektr. Kapazität) Mega (10 ) (Ohm) Hertz (Frequenz) Volt Prozent (relatives Einschaltverhältnis) REL Relativ Wechselstrom AUTO Automatische Bereichseinstellung Gleichstrom HOLD Display-Haltefunktion ºF Grad Fahrenheit ºC Grad Celsius EX430A-de-DE_v6.0 7/16...
- Seite 6 Stecken Sie den Bananenstecker der roten Messleitung in die positive V- Buchse. 4. Berühren Sie mit der Spitze der schwarzen Messleitung den Minuspol des Stromkreises. Berühren sie mit der Spitze der roten Messleitung den Pluspol des Stromkreises. 5. Lesen Sie nun die Spannung im Display ab. EX430A-de-DE_v6.0 7/16...
- Seite 7 7. Berühren Sie mit der Spitze der schwarzen Messleitung die negative Seite des Stromkreises. Berühren Sie mit der Spitze der roten Messleitung die positive Seite des Stromkreises. 8. Strom auf die Schaltung anwenden. 9. Lesen Sie nun den Strom im Display ab. EX430A-de-DE_v6.0 7/16...
- Seite 8 4. Berühren Sie den Stromkreis oder das zu prüfende Element mit den Spitzen der Messleitungen. Am besten klemmt man eine Seite des zu prüfenden Elements ab, damit der restliche Stromkreis die Widerstandsmessung nicht behindert. 5. Lesen Sie nun den Widerstand im Display ab. EX430A-de-DE_v6.0 7/16...
- Seite 9 4. Berühren Sie die zu prüfenden Dioden mit den Messleitungen. Die Vorwärtsspannung wird normalerweise mit 0.400 bis 0.700V angezeigt. Rückwärtsspannung wird mit “OL” angezeigt. Kurzgeschlossene Geräte werden nahe 0V angezeigt und offene Geräte werden als “OL” in beiden Polen angezeigt. EX430A-de-DE_v6.0 7/16...
- Seite 10 Messanzeige stabilisiert hat (ca. 30 Sekunden). 4. Lesen Sie nun die Temperatur im Display ab. Hinweis: Der Temperaturfühler ist mit einem Ministecker vom Typ K ausgerüstet. Ein Adapter von Ministecker zu Bananenstecker wird zum Anschluss der Eingangsbananenstecker mitgeliefert. EX430A-de-DE_v6.0 7/16...
- Seite 11 Symbol erscheint in der oberen Ecke des Displays und der Buzzer ertönt, wenn die positive Messleitung in die 10A oder uA/mA Buchse eingesteckt und eine nicht strombezogene Funktion (grün, schwarz, rot) ausgewählt wird. In diesem Fall das Messgerät ausschalten und das Messkabel in die für die Funktion gewählte richtige Eingangsbuchse stecken. EX430A-de-DE_v6.0 7/16...
- Seite 12 (3.0% Messung + 5 Ziffern) 4F 0.001F (3.5% Messung + 5 Ziffern) 40F 0.01F (5.0% Messung + 5 Ziffern) 100F 0.1F HINWEIS: Die Genauigkeit ist bei 18 C bis 28 C (65 F bis 83 F) und unter 75% relativer Luftfeuchtigkeit festgestellt. EX430A-de-DE_v6.0 7/16...
- Seite 13 187 x 81 x 50mm (7.36” x 3.2” x 2.0”) (einschließlich Halter) Sicherheit Nur für den Gebrauch in Räumen und im Einklang mit den Anforderungen zur doppelten Isolierung gemäß: IEC61010-1 (EN61010- 1), 2010, dritte Ausgabe für Überspannungskategorie III 600V, Verschmutzungsgrad 2. EX430A-de-DE_v6.0 7/16...
- Seite 14 WARNUNG: Um einen Stromschlag zu vermeiden, bedienen Sie das Messgerät nicht, bevor der Batteriefachdeckel richtig aufgesetzt und verschlossen ist. HINWEIS: Wenn das Messgerät nicht richtig funktioniert, prüfen Sie, ob die Sicherungen durchgebrannt sind oder die Batterie leer ist oder ob beide richtig eingelegt sind. EX430A-de-DE_v6.0 7/16...
- Seite 15 8. Nun die mittlere Leiterplatte richtig auf die Steckverbinder aufsetzen und leicht andrücken. 9. Den rückseitigen Deckel wieder aufsetzen, Batterie einlegen und den Batteriefachdeckel schließen. WARNUNG: Um einen Stromschlag zu vermeiden, bedienen Sie das Messgerät nicht, bevor der Sicherungsdeckel richtig aufgesetzt und verschlossen ist. Copyright © 2013‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 zertifiziert www.extech.com EX430A-de-DE_v6.0 7/16...
