Erweiterte Funktionsmodi
Zusätzlich zu den grundlegenden Messungen wurde eine Vielzahl an erweiterten Funktionen
integriert. Schlagen Sie für weitere Einzelheiten in den folgenden Abschnitten nach.
Einschaltstrommodus (nur EX655)
In Einschaltstrommodus zeigt das Messgerät den höchsten RMS AC Strommesswert an, der
in den ersten 100 ms nach dem Triggerzeitpunkt (Stromerfassungsschwellwert) erreicht
wurde, siehe Abb. 5.3 unten. Der Stromerfassungsschwellwert beträgt 5,0 A für den 600,0 A
Bereich. Der Einschaltstrommodus ist beim Messen von Wechselstrom verfügbar.
1.
Verbinden Sie das Zangenmessgerät mit dem zu testenden Stromkreis, an dem keine
Spannung anliegt.
2.
Drehen Sie den Funktionsschalter auf die Position
3.
Wählen Sie mit der Taste MODE den Modus AC aus.
4.
Halten Sie die Taste INRUSH gedrückt, um den Einschaltstrommodus zu aktivieren.
Das Wort RUSH erscheint kurz in dem Bereich des Displays, in dem die Messwerte
angezeigt werden. In diesem Modus erscheint das Symbol SURGE im unteren Teil
des Displays.
5.
Schalten Sie die Stromversorgung des zu prüfenden Stromkreislaufs ein.
6.
Wenn der Schwellwert erreicht ist, zeigt das Messgerät den Mittelwert des
Messwerts für die Integrationszeit von 100 ms an.
7.
Halten Sie zum Verlassen des Einschaltstrommodus die Taste INRUSH gedrückt, bis
das Anzeigesymbol SURGE erlischt.
Hinweis: Inrush Messgenauigkeit ist nicht angegeben; Inrush Messungen angeboten
werden nur zu Referenzzwecken.
Current
Detection
Threshold
0A
100ms Sample Window (60Hz)
Start
Measured Inrush
Current

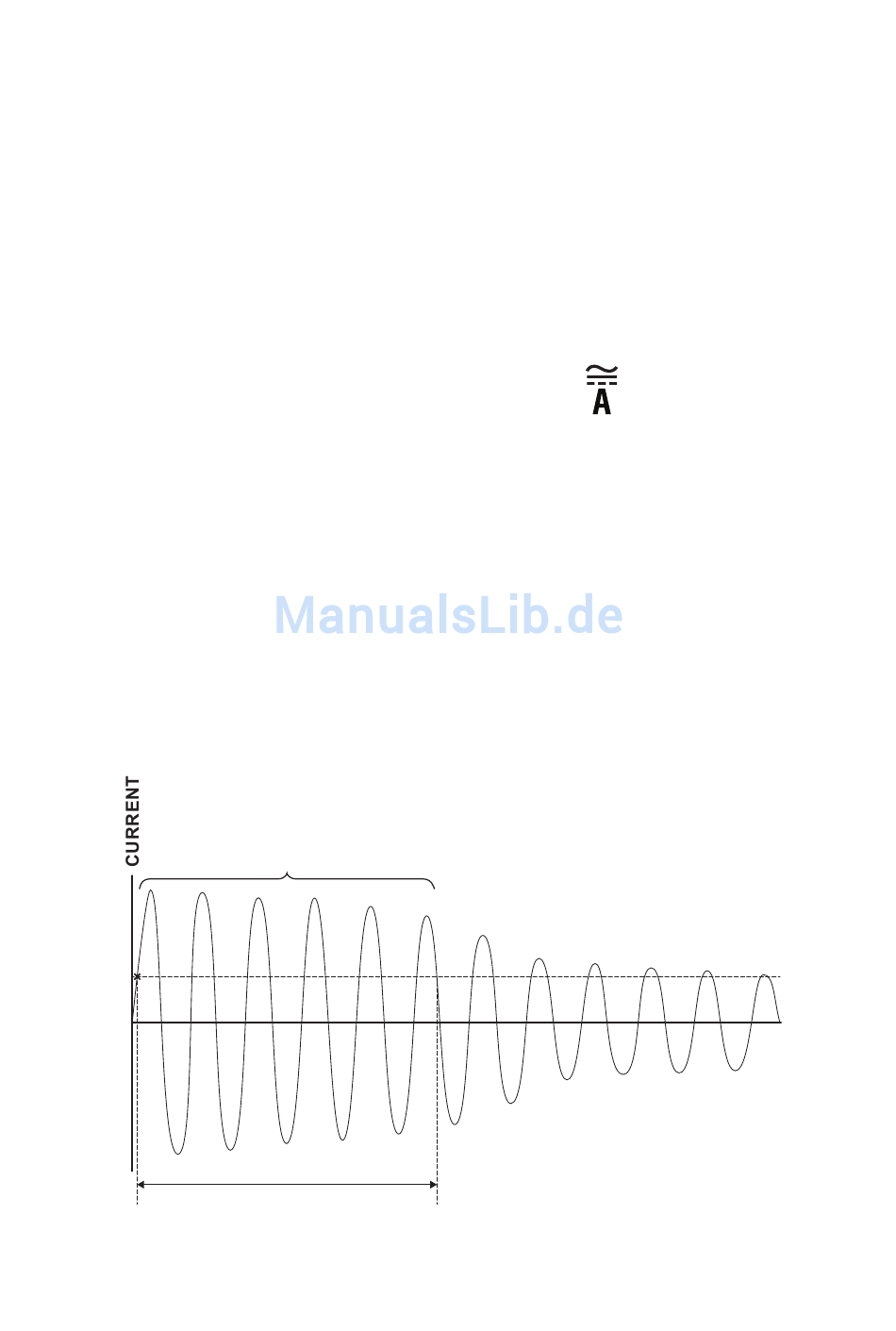

Abb. 4‐12 Einschaltstrom
Stop
29
.
EX65x‐de‐DE_V1.5 12/15
TIME
