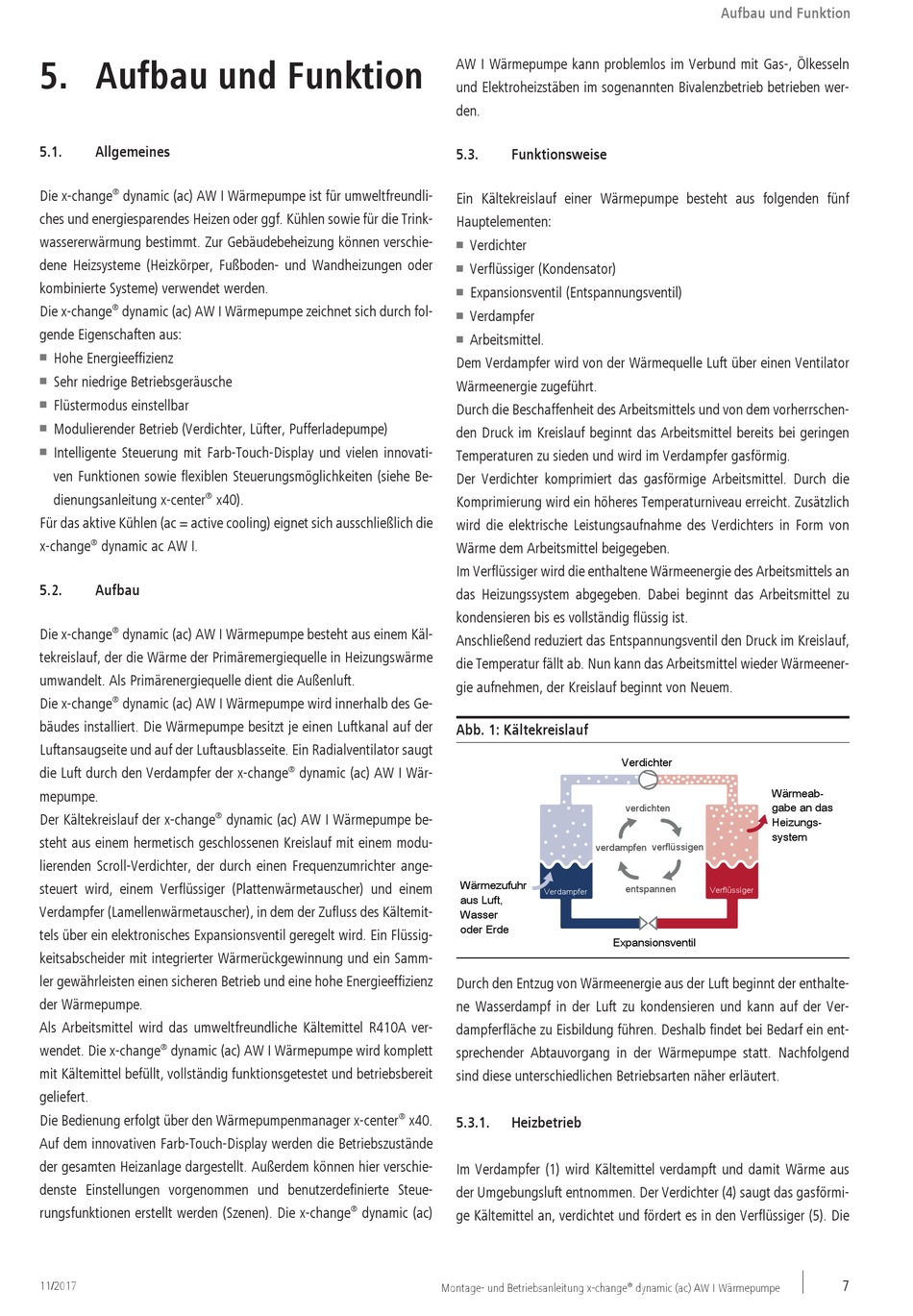

5. Aufbau und Funktion
5.1.
Allgemeines
®
Die x-change
dynamic (ac) AW I Wärmepumpe ist für umweltfreundli-
ches und energiesparendes Heizen oder ggf. Kühlen sowie für die Trink-
wassererwärmung bestimmt. Zur Gebäudebeheizung können verschie-
dene Heizsysteme (Heizkörper, Fußboden- und Wandheizungen oder
kombinierte Systeme) verwendet werden.
®
Die x-change
dynamic (ac) AW I Wärmepumpe zeichnet sich durch fol-
gende Eigenschaften aus:
Hohe Energieeffizienz
n
Sehr niedrige Betriebsgeräusche
n
Flüstermodus einstellbar
n
Modulierender Betrieb (Verdichter, Lüfter, Pufferladepumpe)
n
Intelligente Steuerung mit Farb-Touch-Display und vielen innovati-
n
ven Funktionen sowie flexiblen Steuerungsmöglichkeiten (siehe Be-
®
dienungsanleitung x-center
Für das aktive Kühlen (ac = active cooling) eignet sich ausschließlich die
®
x-change
dynamic ac AW I.
5.2.
Aufbau
®
Die x-change
dynamic (ac) AW I Wärmepumpe besteht aus einem Käl-
tekreislauf, der die Wärme der Primäremergiequelle in Heizungswärme
umwandelt. Als Primärenergiequelle dient die Außenluft.
®
Die x-change
dynamic (ac) AW I Wärmepumpe wird innerhalb des Ge-
bäudes installiert. Die Wärmepumpe besitzt je einen Luftkanal auf der
Luftansaugseite und auf der Luftausblasseite. Ein Radialventilator saugt
die Luft durch den Verdampfer der x-change
mepumpe.
Der Kältekreislauf der x-change
steht aus einem hermetisch geschlossenen Kreislauf mit einem modu-
lierenden Scroll-Verdichter, der durch einen Frequenzumrichter ange-
steuert wird, einem Verflüssiger (Plattenwärmetauscher) und einem
Verdampfer (Lamellenwärmetauscher), in dem der Zufluss des Kältemit-
tels über ein elektronisches Expansionsventil geregelt wird. Ein Flüssig-
keitsabscheider mit integrierter Wärmerückgewinnung und ein Samm-
ler gewährleisten einen sicheren Betrieb und eine hohe Energieeffizienz
der Wärmepumpe.
Als Arbeitsmittel wird das umweltfreundliche Kältemittel R410A ver-
®
wendet. Die x-change
dynamic (ac) AW I Wärmepumpe wird komplett
mit Kältemittel befüllt, vollständig funktionsgetestet und betriebsbereit
geliefert.
Die Bedienung erfolgt über den Wärmepumpenmanager x-center
Auf dem innovativen Farb-Touch-Display werden die Betriebszustände
der gesamten Heizanlage dargestellt. Außerdem können hier verschie-
denste Einstellungen vorgenommen und benutzerdefinierte Steue-
rungsfunktionen erstellt werden (Szenen). Die x-change
11/2017
x40).
®
dynamic (ac) AW I Wär-
®
dynamic (ac) AW I Wärmepumpe be-
®
dynamic (ac)
AW I Wärmepumpe kann problemlos im Verbund mit Gas-, Ölkesseln
und Elektroheizstäben im sogenannten Bivalenzbetrieb betrieben wer-
den.
5.3.
Funktionsweise
Ein Kältekreislauf einer Wärmepumpe besteht aus folgenden fünf
Hauptelementen:
Verdichter
n
Verflüssiger (Kondensator)
n
Expansionsventil (Entspannungsventil)
n
Verdampfer
n
Arbeitsmittel.
n
Dem Verdampfer wird von der Wärmequelle Luft über einen Ventilator
Wärmeenergie zugeführt.
Durch die Beschaffenheit des Arbeitsmittels und von dem vorherrschen-
den Druck im Kreislauf beginnt das Arbeitsmittel bereits bei geringen
Temperaturen zu sieden und wird im Verdampfer gasförmig.
Der Verdichter komprimiert das gasförmige Arbeitsmittel. Durch die
Komprimierung wird ein höheres Temperaturniveau erreicht. Zusätzlich
wird die elektrische Leistungsaufnahme des Verdichters in Form von
Wärme dem Arbeitsmittel beigegeben.
Im Verflüssiger wird die enthaltene Wärmeenergie des Arbeitsmittels an
das Heizungssystem abgegeben. Dabei beginnt das Arbeitsmittel zu
kondensieren bis es vollständig flüssig ist.
Anschließend reduziert das Entspannungsventil den Druck im Kreislauf,
die Temperatur fällt ab. Nun kann das Arbeitsmittel wieder Wärmeener-
gie aufnehmen, der Kreislauf beginnt von Neuem.
Abb. 1: Kältekreislauf
Wärmezufuhr
Verdampfer
aus Luft,
Wasser
oder Erde
Durch den Entzug von Wärmeenergie aus der Luft beginnt der enthalte-
ne Wasserdampf in der Luft zu kondensieren und kann auf der Ver-
dampferfläche zu Eisbildung führen. Deshalb findet bei Bedarf ein ent-
sprechender Abtauvorgang in der Wärmepumpe statt. Nachfolgend
sind diese unterschiedlichen Betriebsarten näher erläutert.
®
x40.
5.3.1.
Heizbetrieb
Im Verdampfer (1) wird Kältemittel verdampft und damit Wärme aus
der Umgebungsluft entnommen. Der Verdichter (4) saugt das gasförmi-
ge Kältemittel an, verdichtet und fördert es in den Verflüssiger (5). Die
Montage- und Betriebsanleitung x-change
Aufbau und Funktion
Verdichter
verdichten
verflüssigen
verdampfen
entspannen
Verflüssiger
Expansionsventil
®
dynamic (ac) AW I Wärmepumpe
Wärmeab-
gabe an das
Heizungs-
system
7
