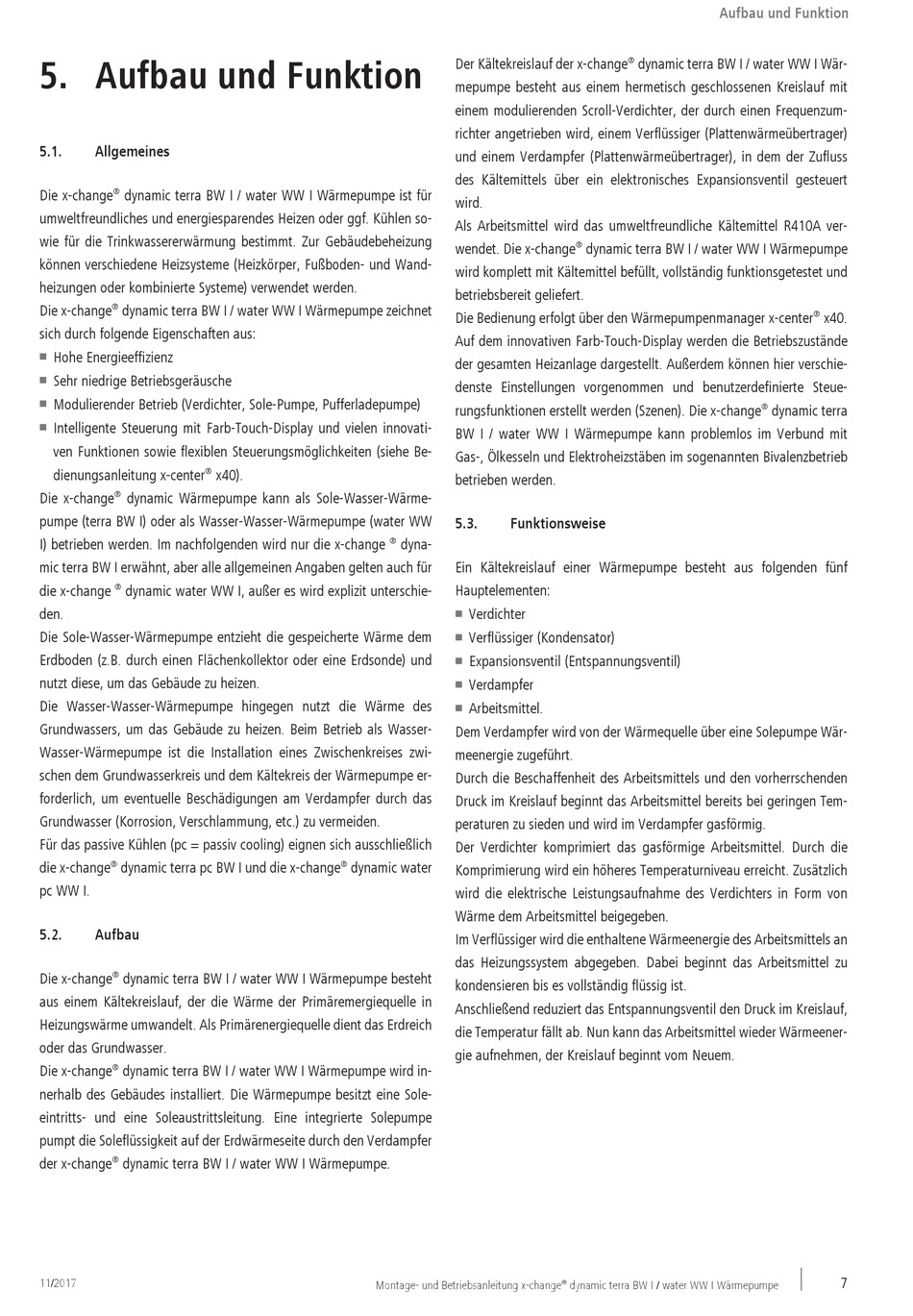

5. Aufbau und Funktion

5.1.

Allgemeines

®
Die x-change dynamic terra BW I / water WW I Wärmepumpe ist für
umweltfreundliches und energiesparendes Heizen oder ggf. Kühlen so-
wie für die Trinkwassererwärmung bestimmt. Zur Gebäudebeheizung
können verschiedene Heizsysteme (Heizkörper, Fußboden- und Wand-
heizungen oder kombinierte Systeme) verwendet werden.
®
Die x-change dynamic terra BW I / water WW I Wärmepumpe zeichnet
sich durch folgende Eigenschaften aus:
Hohe Energieeffizienz
n
Sehr niedrige Betriebsgeräusche
n
Modulierender Betrieb (Verdichter, Sole-Pumpe, Pufferladepumpe)
n
Intelligente Steuerung mit Farb-Touch-Display und vielen innovati-
n
ven Funktionen sowie flexiblen Steuerungsmöglichkeiten (siehe Be-
®
dienungsanleitung x-center
®
Die x-change dynamic Wärmepumpe kann als Sole-Wasser-Wärme-
pumpe (terra BW I) oder als Wasser-Wasser-Wärmepumpe (water WW
I) betrieben werden. Im nachfolgenden wird nur die x-change
mic terra BW I erwähnt, aber alle allgemeinen Angaben gelten auch für
®
die x-change dynamic water WW I, außer es wird explizit unterschie-
den.
Die Sole-Wasser-Wärmepumpe entzieht die gespeicherte Wärme dem
Erdboden (z.B. durch einen Flächenkollektor oder eine Erdsonde) und
nutzt diese, um das Gebäude zu heizen.
Die Wasser-Wasser-Wärmepumpe hingegen nutzt die Wärme des
Grundwassers, um das Gebäude zu heizen. Beim Betrieb als Wasser-
Wasser-Wärmepumpe ist die Installation eines Zwischenkreises zwi-
schen dem Grundwasserkreis und dem Kältekreis der Wärmepumpe er-
forderlich, um eventuelle Beschädigungen am Verdampfer durch das
Grundwasser (Korrosion, Verschlammung, etc.) zu vermeiden.
Für das passive Kühlen (pc = passiv cooling) eignen sich ausschließlich
®
die x-change dynamic terra pc BW I und die x-change
pc WW I.
5.2.

Aufbau

®
Die x-change dynamic terra BW I / water WW I Wärmepumpe besteht
aus einem Kältekreislauf, der die Wärme der Primäremergiequelle in
Heizungswärme umwandelt. Als Primärenergiequelle dient das Erdreich
oder das Grundwasser.
®
Die x-change dynamic terra BW I / water WW I Wärmepumpe wird in-
nerhalb des Gebäudes installiert. Die Wärmepumpe besitzt eine Sole-
eintritts- und eine Soleaustrittsleitung. Eine integrierte Solepumpe
pumpt die Soleflüssigkeit auf der Erdwärmeseite durch den Verdampfer
®
der x-change dynamic terra BW I / water WW I Wärmepumpe.
11/2017
x40).
®
dynamic water
Montage- und Betriebsanleitung x-change
Der Kältekreislauf der x-change
mepumpe besteht aus einem hermetisch geschlossenen Kreislauf mit
einem modulierenden Scroll-Verdichter, der durch einen Frequenzum-
richter angetrieben wird, einem Verflüssiger (Plattenwärmeübertrager)
und einem Verdampfer (Plattenwärmeübertrager), in dem der Zufluss
des Kältemittels über ein elektronisches Expansionsventil gesteuert
wird.
Als Arbeitsmittel wird das umweltfreundliche Kältemittel R410A ver-
wendet. Die x-change
wird komplett mit Kältemittel befüllt, vollständig funktionsgetestet und
betriebsbereit geliefert.
Die Bedienung erfolgt über den Wärmepumpenmanager x-center
Auf dem innovativen Farb-Touch-Display werden die Betriebszustände
der gesamten Heizanlage dargestellt. Außerdem können hier verschie-
denste Einstellungen vorgenommen und benutzerdefinierte Steue-
rungsfunktionen erstellt werden (Szenen). Die x-change
BW I / water WW I Wärmepumpe kann problemlos im Verbund mit
Gas-, Ölkesseln und Elektroheizstäben im sogenannten Bivalenzbetrieb
betrieben werden.
5.3.

Funktionsweise

®
dyna-
Ein Kältekreislauf einer Wärmepumpe besteht aus folgenden fünf
Hauptelementen:
Verdichter
n
Verflüssiger (Kondensator)
n
Expansionsventil (Entspannungsventil)
n
Verdampfer
n
Arbeitsmittel.
n
Dem Verdampfer wird von der Wärmequelle über eine Solepumpe Wär-
meenergie zugeführt.
Durch die Beschaffenheit des Arbeitsmittels und den vorherrschenden
Druck im Kreislauf beginnt das Arbeitsmittel bereits bei geringen Tem-
peraturen zu sieden und wird im Verdampfer gasförmig.
Der Verdichter komprimiert das gasförmige Arbeitsmittel. Durch die
Komprimierung wird ein höheres Temperaturniveau erreicht. Zusätzlich
wird die elektrische Leistungsaufnahme des Verdichters in Form von
Wärme dem Arbeitsmittel beigegeben.
Im Verflüssiger wird die enthaltene Wärmeenergie des Arbeitsmittels an
das Heizungssystem abgegeben. Dabei beginnt das Arbeitsmittel zu
kondensieren bis es vollständig flüssig ist.
Anschließend reduziert das Entspannungsventil den Druck im Kreislauf,
die Temperatur fällt ab. Nun kann das Arbeitsmittel wieder Wärmeener-
gie aufnehmen, der Kreislauf beginnt vom Neuem.
®
Aufbau und Funktion
®
dynamic terra BW I / water WW I Wär-
®
dynamic terra BW I / water WW I Wärmepumpe
dynamic terra BW I / water WW I Wärmepumpe
®
