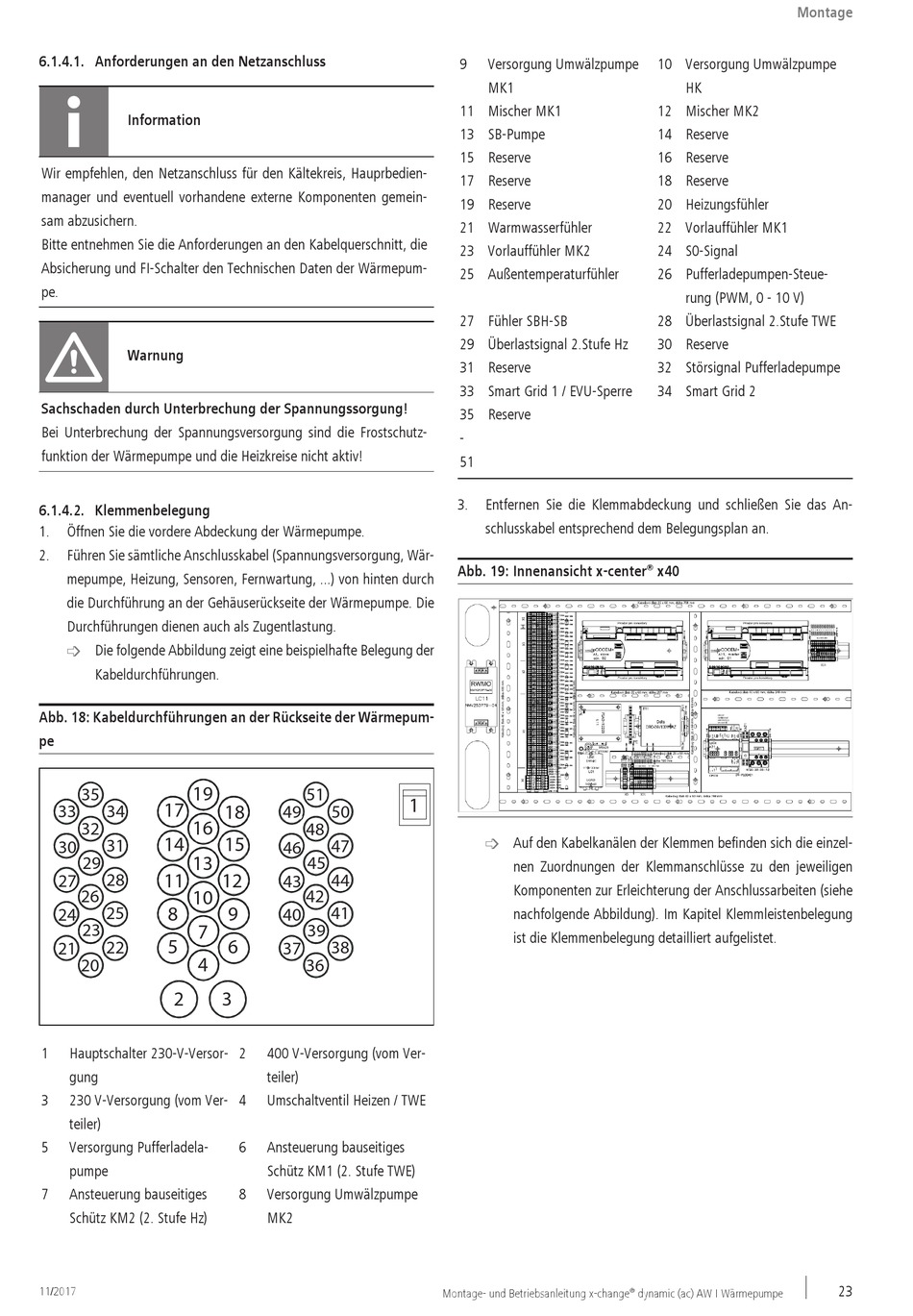

6.1.4.1. Anforderungen an den Netzanschluss

Information
Wir empfehlen, den Netzanschluss für den Kältekreis, Hauprbedien-
manager und eventuell vorhandene externe Komponenten gemein-
sam abzusichern.
Bitte entnehmen Sie die Anforderungen an den Kabelquerschnitt, die
Absicherung und FI-Schalter den Technischen Daten der Wärmepum-
pe.
Warnung
Sachschaden durch Unterbrechung der Spannungssorgung!
Bei Unterbrechung der Spannungsversorgung sind die Frostschutz-
funktion der Wärmepumpe und die Heizkreise nicht aktiv!

6.1.4.2. Klemmenbelegung

1. Öffnen Sie die vordere Abdeckung der Wärmepumpe.
2. Führen Sie sämtliche Anschlusskabel (Spannungsversorgung, Wär-
mepumpe, Heizung, Sensoren, Fernwartung, ...) von hinten durch
die Durchführung an der Gehäuserückseite der Wärmepumpe. Die
Durchführungen dienen auch als Zugentlastung.
Die folgende Abbildung zeigt eine beispielhafte Belegung der
È
Kabeldurchführungen.
Abb. 18: Kabeldurchführungen an der Rückseite der Wärmepum-
pe
19
35
17
33 34
16
32
14
31
30
29 13
28 11
27
26 10
25 8
24
23
7
5
22
21
4
20
2
1 Hauptschalter 230-V-Versor-
gung
3 230 V-Versorgung (vom Ver-
teiler)
5 Versorgung Pufferladela-
pumpe
7 Ansteuerung bauseitiges
Schütz KM2 (2. Stufe Hz)
11/2017
51
18 49 50
48
15
47
46
45
12 44
43
42
9 41
40
39
6
38
37
36
3
2 400 V-Versorgung (vom Ver-
teiler)
4 Umschaltventil Heizen / TWE
6 Ansteuerung bauseitiges
Schütz KM1 (2. Stufe TWE)
8 Versorgung Umwälzpumpe
MK2
9 Versorgung Umwälzpumpe
MK1
11 Mischer MK1
13 SB-Pumpe
15 Reserve
17 Reserve
19 Reserve
21 Warmwasserfühler
23 Vorlauffühler MK2
25 Außentemperaturfühler
27 Fühler SBH-SB
29 Überlastsignal 2.Stufe Hz
31 Reserve
33 Smart Grid 1 / EVU-Sperre
35 Reserve
-
51
3. Entfernen Sie die Klemmabdeckung und schließen Sie das An-
schlusskabel entsprechend dem Belegungsplan an.
Abb. 19: Innenansicht x-center
1
Auf den Kabelkanälen der Klemmen befinden sich die einzel-
È
nen Zuordnungen der Klemmanschlüsse zu den jeweiligen
Komponenten zur Erleichterung der Anschlussarbeiten (siehe
nachfolgende Abbildung). Im Kapitel Klemmleistenbelegung
ist die Klemmenbelegung detailliert aufgelistet.
Montage- und Betriebsanleitung x-change
Montage
10 Versorgung Umwälzpumpe
HK
12 Mischer MK2
14 Reserve
16 Reserve
18 Reserve
20 Heizungsfühler
22 Vorlauffühler MK1
24 S0-Signal
26 Pufferladepumpen-Steue-
rung (PWM, 0 - 10 V)
28 Überlastsignal 2.Stufe TWE
30 Reserve
32 Störsignal Pufferladepumpe
34 Smart Grid 2
®
x40
®
dynamic (ac) AW I Wärmepumpe
23
