1. Lösen Sie die Schrauben des Abdeckblechs.

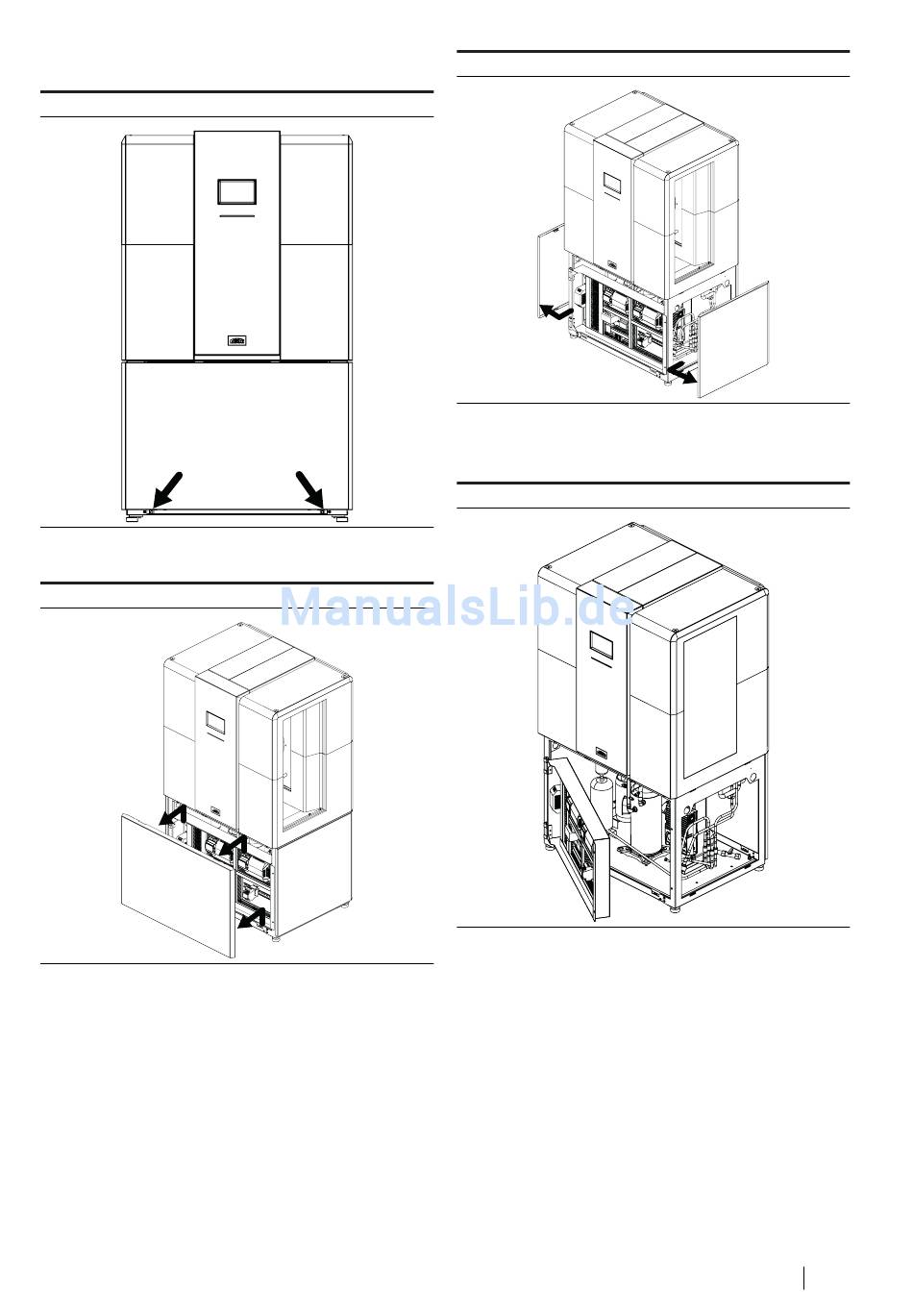

Abb. 11: Schrauben Abdeckblech lösen
2. Entfernen Sie das Abdeckblech.
Abb. 12: Abdeckblech entfernen
3. Entfernen Sie die Seitenteile.
11/2017
Abb. 13: Seitenteile entfernen
4. Lösen Sie die Schrauben zur Befestigung der Elektrikplatte.
5. Schwenken Sie die Elektrikplatte nach links außen weg.
Abb. 14: Elektrikplatte wegschwenken
6. Führen Sie die elektrischen Versorgungsleitungen, Ansteuerungs-
leitungen sowie die Kabel der Temperaturfühler durch die Ver-
schraubungen auf der Rückseite der Wärmepumpe.
Am Ende der Elektroinstallation sind die Kabelverschraubungen auf der
Rückseite wieder zu verschrauben und die seitliche sowie die vordere
Abdeckung der Wärmepumpe wieder zu montieren.
