Montage
Folgende Abbildung zeigt die bereits vorverdrahtete Klemmenbelegung
des Wärmepumpenmanagers:

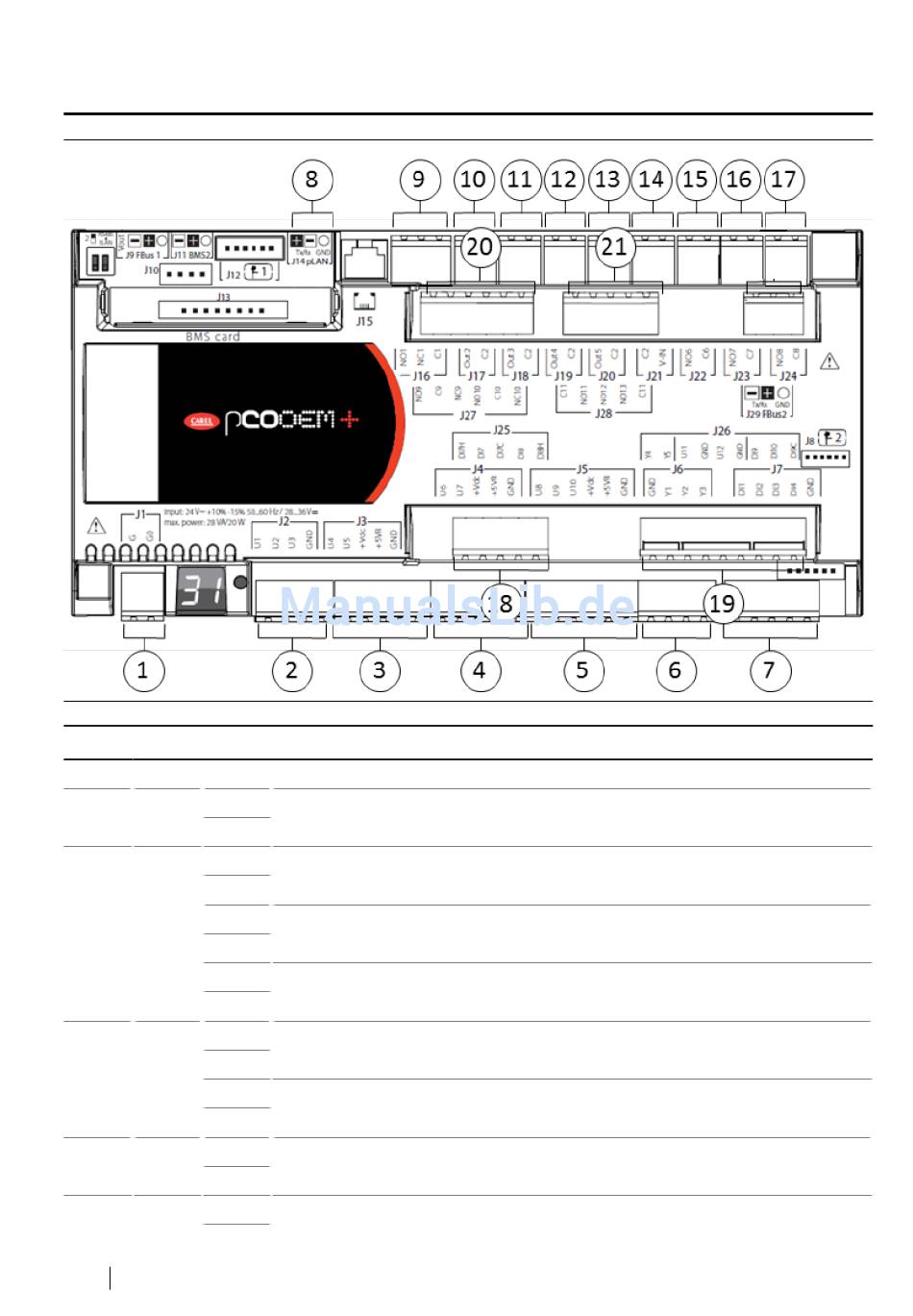

Abb. 16: Wärmepumpenmanager
Tab. 2: Klemmenbelegung Wärmepumpenmanager
Pos. Anschlussort
1 J1 G
G0
2 J2 U1
GND
U2
GND
U3
GND
3 J3 U4
GND
U5
GND
4 J4 U6
GND
5 J5 U8
18
Montage- und Betriebsanleitung x-change
Beschreibung
Spannungsversorgung 24 VDC
Heizwasser - Temperaturfühler (NTC)
Trinkwasser - Temperaturfühler (NTC)
Vorlauftemperatur MK1 (NTC)
Vorlauftemperatur MK2 (NTC)
Stromzähler S0-Schnittstelle
Außentemperaturfühler (NTC)
Thermostatfunktion für MK1 (über Szene aktivierbar)
®
