Montage

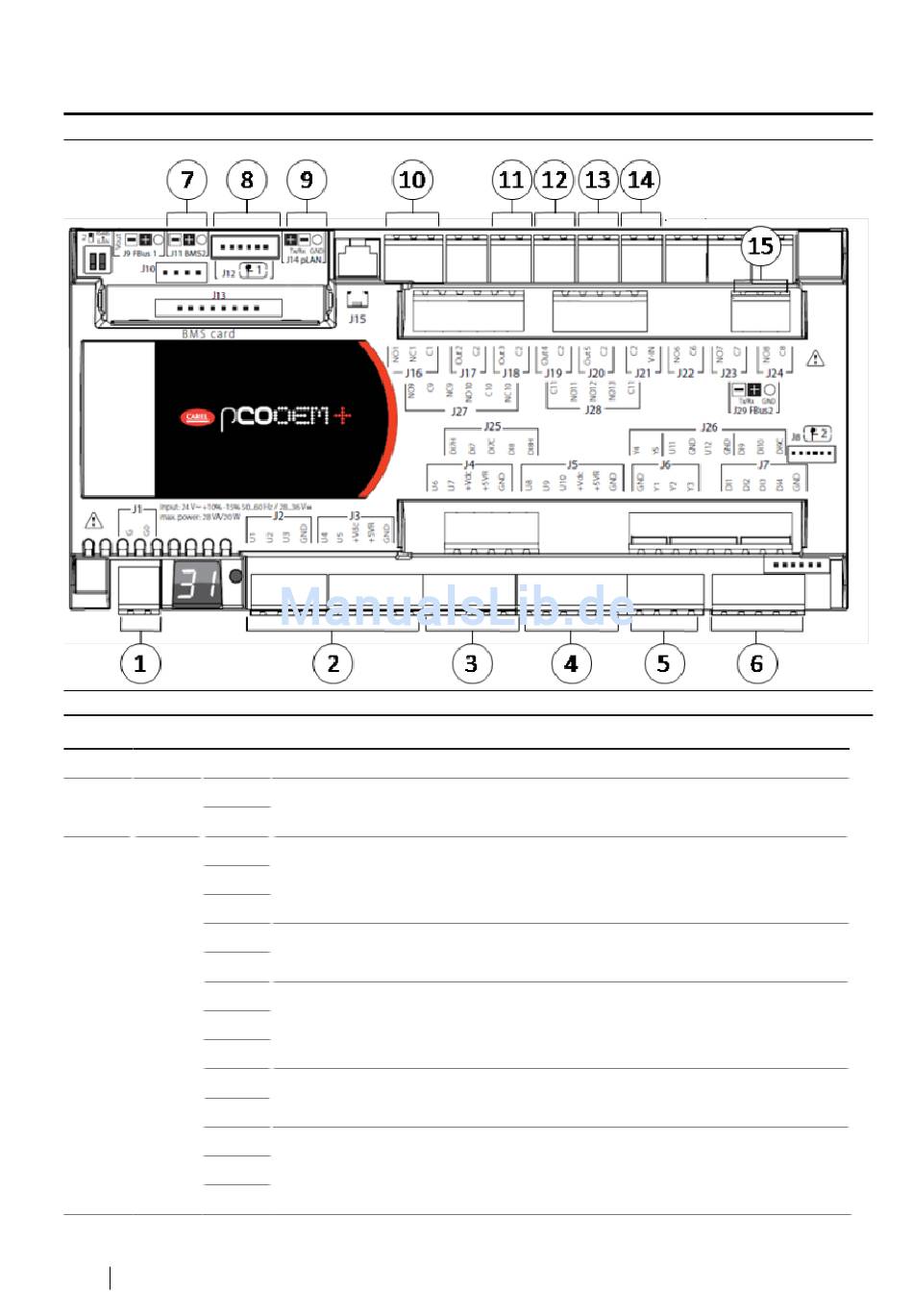

Folgende Abbildung zeigt die bereits vorverdrahtete Klemmenbelegung
des Kältekreismanagers in der Wärmepumpe:
Abb. 15: Kältekreismanager
Tab. 1: Klemmenbelegung Kältekreismanager
Pos Anschlussort
1 J1 G
G0
2 J2/J3 U1
GND
+5VR
U2
GND
U3
GND
+5VR
U4
GND
U5
GND
+5VR
16
Montage- und Betriebsanleitung x-change
Beschreibung
Spannungsversorgung 24 VDC
Niederdrucktransmitter
Sauggastemperaturfühler (NTC)
Hochdrucktransmitter
Heißgastemperaturfühler (HT-NTC)
Strömungssensor
®
dynamic (ac) AW I Wärmepumpe 11/2017
