Montage

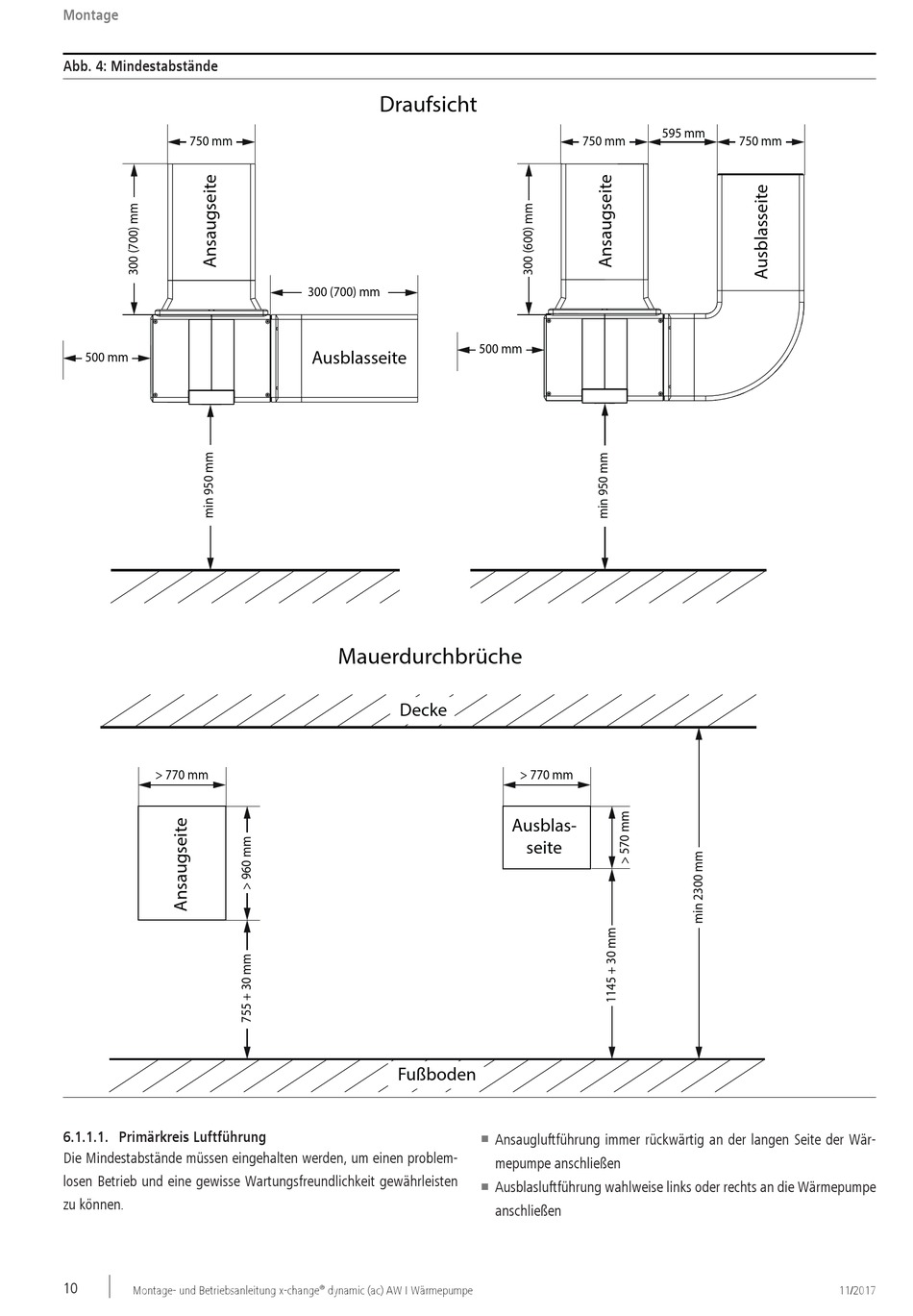

Abb. 4: Mindestabstände
750 mm
500 mm
> 770 mm
6.1.1.1. Primärkreis Luftführung
Die Mindestabstände müssen eingehalten werden, um einen problem-
losen Betrieb und eine gewisse Wartungsfreundlichkeit gewährleisten
zu können.
10
Montage- und Betriebsanleitung x-change

Draufsicht

300 (700) mm
500 mm
Ausblasseite
Mauerdurchbrüche
Decke
Fußboden
®
dynamic (ac) AW I Wärmepumpe
750 mm
> 770 mm
Ausblas-
seite
Ansaugluftführung immer rückwärtig an der langen Seite der Wär-
n
mepumpe anschließen
Ausblasluftführung wahlweise links oder rechts an die Wärmepumpe
n
anschließen
595 mm
750 mm
11/2017
