Kermi x-change dynamic AW I Betriebsanleitung Seite 21

Folgende Abbildung zeigt die bereits vorverdrahtete Klemmenbelegung
des Zusatzmoduls, welches nur in der x-change dynamic ac AW I Wär-
mepumpe mit aktiver Kühlfunktion vorhanden ist. Das Kommunikati-
onskabel ist am WPM J9 und am Zusatzmodul J6 angeklemmt.
Tab. 3: Klemmenbelegung Zusatzmodul
Pos. Anschlussort
1 J1 G
G0
2 J2 U1
U2
U3
GND
U5
U6
11/2017
Beschreibung
Spannungsversorgung 24 VDC
Taupunktwächter MK1 (für Szenenprogrammierung verwendbar)
Taupunktwächter MK2 (für Szenenprogrammierung verwendbar)
Taupunktwächter HK (für Szenenprogrammierung verwendbar)
Kühlspeicher Temperaturfühler (NTC)

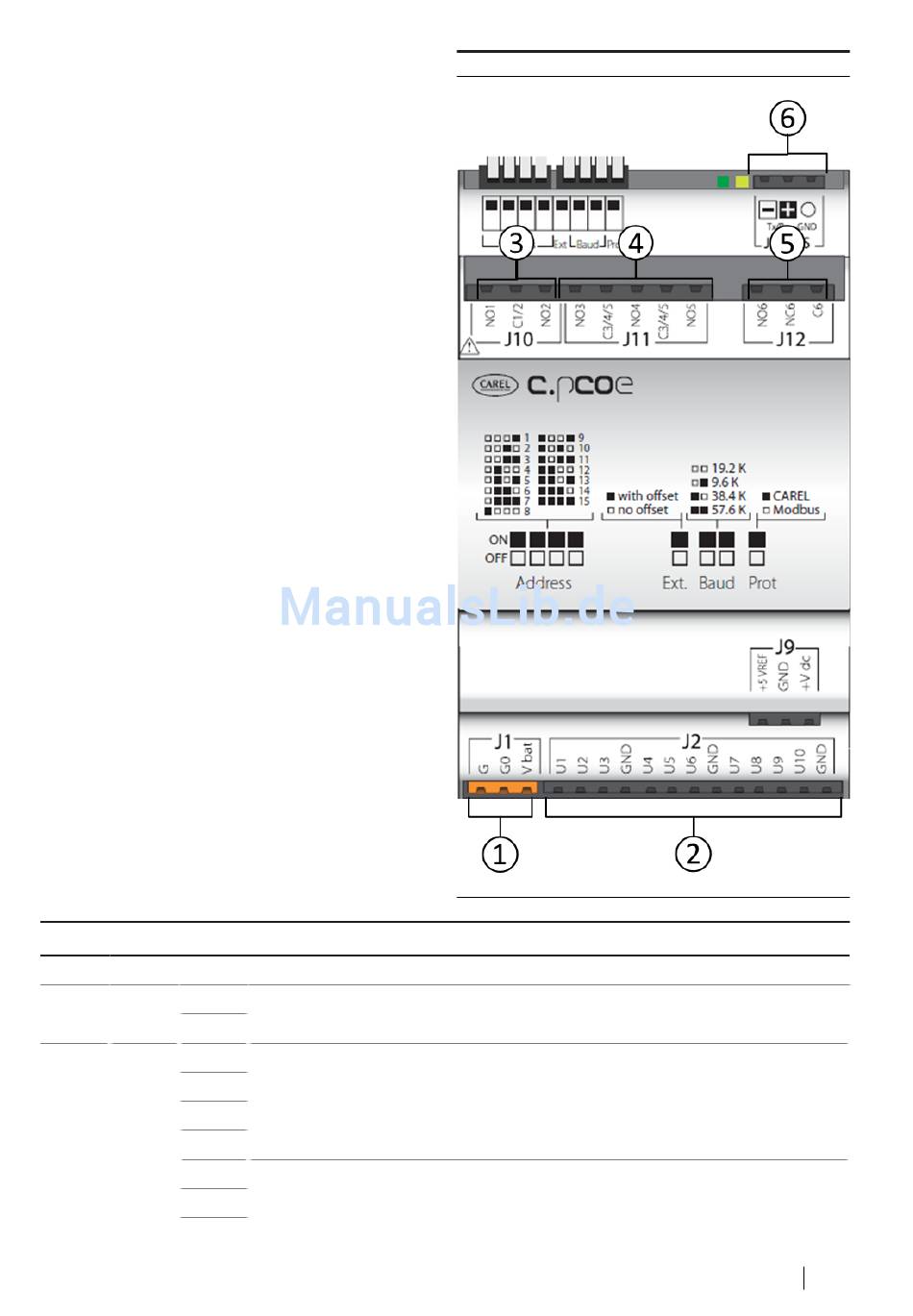

Abb. 17: Zusatzmodul Kühlen
Montage- und Betriebsanleitung x-change
Montage
®
dynamic (ac) AW I Wärmepumpe
21
